Артикул: MBD-X9SCFF-F-B
В наличии

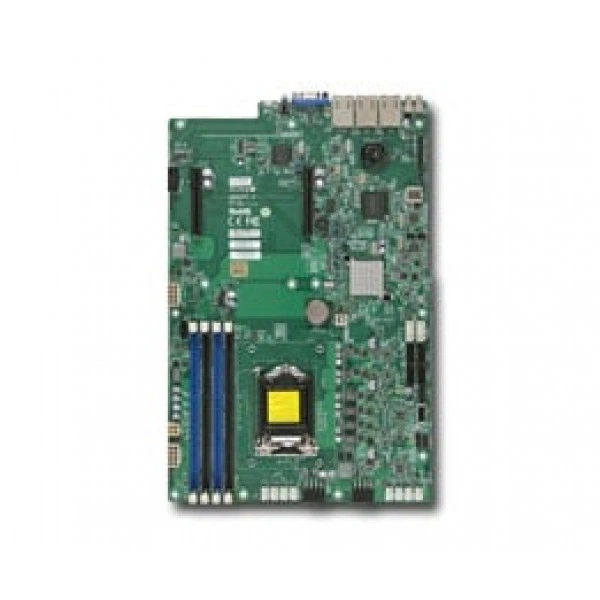

Материнская плата Supermicro X9SCFF-F (MBD-X9SCFF-F-B) специальный форм-фактор, LGA 1155, ECC DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X9SCFF-F
Supermicro X9SCFF-F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 8.5" x 13", (21.6cm x 33.0cm).
Процессоры и сокет - Intel® Xeon® процессор E3-1200 & v2 серия, Intel® 2-го поколения и 3-го поколения Core i3, Intel® Pentium® и Celeron процессоры *** * сокет H2 (LGA 1155).
Объём памяти - 4x 240-pin DDR3 DIMM разъёмы Поддерживается до 32 GB DDR3 ECC Un-Buffered память (UDIMM).
Тип памяти - 1333/1600MHz*** ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты UDIMMs.
При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
При подборе фиксируют точное исполнение MBD-X9SCFF-F-B. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 8.5" x 13", (21.6cm x 33.0cm)
- Процессоры и сокет: Intel® Xeon® процессор E3-1200 & v2 серия, Intel® 2-го поколения и 3-го поколения Core i3, Intel® Pentium® и Celeron процессоры *** * сокет H2 (LGA 1155)
- Объём памяти: 4x 240-pin DDR3 DIMM разъёмы Поддерживается до 32 GB DDR3 ECC Un-Buffered память (UDIMM)
- Тип памяти: 1333/1600MHz*** ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты UDIMMs
- Удалённое управление IPMI: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC
- Управление электропитанием: ACPI / ACPM Управление питанием Main Коммутатор Override Mechanism Включение питания режим для AC питание восстановление
- Особенности и ограничения шасси: специальный форм-фактор корпус.
- Слоты PCIe: 2 (x8) Micro-LP PCI-E 3.0 слоты***
- Функции BIOS: SMBIOS 2.7 ACPI 4.0 Plug and Play (PnP) Пробуждение по часам реального времени RTC USB Клавиатура поддержка
- Дополнительные функции: RoHS Halogen Free
- Порты USB: 5x USB 2.0 порты (2 через разъём, 1 тип A, 2 задний)
- Объёмы модулей DIMM: 8GB, 4GB, 2GB, 1GB
- Индикаторы: CPU / Система Индикатор перегрева +5V Дежурный режим alert LED UID/Удалённый UID
- Бренд: Supermicro
- Модель: X9SCFF-F-B
- Артикул: MBD-X9SCFF-F-B
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X9SCFF-F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro SSG-5017R-iHDP, Supermicro SYS-F517H6-FT. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X9SRG-F. Этот вариант рассматривают для проекта со следующими требованиями: LGA 2011, DDR3. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro X9QRi-F. Этот вариант рассматривают для проекта со следующими требованиями: LGA 2011, специальный форм-фактор. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.
Комплектация
При заказе согласуйте состав позиции MBD-X9SCFF-F-B вместе с монтажными принадлежностями для выбранной установки. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики MBD-X9SCFF-F-B
Идентификация
- Артикул
- MBD-X9SCFF-F-B
- Бренд
- Supermicro
- Модель
- X9SCFF-F-B
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыход VGA
- BMC встроенный Matrox G200; VGA через KVM
- Интерфейсы SATA
- 2x SATA3 (6Gb/s) 4x SATA2 (3Gb/s); 6x SATA порты
- Контроллер Super I/O
- Nuvoton WPCM450RA0BX
- Поддержка DOM
- 1x DOM (Disk on Module) разъём питания
- Поддержка TPM
- 1x TPM Разъём
- Порты USB
- 5x USB 2.0 порты (2 через разъём, 1 тип A, 2 задний)
- Последовательные порты и разъёмы
- 1x Быстрый UART 16550 последовательный порт
- Сетевые контроллеры
- Intel® i350 GbE контроллер Виртуальный Машина Устройство Очереди Высокий efficient I/O накладные расходы Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты LAN
- 2x RJ45 Gigabit Ethernet LAN порты 1x RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 2 (x8) Micro-LP PCI-E 3.0 слоты***
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC
- Чипсет
- Intel® C204 PCH чипсет
Конструкция и монтаж
- 1U Корпус
- CSE-816LT-655B
- Tower / 4U Стоечный
- CSE-F414IS-R1K62BP
- Габариты
- 8.5" x 13", (21.6cm x 33.0cm)
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Особенности и ограничения шасси
- Специальный форм-фактор корпус.
- Поддерживаемые модели
- SYS-F517H6-FT
- Совместимые операционные системы
- ?
- Форм-фактор
- Специальный форм-фактор
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.5 V
- Объём памяти
- 4x 240-pin DDR3 DIMM разъёмы Поддерживается до 32 GB DDR3 ECC Un-Buffered память (UDIMM)
- Объёмы модулей DIMM
- 8GB, 4GB, 2GB, 1GB
- Тип памяти
- 1333/1600MHz*** ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты UDIMMs
Питание и охлаждение
- Дополнительные функции
- RoHS Halogen Free
- Индикаторы
- CPU / Система Индикатор перегрева +5V Дежурный режим alert LED UID/Удалённый UID
- Контроль вентиляторов
- 8x вентилятор разъёмы с тахометр состояние мониторинг
- Контроль напряжений
- Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения. 5-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V
- Контроль температуры
- CPU тепловой защита поддержка FC температура измерение logic PECI
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор E3-1200 & v2 серия, Intel® 2-го поколения и 3-го поколения Core i3, Intel® Pentium® и Celeron процессоры *** * сокет H2 (LGA 1155)
Управление и совместимость
- Программные средства управления
- IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка SuperDoctor® III Сторожевой таймер NMI
- Тип BIOS
- 64Mb SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI / ACPM Управление питанием Main Коммутатор Override Mechanism Включение питания режим для AC питание восстановление
- Функции BIOS
- SMBIOS 2.7 ACPI 4.0 Plug and Play (PnP) Пробуждение по часам реального времени RTC USB Клавиатура поддержка
