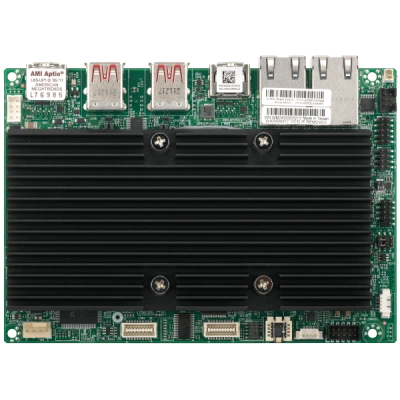

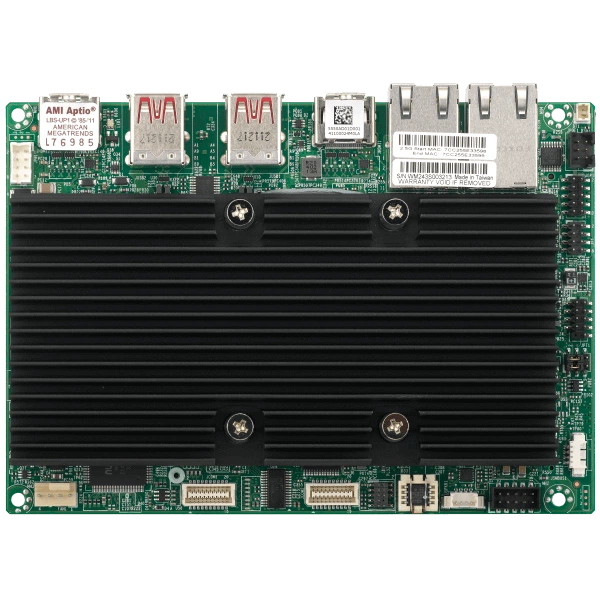

Материнская плата Supermicro A4SAN-H (MBD-A4SAN-H) FCBGA-1264, DDR5, количество ядер: до 8C; до 6MB кэш

Основное описание материнской платы Supermicro A4SAN-H

Supermicro A4SAN-H - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - 3.5" SBC.

Габариты - 5.7" x 4" (14.6cm x 10.16cm).

Процессоры и сокет - Один FCBGA-1264; Intel® Atom® процессор x7835RE.

Количество ядер - до 8C; до 6MB кэш.

Ограничения процессорной подсистемы - Поддерживается до 12W TDP Процессоры.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.

При подборе фиксируют точное исполнение MBD-A4SAN-H. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.

Технические особенности

• Форм-фактор: 3.5" SBC
• Габариты: 5.7" x 4" (14.6cm x 10.16cm)
• Процессоры и сокет: Один FCBGA-1264; Intel® Atom® процессор x7835RE
• Количество ядер: до 8C; до 6MB кэш
• Ограничения процессорной подсистемы: Поддерживается до 12W TDP Процессоры
• Контроль вентиляторов: 1x 4-pin вентилятор разъём (до 1 вентилятор)
• Программные средства управления: Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); SuperServer Automation Assistant (SAA); SuperDoctor 5
• Контроль напряжений: +12V,+3.3V,+5V дежурный режим,3.3V дежурный режим,CPU температура,Система температура,VBAT,VDD2 (VDIMM)
• Поддержка памяти: Количество слотов: 1 слотов DIMM; Максимальная память (1DPC): до 16GB 4800MT/s non-ECC DDR5 SO-DIMM
• Напряжение памяти: 1.1V
• Управление электропитанием: Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка; +9~36V Питание DC Вход
• Контроль температуры: CPU тепловой защита поддержка
• Порты USB: 4 USB 3.2 Gen2 порты (Задний); 1 USB 2 порты (Разъём)
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Бренд: Supermicro
• Модель: A4SAN-H
• Артикул: MBD-A4SAN-H
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро A4SAN-H подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.

Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro A4SAN-E, Supermicro A4SAN-L. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.

Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.

Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro A4SAN-E. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: до 4C; до 6MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

В качестве аналога рассмотрите Supermicro A4SAN-L. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: до 4C; до 6MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

Комплектация

При подборе MBD-A4SAN-H согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-OTHR-0986, CBL-CDAT-0665, CBL-PWEX-1029, SNK-C0168L. Необходимый состав поставки согласуют с выбранной конфигурацией.
