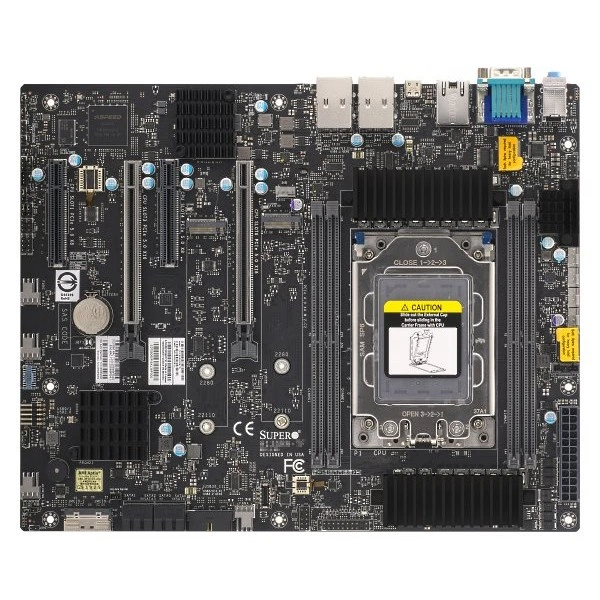

Материнская плата Supermicro H13SRA-F (MBD-H13SRA-F-B) ATX, LGA-4844, ECC DDR5

Основное описание материнской платы Supermicro H13SRA-F

Supermicro H13SRA-F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - ATX.

Габариты - 12" x 9.6" (30.48cm x 24.384cm).

Процессоры и сокет - Один сокет sTR5 (LGA-4844); AMD Ryzen™ Threadripper™ PRO 9000/7000 WX-серия и Ryzen™ Threadripper™ 9000/7000 серия процессоры.

Количество ядер - до 96C/192T.

Ограничения процессорной подсистемы - Поддерживается до 350W TDP Процессоры.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.

При подборе фиксируют точное исполнение MBD-H13SRA-F-B. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

Технические особенности

• Форм-фактор: ATX
• Габариты: 12" x 9.6" (30.48cm x 24.384cm)
• Процессоры и сокет: Один сокет sTR5 (LGA-4844); AMD Ryzen™ Threadripper™ PRO 9000/7000 WX-серия и Ryzen™ Threadripper™ 9000/7000 серия процессоры
• Количество ядер: до 96C/192T
• Ограничения процессорной подсистемы: Поддерживается до 350W TDP Процессоры
• Сетевой контроллер: Один LAN с ASPEED AST2600, Выделенный LAN для IPMI; Два LAN с 1Gb Broadcom BCM5720
• Аппаратные функции: Trusted Platform Module (TPM) 2.0
• Видеовыходы: 1 VGA порты
• Программные средства управления: Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); IPMI Утилиты
• Управление электропитанием: Включение питания режим для AC питание восстановление; Управление питанием ACPI; Wake-On-LAN; S4/S5
• Поддержка памяти: Количество слотов: 4 слотов DIMM; Максимальная память (1DPC): до 1TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM
• Поддержка TPM: 1 TPM 2.0 Разъём
• Разъёмы M.2: 2 M.2 PCIe 4.0 x4 слоты (M-key 2280/22110)
• Функции BIOS: ACPI 6.5; Пробуждение по часам реального времени RTC; SMBIOS 3.6 или новее; UEFI 2.9
• Бренд: Supermicro
• Модель: H13SRA-F
• Артикул: MBD-H13SRA-F
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро H13SRA-F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.

При масштабировании вычислений оценивают ограничения всей конфигурации. Выбор оборудования связывают с архитектурой целевой задачи.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.

Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro H13SRH. Этот вариант рассматривают для проекта со следующими требованиями: специальный форм-фактор, специальный форм-фактор. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

В качестве аналога рассмотрите Supermicro X14SDI-36C-SP3F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Intel® Xeon® 6 SoC, 1GbE. Его сравнивают при выборе оборудования для требуемого класса скорости сети.

Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.

Комплектация

При подборе MBD-H13SRA-F-B согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются MCP-260-00189-0B, CBL-0044L, AOM-TPM-9672H, AOM-TPM-9672V. Необходимый состав поставки согласуют с выбранной конфигурацией.
