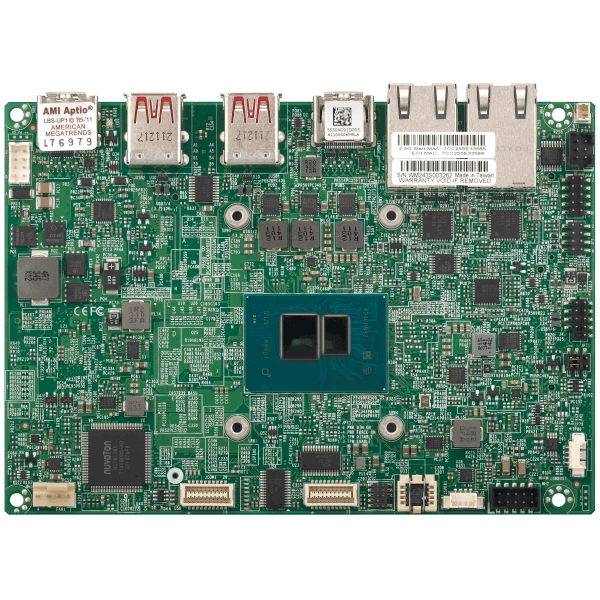

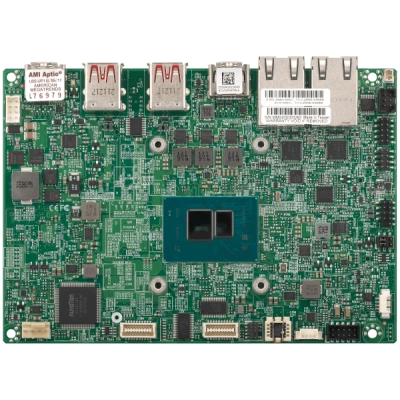

Материнская плата Supermicro A4SAN-H-WOHS (MBD-A4SAN-H-WOHS) FCBGA-1264, DDR5, количество ядер: до 8C; до 6MB кэш

Основное описание материнской платы Supermicro A4SAN-H-WOHS

Supermicro A4SAN-H-WOHS - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - 3.5" SBC.

Габариты - 5.7" x 4" (14.6cm x 10.16cm).

Процессоры и сокет - Один FCBGA-1264; Intel® Atom® процессор x7835RE.

Количество ядер - до 8C; до 6MB кэш.

Ограничения процессорной подсистемы - Поддерживается до 12W TDP Процессоры.

Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

При подборе фиксируют точное исполнение MBD-A4SAN-H-WOHS. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Технические особенности

• Форм-фактор: 3.5" SBC
• Габариты: 5.7" x 4" (14.6cm x 10.16cm)
• Процессоры и сокет: Один FCBGA-1264; Intel® Atom® процессор x7835RE
• Количество ядер: до 8C; до 6MB кэш
• Ограничения процессорной подсистемы: Поддерживается до 12W TDP Процессоры
• Видеовыходы: 2 HDMI® порты; 1 48-бит LVDS порты; 1 порты
• Контроль вентиляторов: 1x 4-pin вентилятор разъём (до 1 вентилятор)
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Поддержка памяти: Количество слотов: 1 слотов DIMM; Максимальная память (1DPC): до 16GB 4800MT/s non-ECC DDR5 SO-DIMM
• Порты USB: 4 USB 3.2 Gen2 порты (Задний); 1 USB 2 порты (Разъём)
• Программные средства управления: Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); SuperServer Automation Assistant (SAA); SuperDoctor 5
• Функции BIOS: UEFI 2.7; SMBIOS 3.3; ACPI 6.4; Пробуждение по часам реального времени RTC; PCI FW3.0
• Чипсет: Система on Микросхема
• Управление электропитанием: Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка; +9~36V Питание DC Вход
• Бренд: Supermicro
• Модель: A4SAN-H-WOHS
• Артикул: MBD-A4SAN-H-WOHS
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро A4SAN-H-WOHS подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.

На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro A4SAN-E-WOHS, Supermicro A4SAN-L-WOHS. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro A4SAN-E-WOHS. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: до 4 ядра / 6MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

В качестве аналога рассмотрите Supermicro A4SAN-L-WOHS. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: до 4C; до 6MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.

Комплектация

При подборе MBD-A4SAN-H-WOHS согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-OTHR-0986, CBL-CDAT-0665, CBL-PWEX-1029, CBL-CUSB-0983. Необходимый состав поставки согласуют с выбранной конфигурацией.
