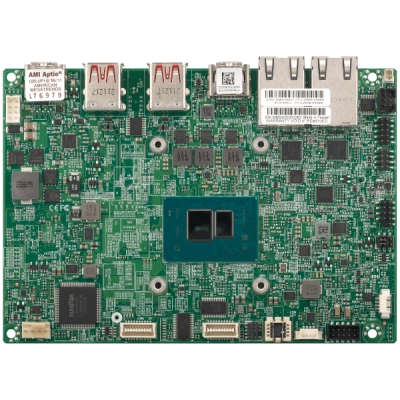

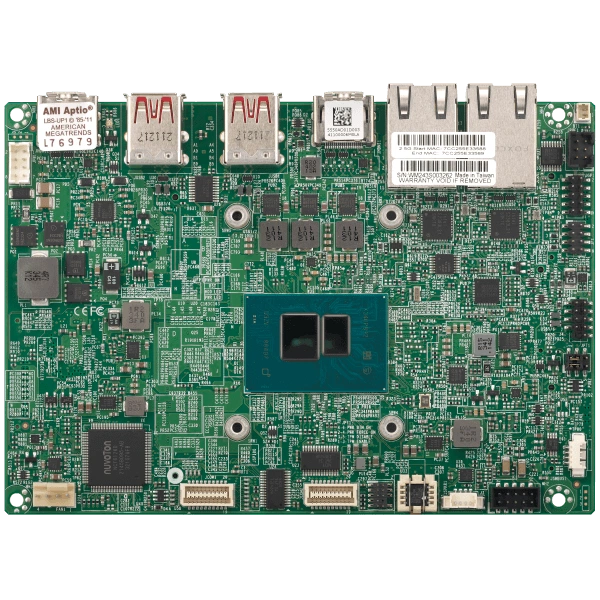

Материнская плата Supermicro A4SAN-L-WOHS (MBD-A4SAN-L-WOHS) FCBGA-1264, DDR5, количество ядер: до 4C; до 6MB кэш

Основное описание материнской платы Supermicro A4SAN-L-WOHS

Supermicro A4SAN-L-WOHS - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - 3.5" SBC.

Габариты - 5.7" x 4" (14.6cm x 10.16cm).

Процессоры и сокет - Один FCBGA-1264; Intel® процессор N97.

Количество ядер - до 4C; до 6MB кэш.

Ограничения процессорной подсистемы - Поддерживается до 12W TDP Процессоры.

Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.

Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.

При подборе фиксируют точное исполнение MBD-A4SAN-L-WOHS. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.

При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.

Технические особенности

• Форм-фактор: 3.5" SBC
• Габариты: 5.7" x 4" (14.6cm x 10.16cm)
• Процессоры и сокет: Один FCBGA-1264; Intel® процессор N97
• Количество ядер: до 4C; до 6MB кэш
• Ограничения процессорной подсистемы: Поддерживается до 12W TDP Процессоры
• Поддержка памяти: Количество слотов: 1 слотов DIMM; Максимальная память (1DPC): до 16GB 4800MT/s non-ECC DDR5 SO-DIMM
• Дополнительные интерфейсы: 1 8-бит GPIO разъём порты; 1 HD Аудио разъём (Mic-в/Headphone-out) порты; 1 SMBus/I2C разъём порты; 1 Speaker w/ 3W amp. порты
• Порты USB: 1 USB 2 порты (Разъём); 4 USB 3.2 Gen2 порты (Задний)
• Функции BIOS: UEFI 2.7; SMBIOS 3.3; ACPI 6.4; Пробуждение по часам реального времени RTC; PCI FW3.0
• Напряжение памяти: 1.1V
• Чипсет: Система on Микросхема
• Управление электропитанием: Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка; +9~36V Питание DC Вход
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Контроль вентиляторов: 1x 4-pin вентилятор разъём (до 1 вентилятор)
• Бренд: Supermicro
• Модель: A4SAN-L-WOHS
• Артикул: MBD-A4SAN-L-WOHS
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро A4SAN-L-WOHS подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.

Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro A4SAN-E-WOHS, Supermicro A4SAN-H-WOHS. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.

Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro A4SAN-E-WOHS. При подборе для другой конфигурации полезно проверить такое исполнение: количество ядер: до 4 ядра / 6MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

В качестве аналога рассмотрите Supermicro A4SAN-H-WOHS. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: до 8C; до 6MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.

Комплектация

В заявке на MBD-A4SAN-L-WOHS укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются CBL-OTHR-0986, CBL-CDAT-0665, CBL-PWEX-1029, CBL-CUSB-0983. Необходимый состав поставки согласуют с выбранной конфигурацией.
