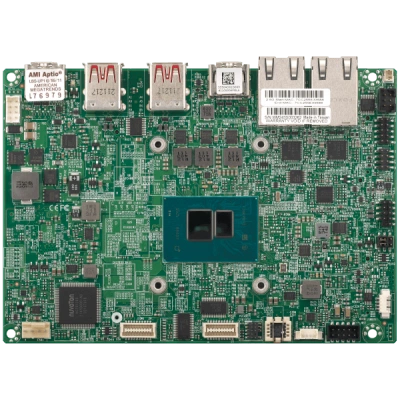

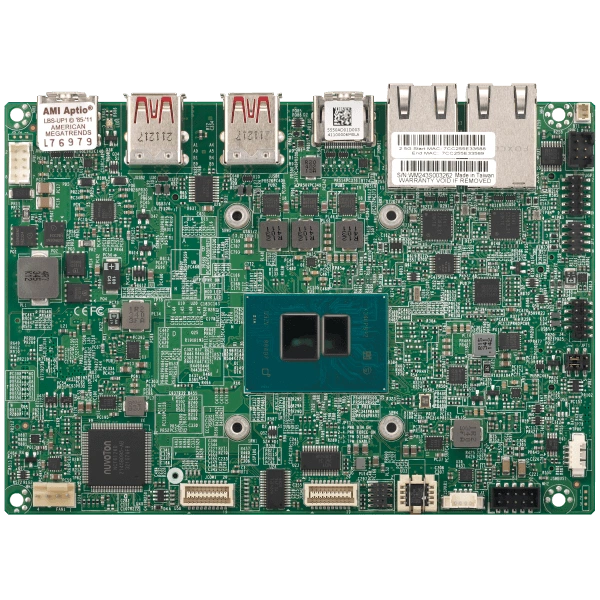

Материнская плата Supermicro A4SAN-E-WOHS (MBD-A4SAN-E-WOHS) FCBGA-1264, DDR5, количество ядер: до 4 ядра / 6MB кэш

Основное описание материнской платы Supermicro A4SAN-E-WOHS

Supermicro A4SAN-E-WOHS - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - 3.5" SBC.

Габариты - 5.7" x 4" (14.6cm x 10.16cm).

Процессоры и сокет - Intel® Atom® процессор x7433RE; Один сокет FCBGA-1264 поддерживается, CPU TDP поддерживается до 9W TDP.

Количество ядер - до 4 ядра / 6MB кэш.

Количество слотов DIMM - 1 слотов DIMM; до 16GB небуферизованная non-ECC SODIMM, DDR5-4800MT/s.

При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

При подборе фиксируют точное исполнение MBD-A4SAN-E-WOHS. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Технические особенности

• Форм-фактор: 3.5" SBC
• Габариты: 5.7" x 4" (14.6cm x 10.16cm)
• Процессоры и сокет: Intel® Atom® процессор x7433RE; Один сокет FCBGA-1264 поддерживается, CPU TDP поддерживается до 9W TDP
• Количество ядер: до 4 ядра / 6MB кэш
• Количество слотов DIMM: 1 слотов DIMM; до 16GB небуферизованная non-ECC SODIMM, DDR5-4800MT/s
• Температура хранения: -40°C - 85°C (-40°F - 185°F)
• Контроль вентиляторов: 1x 4-pin вентилятор разъём (до 1 вентилятор)
• Относительная влажность хранения: 10% - 95% (без конденсации)
• Сетевые контроллеры: Два LAN с Intel® Ethernet Контроллер I226-IT
• Модель: A4SAN-E-WOHS
• Разъёмы M.2: M.2 Интерфейс: 1 PCIe 3.0; 1 PCIe 3.0; 1 PCIe 3.0; Форм-фактор: 2242(по умолчанию)/2280/3052, 2230(по умолчанию), 2242(по умолчанию)/2280; Ключ: B-key, E-key, M-key; M.2 2242/3052/2280 B-key (USB3.0/2.0, SATA Gen3/PCIe Gen3 x1) с nano SIM holder; M.2 2230 E-key (PCIe 3.0 x1/USB2); M.2 2242/2280 M-key (SATA Gen3/PCIe Gen3 x1)
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Рабочая температура: -40°C - 85°C (-40°F - 185°F)
• Артикул: MBD-A4SAN-E-WOHS
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
