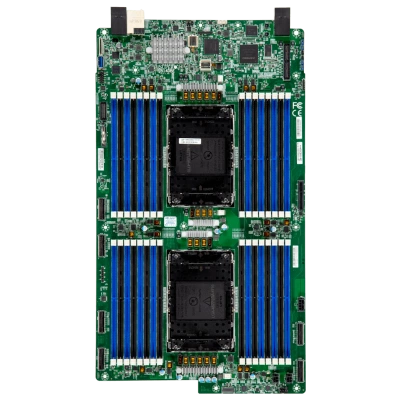

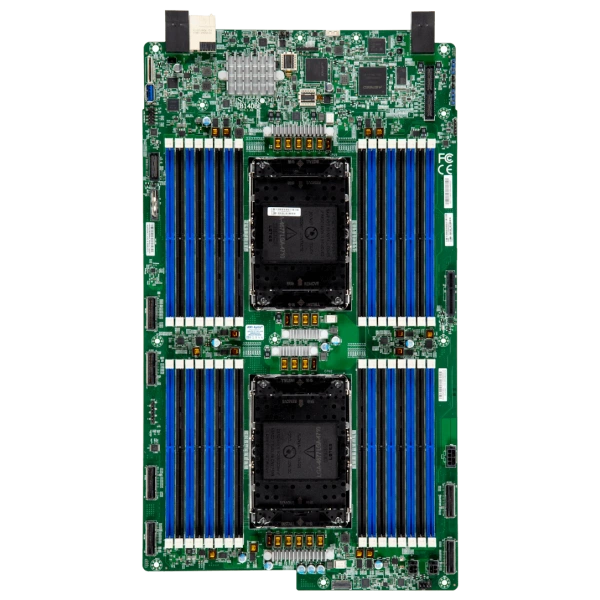

Материнская плата Supermicro B14DBE (MBD-B14DBE) специальный форм-фактор, LGA-4710, ECC DDR5

Основное описание материнской платы Supermicro B14DBE

Supermicro B14DBE - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 17.01" x 9.57" (43.22cm x 24.32cm).

Процессоры и сокет - Два сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра.

Количество ядер - P-ядра: до 144C.

Ограничения процессорной подсистемы - Поддерживается до 350W TDP Процессоры.

Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.

Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.

При подборе фиксируют точное исполнение MBD-B14DBE. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.

При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 17.01" x 9.57" (43.22cm x 24.32cm)
• Процессоры и сокет: Два сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра
• Количество ядер: P-ядра: до 144C
• Ограничения процессорной подсистемы: Поддерживается до 350W TDP Процессоры
• Контроль напряжений: +12V,+3.3V,+5V,+5V дежурный режим,Контроль CPU напряжения,Поддерживается система управление утилита,Система уровень управление,VBAT
• Контроль вентиляторов: Скорость вентилятора управление
• Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
• Разъёмы M.2: 2 M.2 PCIe 5.0 x4 слоты (M-key 2280; M.2 поддержка требуется an опционально M.2 адаптер плата)
• Контроль температуры: CPU тепловой защита поддержка; Мониторинг для CPU и корпус окружающая среда; PECI; Тепловой контроль 2 (TM2) поддержка
• Поддержка TPM: 1 TPM на плате
• Порты USB: 1 USB 3.1 Gen1 Тип-A порты
• Аппаратные функции: Trusted Platform Module (TPM) 2.0
• Объёмы модулей DIMM: MRDIMM (P-core только):32GB, 64GB; RDIMM:16GB, 32GB, 64GB, 128GB, 256GB
• Бренд: Supermicro
• Модель: B14DBE
• Артикул: MBD-B14DBE
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро B14DBE подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.

На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro B14SBE-CPU-25G, Supermicro X14DBHM. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.

Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro B14SBE-CPU-25G. В спецификации альтернативного проекта ориентиром служат параметры: 25GbE, специальный форм-фактор. Его сравнивают при выборе оборудования для требуемого класса скорости сети.

В качестве аналога рассмотрите Supermicro X14DBHM. При подборе для другой конфигурации полезно проверить такое исполнение: OCP M-FLW, OCP M-FLW. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.

Комплектация

В спецификации поставки для MBD-B14DBE зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Монтажные принадлежности подбирают по месту установки.
