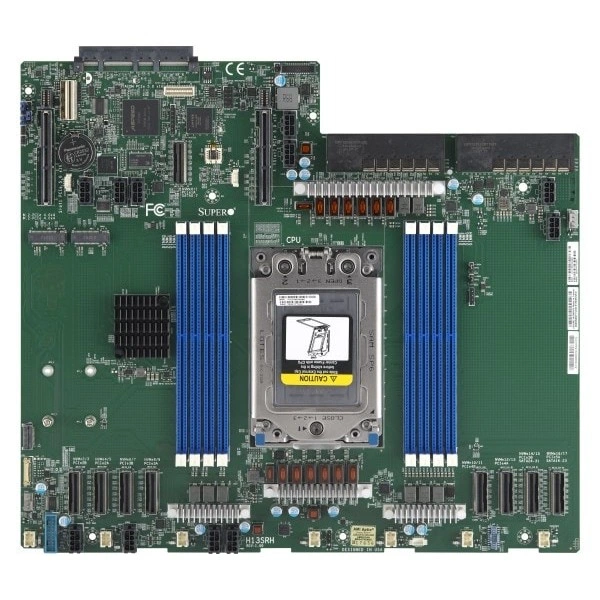

Материнская плата Supermicro H13SRH (MBD-H13SRH) специальный форм-фактор, LGA-4844, ECC DDR5

Основное описание материнской платы Supermicro H13SRH

Supermicro H13SRH - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 13" x 11.5" (33.02cm x 29.21cm).

Процессоры и сокет - Один сокет sTR5 (LGA-4844); AMD Ryzen™ Threadripper PRO 9000WX/7000WX серия.

Количество ядер - до 96C/192T.

Ограничения процессорной подсистемы - Поддерживается до 350W TDP Процессоры.

Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.

Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.

При подборе фиксируют точное исполнение MBD-H13SRH. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.

При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 13" x 11.5" (33.02cm x 29.21cm)
• Процессоры и сокет: Один сокет sTR5 (LGA-4844); AMD Ryzen™ Threadripper PRO 9000WX/7000WX серия
• Количество ядер: до 96C/192T
• Ограничения процессорной подсистемы: Поддерживается до 350W TDP Процессоры
• Контроль напряжений: +12V,+3.3V,+5V дежурный режим,3.3V дежурный режим,3x 4-pin вентилятор разъёмы,CPU температура,CPU тепловой защита поддержка,GPU температура,Память температура,PCH температура,PWM вентилятор скорость управление,Система температура,Vcore,Vmem
• Поддержка TPM: 1 TPM 2.0 Разъём
• Управление электропитанием: Включение питания режим для AC питание восстановление; Управление питанием ACPI; S4/S5
• Поддержка памяти: Количество слотов: 8 слотов DIMM; Максимальная память (1DPC): до 2TB 6400MT/s ECC DDR5 RDIMM
• Порты USB: 1 USB 3.2 Gen2x2 порты (Разъём)
• Аппаратные функции: Trusted Platform Module (TPM) 2.0
• Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Утилиты
• Чипсет: WRX90
• Функции BIOS: ACPI 6.5; Пробуждение по часам реального времени RTC; SMBIOS 3.6 или новее; UEFI 2.9
• Бренд: Supermicro
• Модель: H13SRH
• Артикул: MBD-H13SRH
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро H13SRH подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.

На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro H13SRA-F, Supermicro H13DSH. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro H13SRA-F. В спецификации альтернативного проекта ориентиром служат параметры: ATX, ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro H13DSH. При подборе для другой конфигурации полезно проверить такое исполнение: SP5, количество ядер: до 320C/640T. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.

Комплектация

При заказе согласуйте состав позиции MBD-H13SRH вместе с монтажными принадлежностями для выбранной установки. Состав позиции согласуют с перечнем оборудования вашего проекта.
