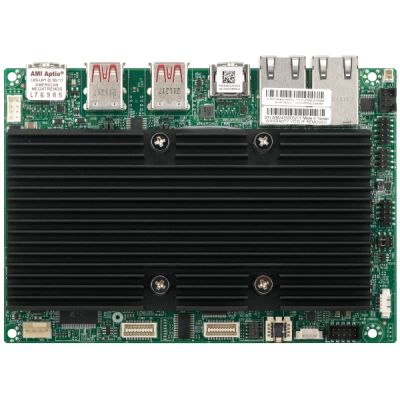

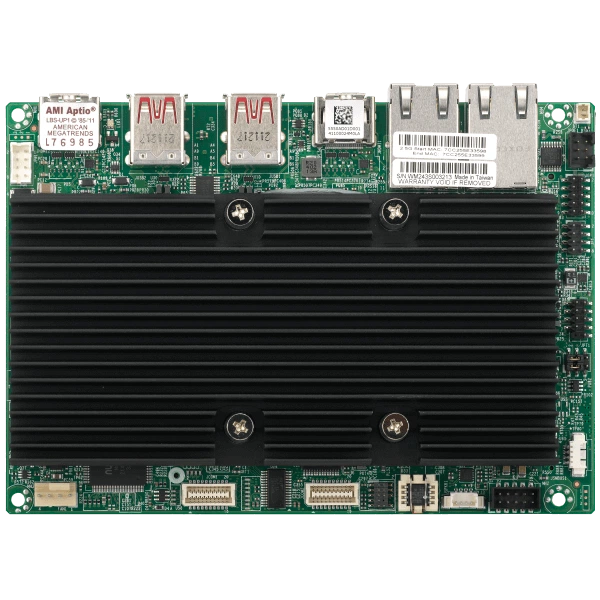

Материнская плата Supermicro A4SAN-L (MBD-A4SAN-L) FCBGA-1264, DDR5, количество ядер: до 4C; до 6MB кэш

Основное описание материнской платы Supermicro A4SAN-L

Supermicro A4SAN-L - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - 3.5" SBC.

Габариты - 5.7" x 4" (14.6cm x 10.16cm).

Процессоры и сокет - Один FCBGA-1264; Intel® процессор N97.

Количество ядер - до 4C; до 6MB кэш.

Ограничения процессорной подсистемы - Поддерживается до 12W TDP Процессоры.

Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.

Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.

При подборе фиксируют точное исполнение MBD-A4SAN-L. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Технические особенности

• Форм-фактор: 3.5" SBC
• Габариты: 5.7" x 4" (14.6cm x 10.16cm)
• Процессоры и сокет: Один FCBGA-1264; Intel® процессор N97
• Количество ядер: до 4C; до 6MB кэш
• Ограничения процессорной подсистемы: Поддерживается до 12W TDP Процессоры
• Контроль вентиляторов: 1x 4-pin вентилятор разъём (до 1 вентилятор)
• Дополнительные функции: ACPI питание управление; Управление из питание-on для восстановление от AC питание потеря; RoHS; WOL
• Сетевой контроллер: Два LAN с Intel® Ethernet Контроллер I226-IT
• Управление электропитанием: Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка; +9~36V Питание DC Вход
• Порты USB: 4 USB 3.2 Gen2 порты (Задний); 1 USB 2 порты (Разъём)
• Поддержка памяти: Количество слотов: 1 слотов DIMM; Максимальная память (1DPC): до 16GB 4800MT/s non-ECC DDR5 SO-DIMM
• Дополнительные интерфейсы: 1 8-бит GPIO разъём порты; 1 HD Аудио разъём (Mic-в/Headphone-out) порты; 1 SMBus/I2C разъём порты; 1 Speaker w/ 3W amp. порты
• Напряжение памяти: 1.1V
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Бренд: Supermicro
• Модель: A4SAN-L
• Артикул: MBD-A4SAN-L
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро A4SAN-L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.

Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro A4SAN-H, Supermicro A4SAP-L. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.

При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

При организации соединений учитывают направление выхода разъёмов. Это помогает согласовать кабель с монтажной геометрией устройств.

Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro A4SAN-H. Для сопоставления аппаратных возможностей можно рассмотреть вариант: количество ядер: до 8C; до 6MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

В качестве аналога рассмотрите Supermicro A4SAP-L. При подборе для другой конфигурации полезно проверить такое исполнение: Pico-ITX, 1GbE. Такой вариант рассматривают для монтажного пространства соответствующего формата.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

Комплектация

При подборе MBD-A4SAN-L согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-OTHR-0986, CBL-CDAT-0665, CBL-PWEX-1029, SNK-C0168L. Необходимый состав поставки согласуют с выбранной конфигурацией.
