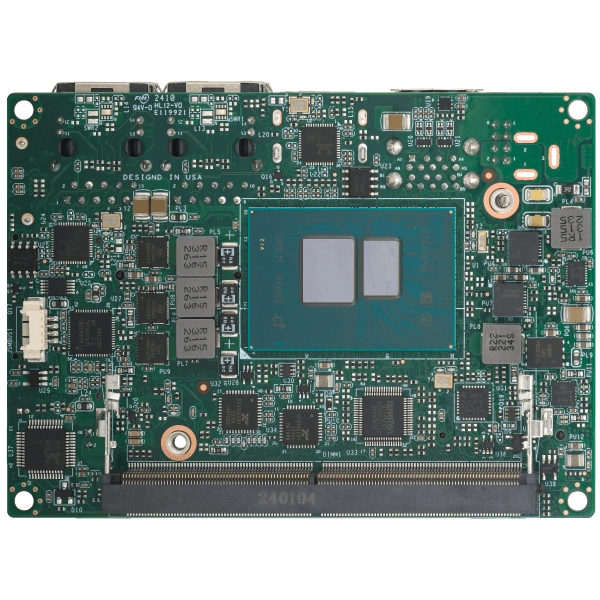

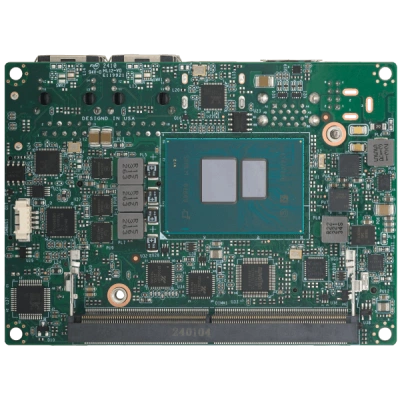

Материнская плата Supermicro A4SAP-L (MBD-A4SAP-L) Pico-ITX, FCBGA-1264, DDR5

Основное описание материнской платы Supermicro A4SAP-L

Supermicro A4SAP-L - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - Pico-ITX.

Габариты - 4" x 2.83" (10.16cm x 7.19cm).

Процессоры и сокет - Один FCBGA-1264; Intel® процессор N97.

Количество ядер - до 4C; до 6MB кэш.

Ограничения процессорной подсистемы - Поддерживается до 12W TDP Процессоры.

Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.

Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.

При подборе фиксируют точное исполнение MBD-A4SAP-L. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.

Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.

Технические особенности

• Форм-фактор: Pico-ITX
• Габариты: 4" x 2.83" (10.16cm x 7.19cm)
• Процессоры и сокет: Один FCBGA-1264; Intel® процессор N97
• Количество ядер: до 4C; до 6MB кэш
• Ограничения процессорной подсистемы: Поддерживается до 12W TDP Процессоры
• Функции BIOS: UEFI 2.7; SMBIOS 3.3; ACPI 6.4; Пробуждение по часам реального времени RTC; PCI FW3.0
• Поддержка памяти: Количество слотов: 1 слотов DIMM; Максимальная память (1DPC): до 16GB 4800MT/s non-ECC DDR5 SO-DIMM
• Видеовыходы: 1 48-бит LVDS порты; 1 HDMI® порты
• Дополнительные интерфейсы: 1 8-бит GPIO разъём порты; 1 HD Аудио разъём (Mic-в/Headphone-out) (Примечание:Аудио только поддержка 0~60C) порты; 1 SMbus и 5V/A SATA Питание bo разъём порты; 1 SMBus порты
• Объёмы модулей DIMM: SO-DIMM:8GB, 16GB
• Порты USB: 2 USB 3.2 Gen2 порты (Задний)
• Контроль температуры: CPU тепловой защита поддержка
• Дополнительные функции: ACPI питание управление; Управление из питание-on для восстановление от AC питание потеря; RoHS; WOL
• Тип BIOS: AMI 32MB UEFI
• Бренд: Supermicro
• Модель: A4SAP-L
• Артикул: MBD-A4SAP-L
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро A4SAP-L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.

В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro A4SAN-L, Supermicro A4SAN-E. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro A4SAN-L. Этот вариант рассматривают для проекта со следующими требованиями: 3.5" SBC, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

В качестве аналога рассмотрите Supermicro A4SAN-E. В спецификации альтернативного проекта ориентиром служат параметры: 3.5" SBC, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.

Комплектация

Для исполнения MBD-A4SAP-L заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CBL-OTHR-0986, CBL-CUSB-0984, CBL-PWEX-1029, SNK-C0115L. Необходимый состав поставки согласуют с выбранной конфигурацией.
