Артикул: MBD-X9QRi-F-B
В наличии

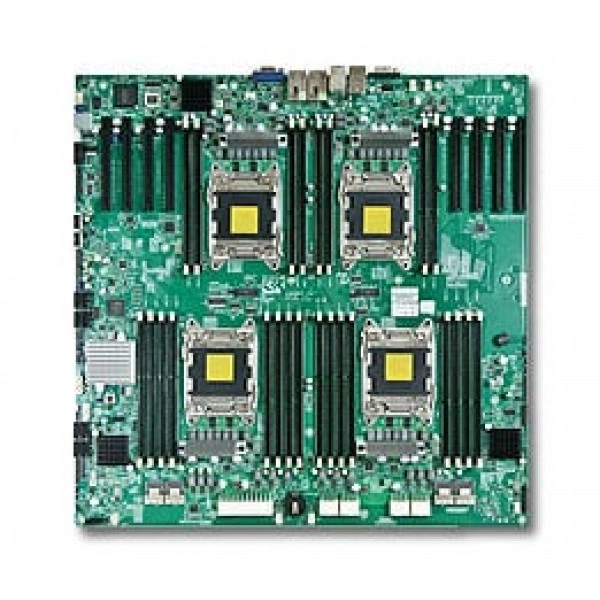

Материнская плата Supermicro X9QRi-F (MBD-X9QRi-F-B) специальный форм-фактор, LGA 2011, ECC DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X9QRi-F
Supermicro X9QRi-F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 17" x 17" (43.2cm x 43.2cm).
Процессоры и сокет - Intel® Xeon® процессор E5-4600 v2; (12-Core)** или E5-4600 (8-Core); семейство Четыре сокет R (LGA 2011); ** BIOS rev. 3.0 или новее is needed до поддержка Ivy Bridge-EP 4S.
кэш - до 30MB.
Системная шина - QPI до 8 GT/s.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
При подборе фиксируют точное исполнение MBD-X9QRi-F-B. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 17" x 17" (43.2cm x 43.2cm)
- Процессоры и сокет: Intel® Xeon® процессор E5-4600 v2; (12-Core)** или E5-4600 (8-Core); семейство Четыре сокет R (LGA 2011); ** BIOS rev. 3.0 или новее is needed до поддержка Ivy Bridge-EP 4S.
- кэш: до 30MB
- Системная шина: QPI до 8 GT/s
- Дополнительные функции: Корпус вскрытие контроль Корпус вскрытие разъём SDDC Поддержка
- Тип памяти: 1866/1600/1333/1066/800MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Тип BIOS: 16MB SPI Flash EEPROM с AMI BIOS
- Интерфейсы SATA: SATA 2.0 3Gb/s с RAID 0, 1, 5, 10; SATA 3.0 6Gb/s с RAID 0, 1, 5, 10; 2x SATA 3.0 порты (6Gb/s) 8x SATA 2.0 порты (3Gb/s)
- Слоты PCIe: 7x PCI-E 3.0 x16 слоты 1x PCI-E 3.0 x8 (в x16) слот
- Управление электропитанием: ACPI / APM Управление питанием Main Коммутатор Override Mechanism Автоматическое отключение вентилятора CPU в спящем режиме Включение питания режим для AC питание восстановление
- Контроллер Super I/O: Nuvoton W83527HG
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Программные средства управления: IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка SuperDoctor® III Сторожевой таймер NMI Опционально IPMI 1.5 / 2.0
- Бренд: Supermicro
- Модель: X9QRi-F-B
- Артикул: MBD-X9QRi-F-B
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X9QRi-F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro CSE-418E16-R1K62B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
При организации соединений учитывают направление выхода разъёмов. Это помогает согласовать кабель с монтажной геометрией устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X9SRG-F. Этот вариант рассматривают для проекта со следующими требованиями: DDR3, специальный форм-фактор. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro X9SRi-3F. При подборе для другой конфигурации полезно проверить такое исполнение: ATX, DDR3. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Комплектация
При заказе согласуйте состав позиции MBD-X9QRi-F-B вместе с монтажными принадлежностями для выбранной установки. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики MBD-X9QRi-F-B
Идентификация
- Артикул
- MBD-X9QRi-F-B
- Бренд
- Supermicro
- Модель
- X9QRi-F-B
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- G200 (Nuvoton WPCM450 BMC с graphic контроллер); 1x VGA порт
- Интерфейсы SATA
- SATA 2.0 3Gb/s с RAID 0, 1, 5, 10; SATA 3.0 6Gb/s с RAID 0, 1, 5, 10; 2x SATA 3.0 порты (6Gb/s) 8x SATA 2.0 порты (3Gb/s)
- Контроллер Super I/O
- Nuvoton W83527HG
- Поддержка DOM
- 1 DOM (Disk on Module) разъём питания
- Порты USB
- 10x USB 2.0 порты всего; (4 задний + 4 передний + 2 Тип A)
- Последовательные порты и разъёмы
- 2x Быстрый UART 16550 порты: 1 задний и 1 разъём
- Сетевые контроллеры
- Intel® i350 Два порт GbE LAN Виртуальный Машина Устройство Очереди снижение I/O накладные расходы Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8291F PHY (выделенный IPMI)
- Сетевые порты LAN
- 2x RJ45 Gigabit Ethernet LAN порты 1x RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 7x PCI-E 3.0 x16 слоты 1x PCI-E 3.0 x8 (в x16) слот
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC
- Чипсет
- Intel® C602 чипсет
Конструкция и монтаж
- Tower / 4U Стоечный
- CSE-418E16-R1K62B CSE-418E16-R1K62B2 CSE-848E16-R1K62B (rev. M требуется, Воздушный кожух MCP-310-84805-0B)
- Габариты
- 17" x 17" (43.2cm x 43.2cm)
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Особенности и ограничения шасси
- To поддержка the new поколение Intel® Xeon® процессор-based материнские платы, Revision M корпус is рекомендуется. Please talk до your sales representative для details.
- Форм-фактор
- Специальный форм-фактор
Оперативная память
- Количество слотов DIMM
- 24x 240-pin DDR3 слотов DIMM Поддерживается до 768GB DDR3 ECC Регистровая память (RDIMM)
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.5 V, 1.35 V
- Объёмы модулей DIMM
- 32GB, 16GB, 8GB, 4GB, 2GB, 1GB
- Тип памяти
- 1866/1600/1333/1066/800MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- Корпус вскрытие контроль Корпус вскрытие разъём SDDC Поддержка
- Индикаторы
- CPU / Система Индикатор перегрева
- Контроль вентиляторов
- 10x 4-pin вентилятор разъёмы 10x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль напряжений
- Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения. 5 Фаза-коммутация напряжение регулятор
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 8x Вентилятор Разъёмы I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI
Процессорная подсистема
- кэш
- до 30MB
- Процессоры и сокет
- Intel® Xeon® процессор E5-4600 v2; (12-Core)** или E5-4600 (8-Core); семейство Четыре сокет R (LGA 2011); ** BIOS rev. 3.0 или новее is needed до поддержка Ivy Bridge-EP 4S.
- Системная шина
- QPI до 8 GT/s
Управление и совместимость
- Программные средства управления
- IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка SuperDoctor® III Сторожевой таймер NMI Опционально IPMI 1.5 / 2.0
- Тип BIOS
- 16MB SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI / APM Управление питанием Main Коммутатор Override Mechanism Автоматическое отключение вентилятора CPU в спящем режиме Включение питания режим для AC питание восстановление
- Функции BIOS
- Plug and Play (PnP) APM 1.2 PCI 2.3 ACPI 1.0 / 2.0 / 3.0 / 4.0 USB Клавиатура поддержка SMBIOS 2.7.1UEFI 2.3.1
