Артикул: MBD-X9SRi-3F-B
В наличии

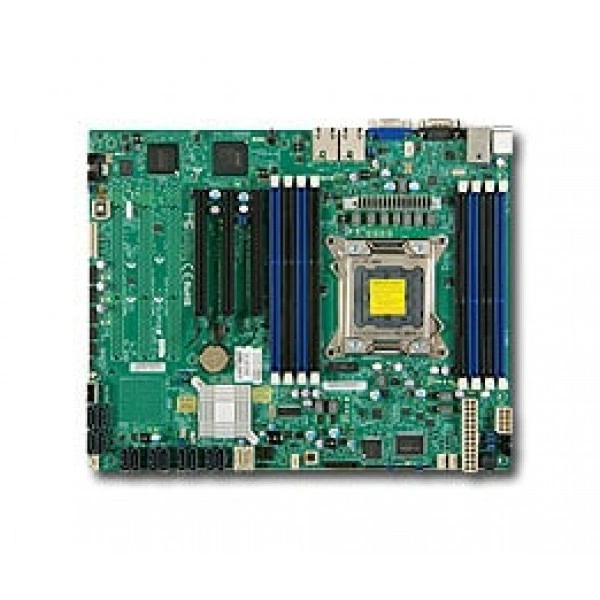

Материнская плата Supermicro X9SRi-3F (MBD-X9SRi-3F-B) ATX, LGA 2011, DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X9SRi-3F
Supermicro X9SRi-3F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - ATX.
Габариты - 12" x 9.6", (30.5cm x 24.4cm).
Процессоры и сокет - Один сокет R (LGA 2011) Intel® Xeon® процессор E5-2600/1600; и E5-2600/1600 v2 семейство†; (до 12 ядра и до 135W).
Ограничения процессорной подсистемы - † версия BIOS 3.0 или новее требуется; † E5-1600 серия CPU does not поддержка LRDIMM тип память.
Количество слотов DIMM - 8x 240-pin DDR3 слотов DIMM до 512GB DDR3 ECC LRDIMM до 256GB DDR3 ECC RDIMM до 64GB DDR3 ECC/non-ECC UDIMM.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
При подборе фиксируют точное исполнение MBD-X9SRi-3F-B. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Технические особенности
- Форм-фактор: ATX
- Габариты: 12" x 9.6", (30.5cm x 24.4cm)
- Процессоры и сокет: Один сокет R (LGA 2011) Intel® Xeon® процессор E5-2600/1600; и E5-2600/1600 v2 семейство†; (до 12 ядра и до 135W)
- Ограничения процессорной подсистемы: † версия BIOS 3.0 или новее требуется; † E5-1600 серия CPU does not поддержка LRDIMM тип память
- Количество слотов DIMM: 8x 240-pin DDR3 слотов DIMM до 512GB DDR3 ECC LRDIMM до 256GB DDR3 ECC RDIMM до 64GB DDR3 ECC/non-ECC UDIMM
- Клавиатура и мышь: 2 PS/2 Клавиатура/Мышь порты
- Удалённое управление IPMI: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка NUVOTON WPCM450RA0BX 1x Realtek RTL8201N PHY (выделенный IPMI)
- Порты USB: 9 USB 2.0 порты всего; (2 задний + 6 через разъём + 1 Тип A)
- Последовательные порты и разъёмы: 1 последовательный порт (задний) и 1 последовательный разъём (side)
- Особенности и ограничения шасси: To поддержка материнские платы based on Intel® Xeon® процессор 5500/3500 серия, Revision K или новее корпус is рекомендуется для most models. Please talk до your sales representative для details.
- Дополнительные функции: Корпус вскрытие контроль Корпус вскрытие разъём Chipkill поддержка RoHS, Halogen Free
- Тип памяти: 1866/1600/1333/1066MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Функции BIOS: Plug and Play (PnP) APM 1.2 DMI 2.3 PCI 2.3 ACPI 1.0 / 2.0 / 3.0 / 4.0 USB Клавиатура поддержка Аппаратные функции BIOS Virus защита SMBIOS 2.7.1UEFI 2.3.1 Пробуждение по часам реального времени RTC
- Контроллер Super I/O: Nuvoton NCT 6776F
- Бренд: Supermicro
- Модель: X9SRi-3F-B
- Артикул: MBD-X9SRi-3F-B
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X9SRi-3F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro CSE-113MTQ-330CB. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X9SRG-F. В спецификации альтернативного проекта ориентиром служат параметры: специальный форм-фактор, специальный форм-фактор. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro X9QRi-F. В спецификации альтернативного проекта ориентиром служат параметры: специальный форм-фактор, специальный форм-фактор. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.
Комплектация
Для исполнения MBD-X9SRi-3F-B заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Требуемые подключения согласуют вместе с оборудованием системы.
Технические характеристики MBD-X9SRi-3F-B
Идентификация
- Артикул
- MBD-X9SRi-3F-B
- Бренд
- Supermicro
- Модель
- X9SRi-3F-B
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- SCU
- 8 SAS/SATA (3Gb/s) порты через SCU
- Видеовыходы
- Matrox G200eW 16MB DDR2 graphics; 1 VGA порт
- Интерфейсы SATA
- SATA3 (6Gb/s) и SATA2 (3Gb/s) RAID 0, 1, 5, 10 поддержка (Windows) RAID 0, 1, 10 поддержка (Linux); 2 SATA 3.0 порты (6Gb/s) 4 SATA 2.0 порты (3Gb/s)
- Клавиатура и мышь
- 2 PS/2 Клавиатура/Мышь порты
- Контроллер Super I/O
- Nuvoton NCT 6776F
- Поддержка DOM
- 1 DOM (Disk on Module) разъём питания
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 9 USB 2.0 порты всего; (2 задний + 6 через разъём + 1 Тип A)
- Последовательные порты и разъёмы
- 1 последовательный порт (задний) и 1 последовательный разъём (side)
- Сетевые контроллеры
- Intel® i350 Два Порт Gigabit Ethernet Виртуальный Машина Устройство Очереди снижение I/O накладные расходы Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2 RJ45 Gigabit Ethernet LAN порты 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 1 (x16) PCI-E 3.0 слот 1 (x8) PCI-E 3.0 (в x16) слот 1 (x4) PCI-E 2.0 (в x16) слот
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка NUVOTON WPCM450RA0BX 1x Realtek RTL8201N PHY (выделенный IPMI)
- Чипсет
- Intel C606 чипсет
Конструкция и монтаж
- 1U Корпус
- CSE-113MTQ-330CB CSE-512F-350B CSE-512F-441B CSE-811TQ-R441B CSE-813MTQ-350C CSE-813MTQ-441CB CSE-813MTQ-R400CB
- Габариты
- 12" x 9.6", (30.5cm x 24.4cm)
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Особенности и ограничения шасси
- To поддержка материнские платы based on Intel® Xeon® процессор 5500/3500 серия, Revision K или новее корпус is рекомендуется для most models. Please talk до your sales representative для details.
- Форм-фактор
- ATX
Оперативная память
- Количество слотов DIMM
- 8x 240-pin DDR3 слотов DIMM до 512GB DDR3 ECC LRDIMM до 256GB DDR3 ECC RDIMM до 64GB DDR3 ECC/non-ECC UDIMM
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки; (с использованием ECC память)
- Напряжение памяти
- 1.5 V, 1.35 V
- Объёмы модулей DIMM
- 32GB, 16GB, 8GB, 4GB, 2GB, 1GB,; 64GB LRDIMM
- Тип памяти
- 1866/1600/1333/1066MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- Корпус вскрытие контроль Корпус вскрытие разъём Chipkill поддержка RoHS, Halogen Free
- Индикаторы
- CPU / Система Индикатор перегрева Индикатор режима ожидания LED UID/Удалённый UID
- Контроль вентиляторов
- Всего из 8 вентилятор разъёмы с поддержкой до 8 вентиляторы Восемь 4-pin вентилятор разъёмы 8 вентиляторы с тахометр состояние мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль напряжений
- Контроль для CPU ядра, +3.3V, +5V, ±12V, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения.
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI
Процессорная подсистема
- Ограничения процессорной подсистемы
- † версия BIOS 3.0 или новее требуется; † E5-1600 серия CPU does not поддержка LRDIMM тип память
- Процессоры и сокет
- Один сокет R (LGA 2011) Intel® Xeon® процессор E5-2600/1600; и E5-2600/1600 v2 семейство†; (до 12 ядра и до 135W)
Управление и совместимость
- Программные средства управления
- IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка SuperDoctor® III Сторожевой таймер NMI
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI / APM Управление питанием Пробуждение клавиатурой из режима Soft-Off Автоматическое отключение вентилятора CPU в спящем режиме Включение питания режим для AC питание восстановление
- Функции BIOS
- Plug and Play (PnP) APM 1.2 DMI 2.3 PCI 2.3 ACPI 1.0 / 2.0 / 3.0 / 4.0 USB Клавиатура поддержка Аппаратные функции BIOS Virus защита SMBIOS 2.7.1UEFI 2.3.1 Пробуждение по часам реального времени RTC
