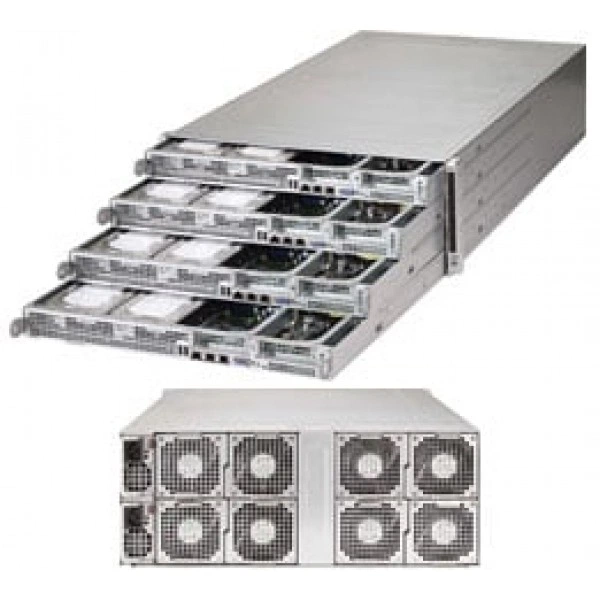

Сервер Supermicro SYS-F517H6-FT 4U, LGA 1155, ECC DDR3

Артикул: SYS-F517H6-FT

В наличии

Сервер Supermicro SYS-F517H6-FT 4U, LGA 1155, ECC DDR3

Name: Сервер Supermicro SYS-F517H6-FT 4U, LGA 1155, ECC DDR3
Brand: Supermicro
SKU: SYS-F517H6-FT

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@russia-supermicro.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 302-27-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание сервера Supermicro SYS-F517H6-FT

Supermicro SYS-F517H6-FT - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.

Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.

Системная плата - Super X9SCFF-F.

Процессоры и сокет - Intel® Xeon® процессор E3-1200 & v2 серия, Intel® 2-го поколения и 3-го поколения Core i3, Intel® Pentium® и Celeron процессоры * сокет H2 (LGA 1155).

Количество слотов DIMM на узел - 4x 240-pin DDR3 слотов DIMM Поддерживается до 32 GB DDR3 ECC Un-Buffered память (UDIMM).

Тип памяти на узел - 1333/1600MHz*** ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты UDIMMs.

Объёмы модулей DIMM на узел - 8GB, 4GB, 2GB, 1GB.

Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.

Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.

При подборе фиксируют точное исполнение SYS-F517H6-FT. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.

Функциональные возможности

Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.

Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.

Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.

Технические особенности

Системная плата: Super X9SCFF-F
Процессоры и сокет: Intel® Xeon® процессор E3-1200 & v2 серия, Intel® 2-го поколения и 3-го поколения Core i3, Intel® Pentium® и Celeron процессоры * сокет H2 (LGA 1155)
Количество слотов DIMM на узел: 4x 240-pin DDR3 слотов DIMM Поддерживается до 32 GB DDR3 ECC Un-Buffered память (UDIMM)
Тип памяти на узел: 1333/1600MHz*** ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты UDIMMs
Объёмы модулей DIMM на узел: 8GB, 4GB, 2GB, 1GB
Индикаторы: Питание состояние LED 2x Сеть активность Индикаторы Система Индикатор перегрева Питание fail LED
Блок питания: DC Выход: 1000W: +12V/84A; +5Vsb/4A 1200W: +12V/100A; +5Vsb/4A 1620W: +12V/150A; +5Vsb/4A
Модель: SYS-F517H6-FT
Блок питания: Блоки питания: 1620W высокий-efficiency резервируемое блок питания w/ PMBus
Масса: Масса нетто: 200 lbs (90.71 kg) Масса брутто: 240 lbs (108.86 kg)
Бренд: Supermicro
Видеовыход VGA на узел: 1x VGA порт
Чипсет: Intel® C204 PCH чипсет
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных

Применение

Супермикро SYS-F517H6-FT подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.

В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro AOC-S2308L-L8I, Supermicro X9SCFF-F. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

Конструкция

Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.

Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.

Для роста массива учитывают свободное монтажное пространство и подключения. Расширение планируют с учётом ограничений всей дисковой подсистемы.

Монтаж и эксплуатация

Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro SYS-F617H6-FT+. При подборе для другой конфигурации полезно проверить такое исполнение: LGA 2011, 4U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro SYS-F617H6-FTL+. В спецификации альтернативного проекта ориентиром служат параметры: LGA 2011, 4U. Такой вариант рассматривают для монтажного пространства соответствующего формата.

Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.

Комплектация

Комплектование позиции SYS-F517H6-FT удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются MCP-240-00131-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.

Технические характеристики SYS-F517H6-FT

Интерфейсы и расширение

AHCI SATA: SATA 2.0 3Gbps с RAID 0, 1, 5, 10 SATA 3.0 6Gbps с RAID 0, 1
Видеовыход VGA на узел: 1x VGA порт
Графическая подсистема: Matrox G200eW
Интерфейсы SAS на узел: 8x SAS2 порты (6Gbps) поддерживается через Broadcom 2308 AOC
Интерфейсы SATA на узел: 2x SATA 3.0 порты (6Gbps) 4x SATA 2.0 порты (3Gbps)
Порты USB на узел: 5x USB 2.0 порты; (2 передний, 2 через разъём, 1 тип A)

Последовательные порты и разъёмы на узел: 1x Быстрый UART 16550 порт
Сетевые контроллеры: Intel® i350 GbE контроллер Виртуальный Машина Устройство Очереди снижение I/O накладные расходы Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8201N PHY (выделенный IPMI)
Сетевые порты LAN на узел: 2x RJ45 Gigabit Ethernet LAN порты 1x RJ45 Выделенный IPMI LAN порт
Слоты PCIe на узел: 1 (x8) PCI-E 3.0 Низкопрофильное исполнение слот*** через райзер плата
Удалённое управление IPMI: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC
Чипсет: Intel® C204 PCH чипсет

Конструкция и монтаж

Артикул: SYS-F517H6-FT
Бренд: Supermicro
Высота: 6.96" (177mm)
Глубина: 35" (889mm)
Доступный Colors: Чёрный
Индикаторы: Питание состояние LED 2x Сеть активность Индикаторы Система Индикатор перегрева Питание fail LED
Кнопки: Питание On/Off кнопка Система Сброс кнопка
Масса: Масса нетто: 200 lbs (90.71 kg) Масса брутто: 240 lbs (108.86 kg)

Масса упаковки: 25.6" (W) x 11.8" (H) x 48.0" (D)
Модель: SYS-F517H6-FT
Модель шасси: CSE-F414IS-R1K62BP
Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Тип оборудования: Серверные системы
Форм-фактор: 4U Стоечный
Ширина: 17.63" (448mm)

Оперативная память

Количество слотов DIMM на узел: 4x 240-pin DDR3 слотов DIMM Поддерживается до 32 GB DDR3 ECC Un-Buffered память (UDIMM)
Контроль ошибок памяти на узел: Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
Напряжение памяти на узел: 1.5 V

Объёмы модулей DIMM на узел: 8GB, 4GB, 2GB, 1GB
Тип памяти на узел: 1333/1600MHz*** ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты UDIMMs

Питание и охлаждение

Блок питания: AC Вход: 1000W Выход @ 100-120V, 12-10A, 50-60Hz 1200W Выход @ 120-140V, 12-10A, 50-60Hz 1620W Выход @ 180-240V, 10.5-8A, 50-60Hz
Блок питания: DC Выход: 1000W: +12V/84A; +5Vsb/4A 1200W: +12V/100A; +5Vsb/4A 1620W: +12V/150A; +5Vsb/4A
Блок питания: Блоки питания: 1620W высокий-efficiency резервируемое блок питания w/ PMBus

Блок питания: Сертификация: Platinum Сертифицированный; [ Проверка Отчёт ]
Вентиляторы: 8x 11k RPM 8cm для высокой нагрузки вентиляторы с воздух кожух и PWM вентилятор скорость управление

Подсистема хранения

Стационарный на узел: 8x Стационарный 3.5" SAS/SATA HDD лотки; (connected до AOC w/ 8x Broadcom 2308 SAS2 Порты) 4x Стационарный 3.5" SATA HDD лотки 2x Стационарный 2.5" SATA HDD лотки

Процессорная подсистема

Процессоры и сокет: Intel® Xeon® процессор E3-1200 & v2 серия, Intel® 2-го поколения и 3-го поколения Core i3, Intel® Pentium® и Celeron процессоры * сокет H2 (LGA 1155)

Управление и совместимость

Системная плата: Super X9SCFF-F
Тип BIOS: 64Mb SPI Flash EEPROM с AMI BIOS

Функции BIOS: Plug and Play (PnP) APM 1.2 PCI 2.2 ACPI 1.0 / 2.0 USB Клавиатура поддержка SMBIOS 2.3 UEFI

Условия эксплуатации

Соответствие RoHS: RoHS Соответствует

Условия эксплуатации и требования: Рабочая температура:; 10°C до 35°C (50°F до 95°F) При хранении Температура:; -40°C до 70°C (-40°F до 158°F) Рабочая относительная влажность:; 8% до 90% (без конденсации) При хранении Относительная влажность:; 5% до 95% (без конденсации)
