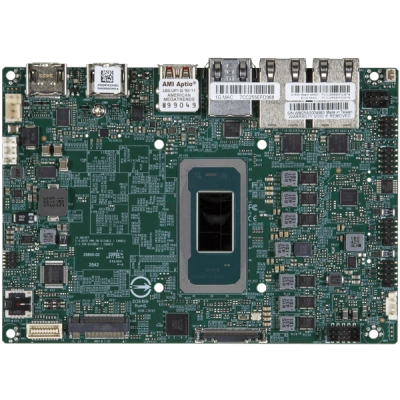

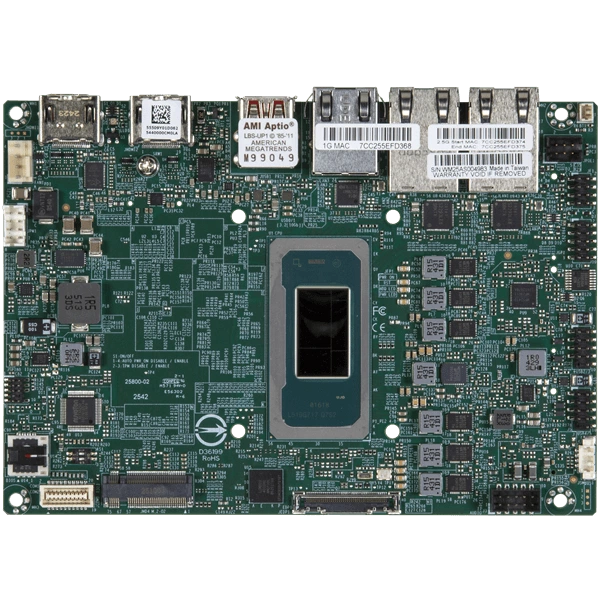

Материнская плата Supermicro X14SPN-L (MBD-X14SPN-L) FCBGA-2540, DDR5, 1GbE

Основное описание материнской платы Supermicro X14SPN-L

Supermicro X14SPN-L - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - 3.5" SBC.

Габариты - 5.7" x 4" (14.6cm x 10.16cm).

Процессоры и сокет - Один FCBGA-2540; Intel® Core™ Ultra 5 процессор 335.

Количество ядер - до 8C/8T; до 12MB кэш.

Ограничения процессорной подсистемы - Поддерживается до 25W TDP Процессоры.

Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.

Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.

При подборе фиксируют точное исполнение MBD-X14SPN-L. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.

Технические особенности

• Форм-фактор: 3.5" SBC
• Габариты: 5.7" x 4" (14.6cm x 10.16cm)
• Процессоры и сокет: Один FCBGA-2540; Intel® Core™ Ultra 5 процессор 335
• Количество ядер: до 8C/8T; до 12MB кэш
• Ограничения процессорной подсистемы: Поддерживается до 25W TDP Процессоры
• Программные средства управления: Supermicro Server Manager (SSM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); SuperServer Automation Assistant (SAA)
• Аппаратные функции: Trusted Platform Module (TPM) 2.0
• Модель: X14SPN-L
• Напряжение памяти: 1.1V
• Дополнительные интерфейсы: 1 8-бит GPIO разъём порты; 1 SMBus разъём порты
• Видеовыходы: 2 HDMI® 2.1 порты (Задний)
• Бренд: Supermicro
• Сетевые порты LAN: 2 RJ45 2.5 GbE LAN порты (Intel® Ethernet Контроллер I226-IT); 1 RJ45 1 GbE LAN порты (Intel® PHY I219LM LAN контроллер)
• Разъёмы M.2: 1 M.2 PCIe 4.0 x2 NVMe слот (M-key 2280(по умолчанию)); 1 M.2 PCIe 5.0 x4 NVMe слот (M-key 2280(по умолчанию)/2242); 1 M.2 PCIe 4.0 x1 NVMe слот (E-key 2230(по умолчанию); USB 2.0); 1 M.2 PCIe 4.0 x1 NVMe слот (B-key 3052(по умолчанию)/2242/2280; USB 2.0; nano SIM holder)
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X14SPN-L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.

При масштабировании вычислений оценивают ограничения всей конфигурации. Выбор оборудования связывают с архитектурой целевой задачи.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro X14SPN-E, Supermicro X14SPN-H. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X14SPN-E. Для сопоставления аппаратных возможностей можно рассмотреть вариант: количество ядер: P-ядра: до 12C/12T; до 18MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

В качестве аналога рассмотрите Supermicro X14SPN-H. Для сопоставления аппаратных возможностей можно рассмотреть вариант: количество ядер: до 16C/16T; до 18MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Комплектация

В спецификации поставки для MBD-X14SPN-L зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Состав позиции согласуют с перечнем оборудования вашего проекта.
