Артикул: MBD-X14SDI-64C-SP3F
В наличии

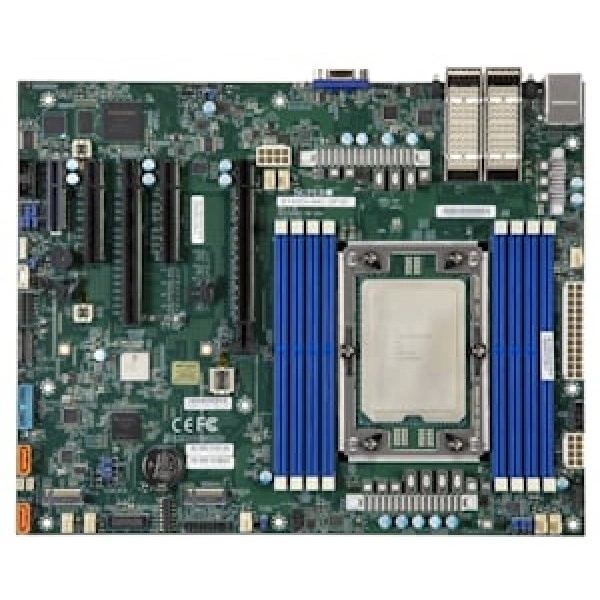

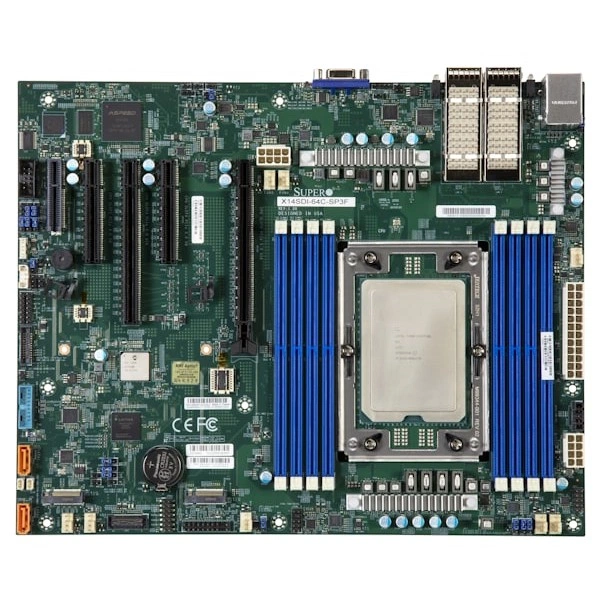

Материнская плата Supermicro X14SDI-64C-SP3F (MBD-X14SDI-64C-SP3F) ATX, Intel® Xeon® 6 SoC, ECC DDR5
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X14SDI-64C-SP3F
Supermicro X14SDI-64C-SP3F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - ATX.
Габариты - 12" x 9.6" (30.48cm x 24.38cm).
Процессоры и сокет - Intel® Xeon® 6 SoC.
Количество ядер - до 64C.
Ограничения процессорной подсистемы - Поддерживается до 325W TDP Процессоры.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
При подборе фиксируют точное исполнение MBD-X14SDI-64C-SP3F. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
Технические особенности
- Форм-фактор: ATX
- Габариты: 12" x 9.6" (30.48cm x 24.38cm)
- Процессоры и сокет: Intel® Xeon® 6 SoC
- Количество ядер: до 64C
- Ограничения процессорной подсистемы: Поддерживается до 325W TDP Процессоры
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Видеовыходы: 1 VGA порты (Задний)
- Интерфейсы SATA: 2 SATA (6Gbps) через Asmedia ASM1061
- Разъёмы M.2: 1 M.2 PCIe 4.0 x4 NVMe слот (M-key 2280/22110); 1 M.2 PCIe 4.0 x2 NVMe слот (M-key 2280/22110)
- Контроль вентиляторов: 8x 4-pin вентилятор разъёмы (до 8 вентиляторы); Скорость вентилятора управление
- Аппаратные функции: Trusted Platform Module (TPM) 2.0
- Контроль температуры: CPU тепловой защита поддержка; Мониторинг для CPU и корпус окружающая среда; PECI; Тепловой контроль 2 (TM2) поддержка
- Порты USB: 2 USB 3.0 порты (Разъём); 2 USB 3.0 Тип-A порты (Задний)
- Удалённое управление IPMI: ASPEED AST2600 BMC
- Бренд: Supermicro
- Модель: X14SDI-64C-SP3F
- Артикул: MBD-X14SDI-64C-SP3F
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X14SDI-64C-SP3F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro X14SDV-42C-SP3F, Supermicro X14SDW-64C-SP9F. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X14SDV-42C-SP3F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Micro-ATX, Micro-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X14SDW-64C-SP9F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: специальный форм-фактор, специальный форм-фактор. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Комплектация
При заказе согласуйте состав позиции MBD-X14SDI-64C-SP3F вместе с монтажными принадлежностями для выбранной установки. Монтажные принадлежности подбирают по месту установки.
Технические характеристики MBD-X14SDI-64C-SP3F
Идентификация
- Артикул
- MBD-X14SDI-64C-SP3F
- Бренд
- Supermicro
- Модель
- X14SDI-64C-SP3F
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты (Задний)
- Интерфейсы SATA
- 2 SATA (6Gbps) через Asmedia ASM1061
- Конфигурация PCIe
- 1 PCIe 5.0 x16 (в x16) слот; 1 PCIe 5.0 x16 (в x16) слот, 16/NA или 8/8; 1 PCIe 5.0 x8 (в x8) слот; 1 PCIe 4.0 x8 (в x8) слот; 1 PCIe 4.0 x2 (в x4) слот
- Поддержка DOM
- 2 SATA DOM (Disk on Module) порты с поддержка разъёма питания
- Поддержка TPM
- 1 TPM разъём; 1 TPM 2.0 на плате
- Порты USB
- 2 USB 3.0 порты (Разъём); 2 USB 3.0 Тип-A порты (Задний)
- Последовательные интерфейсы
- 1 COM порты (разъём)
- Разъёмы M.2
- 1 M.2 PCIe 4.0 x4 NVMe слот (M-key 2280/22110); 1 M.2 PCIe 4.0 x2 NVMe слот (M-key 2280/22110)
- Сетевой контроллер
- Один LAN с 1GbE с Intel® I210; Два LAN с 100G QSFP28 LAN через SoC
- Удалённое управление IPMI
- ASPEED AST2600 BMC
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Габариты
- 12" x 9.6" (30.48cm x 24.38cm)
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- ATX
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.1V
- Объёмы модулей DIMM
- RDIMM:16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB
- Поддержка памяти
- Количество слотов: 8 слотов DIMM; Максимальная память (1DPC): до 1TB 6400MT/s ECC DDR5 RDIMM
Питание и охлаждение
- Дополнительные функции
- ACPI питание управление; Управление из питание-on для восстановление от AC питание потеря; UID; WOL
- Индикаторы
- CPU/система перегрев LED; UID/Удалённый UID
- Контроль вентиляторов
- 8x 4-pin вентилятор разъёмы (до 8 вентиляторы); Скорость вентилятора управление
- Контроль напряжений
- +12V,+3.3V,+5V,+5V дежурный режим,Контроль CPU напряжения,Поддерживается система управление утилита,Система уровень управление,VBAT
- Контроль температуры
- CPU тепловой защита поддержка; Мониторинг для CPU и корпус окружающая среда; PECI; Тепловой контроль 2 (TM2) поддержка
Процессорная подсистема
- Количество ядер
- до 64C
- Ограничения процессорной подсистемы
- Поддерживается до 325W TDP Процессоры
- Процессоры и сокет
- Intel® Xeon® 6 SoC
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка; SuperServer Automation Assistant (SAA)
- Тип BIOS
- AMI 64MB UEFI
- Функции BIOS
- ACPI 6.5; UEFI 2.9; Plug and Play (PnP); PCI FW 3.3; SMBIOS 3.7
