Артикул: MBD-X14SDV-42C-SP3F
В наличии

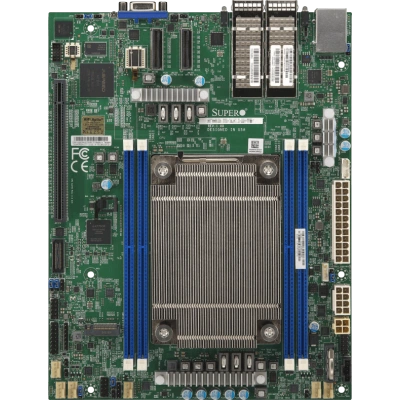

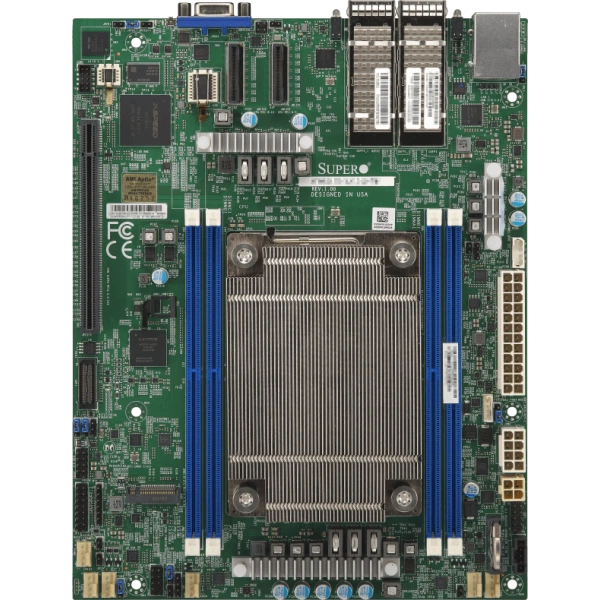

Материнская плата Supermicro X14SDV-42C-SP3F (MBD-X14SDV-42C-SP3F) Micro-ATX, Intel® Xeon® 6 SoC, ECC DDR5
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X14SDV-42C-SP3F
Supermicro X14SDV-42C-SP3F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Micro-ATX.
Габариты - 7.5" x 9.6" (19.05cm x 24.4cm).
Процессоры и сокет - Intel® Xeon® 6 SoC.
Количество ядер - до 42C.
Ограничения процессорной подсистемы - Поддерживается до 235W TDP Процессоры.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
При подборе фиксируют точное исполнение MBD-X14SDV-42C-SP3F. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.
Технические особенности
- Форм-фактор: Micro-ATX
- Габариты: 7.5" x 9.6" (19.05cm x 24.4cm)
- Процессоры и сокет: Intel® Xeon® 6 SoC
- Количество ядер: до 42C
- Ограничения процессорной подсистемы: Поддерживается до 235W TDP Процессоры
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Бренд: Supermicro
- Контроль температуры: CPU тепловой защита поддержка; Мониторинг для CPU и корпус окружающая среда; PECI; Тепловой контроль 2 (TM2) поддержка
- Поддержка памяти: Количество слотов: 4 слотов DIMM; Максимальная память (1DPC): до 512GB 6400MT/s ECC DDR5
- Удалённое управление IPMI: ASPEED AST2600 BMC
- Дополнительные функции: ACPI питание управление; Управление из питание-on для восстановление от AC питание потеря; UID; WOL
- Поддержка TPM: 1 TPM Разъём & Микросхема оба
- Контроль вентиляторов: 6x 4-pin вентилятор разъёмы (до 6 вентиляторы); Скорость вентилятора управление
- Напряжение памяти: 1.1V
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X14SDV-42C-SP3F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro X14SDI-64C-SP3F, Supermicro X14SDW-42C-SP9F. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X14SDI-64C-SP3F. В спецификации альтернативного проекта ориентиром служат параметры: ATX, ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X14SDW-42C-SP9F. При подборе для другой конфигурации полезно проверить такое исполнение: специальный форм-фактор, специальный форм-фактор. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Комплектация
При подборе MBD-X14SDV-42C-SP3F согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются MCP-260-00204-0N, CBL-CDAT-0605, CBL-MCIO-1240U2Y-E. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X14SDV-42C-SP3F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты; 1 Aspeed AST2600 BMC порты
- Конфигурация PCIe
- 1 PCIe 5.0 x16 слот; 2 PCIe 5.0 x8 через MCIO Разъём слоты
- Поддержка TPM
- 1 TPM Разъём & Микросхема оба
- Порты USB
- 2 USB 2 порты (Разъём); 2 USB 3 Тип-A порты (Задний)
- Последовательные интерфейсы
- 1 COM порты (разъём)
- Разъёмы M.2
- 1 M.2 PCIe 4.0 x4 слот (M-key 2280)
- Сетевой контроллер
- Один LAN с 1GbE с Intel® I210; Два LAN с 100G QSFP28 LAN через SoC
- Удалённое управление IPMI
- ASPEED AST2600 BMC
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X14SDV-42C-SP3F
- Бренд
- Supermicro
- Габариты
- 7.5" x 9.6" (19.05cm x 24.4cm)
- Модель
- X14SDV-42C-SP3F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Узкое исполнение Micro-ATX
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.1V
- Объёмы модулей DIMM
- RDIMM:16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB
- Поддержка памяти
- Количество слотов: 4 слотов DIMM; Максимальная память (1DPC): до 512GB 6400MT/s ECC DDR5
Питание и охлаждение
- Дополнительные функции
- ACPI питание управление; Управление из питание-on для восстановление от AC питание потеря; UID; WOL
- Индикаторы
- CPU/система перегрев LED; UID/remote UID LED
- Контроль вентиляторов
- 6x 4-pin вентилятор разъёмы (до 6 вентиляторы); Скорость вентилятора управление
- Контроль напряжений
- +12V,+3.3V,+5V,+5V дежурный режим,Контроль CPU напряжения,Поддерживается система управление утилита,Система уровень управление,VBAT
- Контроль температуры
- CPU тепловой защита поддержка; Мониторинг для CPU и корпус окружающая среда; PECI; Тепловой контроль 2 (TM2) поддержка
Процессорная подсистема
- Количество ядер
- до 42C
- Ограничения процессорной подсистемы
- Поддерживается до 235W TDP Процессоры
- Процессоры и сокет
- Intel® Xeon® 6 SoC
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- Super Diagnostics Offline (SDO); IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка; SuperServer Automation Assistant (SAA)
- Тип BIOS
- AMI 64MB UEFI
- Функции BIOS
- ACPI 6.5; UEFI 2.9; Plug and Play (PnP); PCI FW 3.3; SMBIOS 3.7
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 60°C (°F до °F ); При хранении Температура: -40°C до 85°C (°F до °F); Рабочая относительная влажность: 10% до 85% (без конденсации); При хранении Относительная влажность: 10% до 95% (без конденсации)
