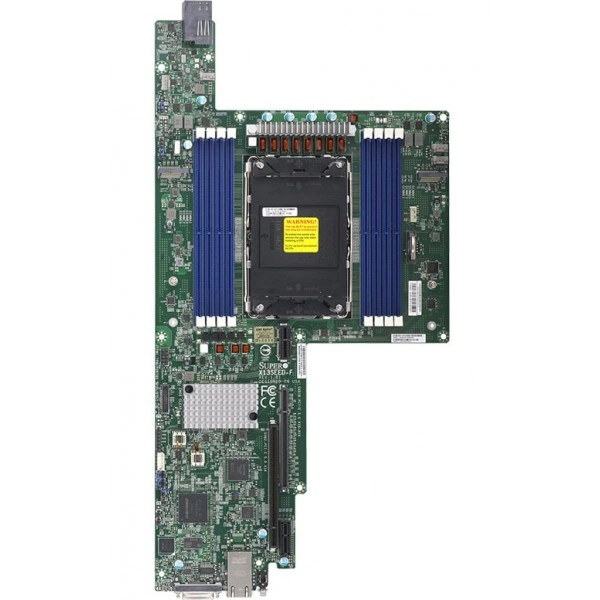

Материнская плата Supermicro X13SEED-F (MBD-X13SEED-F) специальный форм-фактор, LGA-4677, ECC DDR5

Основное описание материнской платы Supermicro X13SEED-F

Supermicro X13SEED-F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 16.36" x 8.53" (41.56cm x 21.66cm).

Процессоры и сокет - Один сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры.

Количество ядер - до 64C.

Ограничения процессорной подсистемы - Поддерживается до 350W TDP Процессоры.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.

При подборе фиксируют точное исполнение MBD-X13SEED-F. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 16.36" x 8.53" (41.56cm x 21.66cm)
• Процессоры и сокет: Один сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры
• Количество ядер: до 64C
• Ограничения процессорной подсистемы: Поддерживается до 350W TDP Процессоры
• Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Утилиты; IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка
• Порты USB: 2 USB 2 Тип-A порты
• Объёмы модулей DIMM: RDIMM:16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB
• Контроль напряжений: +12V,+3.3V,+3.3V дежурный режим,+5V,+5V дежурный режим,4 -вентилятор состояние,Чипсет напряжение,Память Напряжения,Контроль CPU напряжения,Поддерживается система управление утилита,Система уровень управление,VBAT
• Функции BIOS: Plug and Play (PnP); PCI FW 3.2; ACPI 6.4; UEFI 2.8A; SMBIOS 2.8/3.5
• Последовательные интерфейсы: 1 COM порты
• Разъёмы M.2: 2 M.2 PCIe 5.0 x4 слоты (M-key 2280/22110)
• Индикаторы: BMC/IPMI Контроль активности LED; Питание fail / Вентилятор fail / Индикатор перегрева Indication; Питание LED; UID/remote UID LED
• Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
• Бренд: Supermicro
• Модель: X13SEED-F
• Артикул: MBD-X13SEED-F
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
