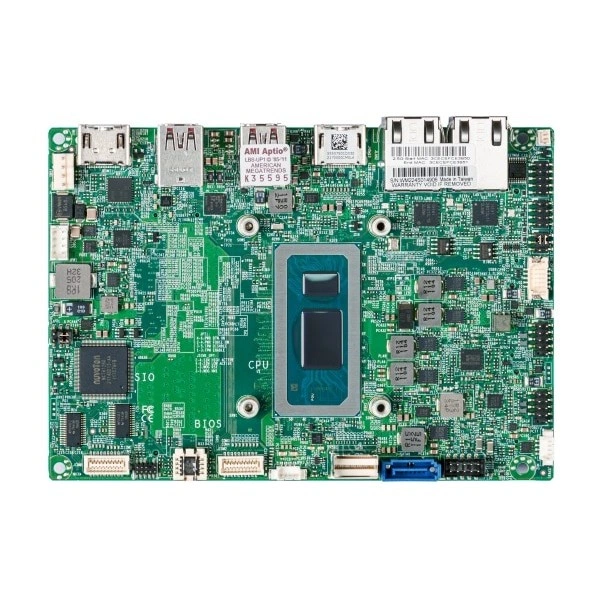

Материнская плата Supermicro X13SAN-E-WOHS (MBD-X13SAN-E-WOHS) DDR5, количество ядер: до 10C/12T; до 12MB кэш

Основное описание материнской платы Supermicro X13SAN-E-WOHS

Supermicro X13SAN-E-WOHS - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - 3.5" SBC.

Габариты - 5.7" x 4" (14.6cm x 10.16cm).

Количество ядер - до 10C/12T; до 12MB кэш.

Ограничения процессорной подсистемы - Поддерживается до 15W TDP Процессоры.

Поддержка памяти - Количество слотов: 2 слотов DIMM; Максимальная память (2DPC): до 64GB 4800MT/s non-ECC DDR5 SO-DIMM.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.

При подборе фиксируют точное исполнение MBD-X13SAN-E-WOHS. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.

Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.

Технические особенности

• Форм-фактор: 3.5" SBC
• Габариты: 5.7" x 4" (14.6cm x 10.16cm)
• Количество ядер: до 10C/12T; до 12MB кэш
• Ограничения процессорной подсистемы: Поддерживается до 15W TDP Процессоры
• Поддержка памяти: Количество слотов: 2 слотов DIMM; Максимальная память (2DPC): до 64GB 4800MT/s non-ECC DDR5 SO-DIMM
• Контроль вентиляторов: 4x 4-pin вентилятор разъёмы (до 4 вентиляторы)
• Последовательные интерфейсы: 4 COM порты (разъём)
• Дополнительные интерфейсы: 1 8-бит GPIO разъём порты; 1 SMBus разъём порты; 1 Система Вентилятор порты
• Чипсет: Система on Микросхема
• Сетевой контроллер: Два LAN с Intel® Ethernet Контроллер I225-IT, 2.5G, TSN, industrial grade
• Порты USB: 4 порты (Разъём); 2 Тип-A порты (Задний); 2 USB 3.2 Gen2 Тип-C порты (Задний)
• Аудиоподсистема: ALC 888S HD Аудио
• Программные средства управления: Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); SuperServer Automation Assistant (SAA); Watchdog; SuperDoctor® 5; vPro; AMT
• Интерфейсы SATA: 1 SATA (6Gbps) через Intel® 600 серия
• Бренд: Supermicro
• Модель: X13SAN-E-WOHS
• Артикул: MBD-X13SAN-E-WOHS
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X13SAN-E-WOHS подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.

При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro X13SAN-C-WOHS, Supermicro X13SAN-L-WOHS. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

При организации соединений учитывают направление выхода разъёмов. Это помогает согласовать кабель с монтажной геометрией устройств.

Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X13SAN-C-WOHS. При подборе для другой конфигурации полезно проверить такое исполнение: Celeron, количество ядер: до 5 ядра, 5 потоки / 8MB кэш. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

В качестве аналога рассмотрите Supermicro X13SAN-L-WOHS. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Intel® Core™ i3-1215UE процессор, количество ядер: до 6 ядра, 8 потоки / 10MB кэш. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.

Комплектация

В заявке на MBD-X13SAN-E-WOHS укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются CBL-OTHR-0986, CBL-CDAT-0665, CBL-PWEX-1029, CBL-SAST-0881. Необходимый состав поставки согласуют с выбранной конфигурацией.
