Артикул: MBD-X13SAN-C-WOHS
В наличии

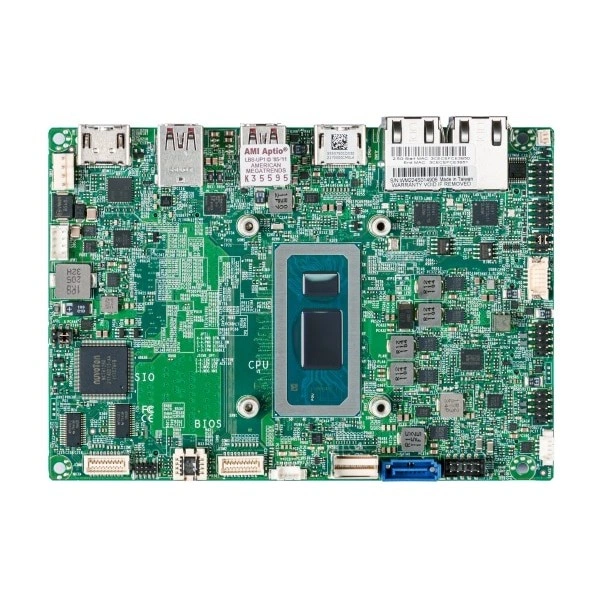

Материнская плата Supermicro X13SAN-C-WOHS (MBD-X13SAN-C-WOHS) Celeron, DDR5, количество ядер: до 5 ядра, 5 потоки / 8MB кэш
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X13SAN-C-WOHS
Supermicro X13SAN-C-WOHS - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - 3.5" SBC.
Габариты - 5.7" x 4" (14.6cm x 10.16cm).
Процессоры и сокет - Intel® Celeron® процессор 7305E.
Количество ядер - до 5 ядра, 5 потоки / 8MB кэш.
Количество слотов DIMM - 2 слотов DIMM; до 64GB небуферизованная non-ECC SODIMM, DDR5-4800MT/s.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
При подборе фиксируют точное исполнение MBD-X13SAN-C-WOHS. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.
Технические особенности
- Форм-фактор: 3.5" SBC
- Габариты: 5.7" x 4" (14.6cm x 10.16cm)
- Процессоры и сокет: Intel® Celeron® процессор 7305E
- Количество ядер: до 5 ядра, 5 потоки / 8MB кэш
- Количество слотов DIMM: 2 слотов DIMM; до 64GB небуферизованная non-ECC SODIMM, DDR5-4800MT/s
- Чипсет: Система on Микросхема
- Напряжение памяти: 1.1V
- Функции BIOS: ACPI 6.4; SMBIOS 3.5 или новее; UEFI 2.8; PCI FW 3.0; Пробуждение по часам реального времени RTC
- Объёмы модулей DIMM: 8GB, 16GB, 32GB
- Интерфейсы SATA: Intel® 600 серия контроллер для 1 SATA порты; 1 SATA3 порты
- Бренд: Supermicro
- Индикаторы: Питание LED; LAN активность LED; HDD активность LED
- Последовательный порт: 4 COM, 2 RS-232/422/485 с управление потоком, 2 RS-232
- Управление электропитанием: Управление питанием ACPI, Wake-On-LAN, Force Питание On by Перемычка, Управление из питание-on для восстановление от AC питание потеря, +12-24V Питание DC Вход
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X13SAN-C-WOHS подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro X13SAN-E-WOHS, Supermicro X13SAN-H-WOHS. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X13SAN-E-WOHS. Для сопоставления аппаратных возможностей можно рассмотреть вариант: количество ядер: до 10C/12T; до 12MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro X13SAN-H-WOHS. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: до 10C/12T; до 12MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Комплектация
В спецификации поставки для MBD-X13SAN-C-WOHS зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются CBL-OTHR-0986, CBL-CDAT-0665, CBL-PWEX-1029, CBL-SAST-0881. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X13SAN-C-WOHS
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Графическая подсистема
- 4 независимых дисплея от Два DP (Alt режим)/HDMI 2.0b/HDMI1.4
- Дополнительные интерфейсы
- 1 8-бит GPIO разъём; 1 SMBus разъём; 1 Система Вентилятор
- Интерфейсы SATA
- Intel® 600 серия контроллер для 1 SATA порты; 1 SATA3 порты
- Последовательный порт
- 4 COM, 2 RS-232/422/485 с управление потоком, 2 RS-232
- Разъёмы M.2
- M.2 Интерфейс: 1 PCIe 3.0; Форм-фактор: 2230, 2242/2280; Ключ: E-key, B-key
- Сетевые контроллеры
- Два LAN с Intel® Ethernet Контроллер I225-IT, 2.5G, TSN, industrial grade
- Слоты PCIe
- 1 PCIe 4.0 x4 SlimSAS
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X13SAN-C-WOHS
- Бренд
- Supermicro
- Габариты
- 5.7" x 4" (14.6cm x 10.16cm)
- Модель
- X13SAN-C-WOHS
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- 3.5" SBC
Оперативная память
- Количество слотов DIMM
- 2 слотов DIMM; до 64GB небуферизованная non-ECC SODIMM, DDR5-4800MT/s
- Напряжение памяти
- 1.1V
- Объёмы модулей DIMM
- 8GB, 16GB, 32GB
- Скорость памяти
- 4800 MT/s non-ECC DDR5 SODIMM Небуферизованная
Питание и охлаждение
- Дополнительные функции
- RoHS
- Индикаторы
- Питание LED; LAN активность LED; HDD активность LED
- Контроль вентиляторов
- 4x 4-pin вентилятор разъёмы (до 4 вентиляторы)
- Контроль напряжений
- VBAT, +5V, +3.3V, +12V, +1.8V PCH, +3.3V дежурный режим, Vmem, Vcore, +1.05V
- Контроль температуры
- CPU тепловой защита поддержка; peripheral температура; Система температура; CPU температура; PCH температура
Процессорная подсистема
- Количество ядер
- до 5 ядра, 5 потоки / 8MB кэш
- Процессоры и сокет
- Intel® Celeron® процессор 7305E
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- Supermicro Server Manager (SSM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), SuperServer Automation Assistant (SAA); Watchdog, SuperDoctor® 5
- Тип BIOS
- AMIUEFI
- Управление электропитанием
- Управление питанием ACPI, Wake-On-LAN, Force Питание On by Перемычка, Управление из питание-on для восстановление от AC питание потеря, +12-24V Питание DC Вход
- Функции BIOS
- ACPI 6.4; SMBIOS 3.5 или новее; UEFI 2.8; PCI FW 3.0; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 85°C (32°F - 185°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
