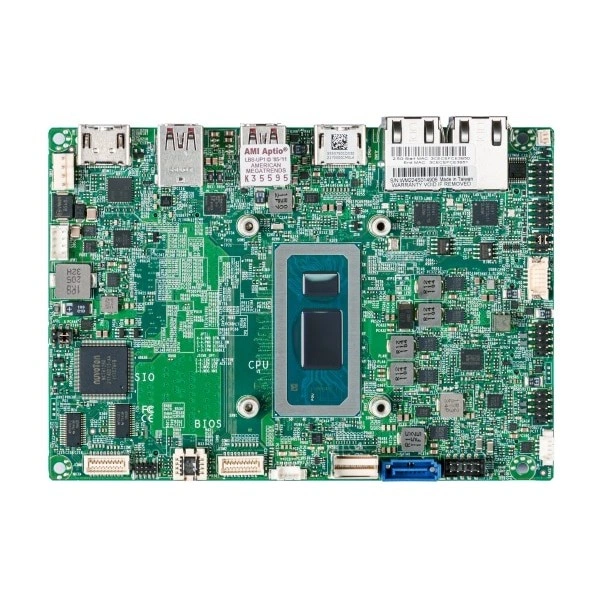

Материнская плата Supermicro X13SAN-L-WOHS (MBD-X13SAN-L-WOHS) Intel® Core™ i3-1215UE процессор, DDR5, количество ядер: до 6 ядра, 8 потоки / 10MB кэш

Основное описание материнской платы Supermicro X13SAN-L-WOHS

Supermicro X13SAN-L-WOHS - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - 3.5" SBC.

Габариты - 5.7" x 4" (14.6cm x 10.16cm).

Процессоры и сокет - 12th поколение Intel® Core™ i3-1215UE процессор.

Количество ядер - до 6 ядра, 8 потоки / 10MB кэш.

Количество слотов DIMM - 2 слотов DIMM; до 64GB небуферизованная non-ECC SODIMM, DDR5-4800MT/s.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.

При подборе фиксируют точное исполнение MBD-X13SAN-L-WOHS. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.

При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.

Технические особенности

• Форм-фактор: 3.5" SBC
• Габариты: 5.7" x 4" (14.6cm x 10.16cm)
• Процессоры и сокет: 12th поколение Intel® Core™ i3-1215UE процессор
• Количество ядер: до 6 ядра, 8 потоки / 10MB кэш
• Количество слотов DIMM: 2 слотов DIMM; до 64GB небуферизованная non-ECC SODIMM, DDR5-4800MT/s
• Контроль вентиляторов: 4x 4-pin вентилятор разъёмы (до 4 вентиляторы)
• Чипсет: Система on Микросхема
• Дополнительные интерфейсы: 1 8-бит GPIO разъём; 1 SMBus разъём; 1 Система Вентилятор
• Индикаторы: Питание LED; LAN активность LED; HDD активность LED
• Аппаратные функции: Trusted Platform Module (TPM) 2.0
• Интерфейсы SATA: Intel® 600 серия контроллер для 1 SATA порты; 1 SATA3 порты
• Разъёмы M.2: M.2 Интерфейс: 1 PCIe 3.0; Форм-фактор: 2230, 2242/2280; Ключ: E-key, B-key
• Последовательный порт: 4 COM, 2 RS-232/422/485 с управление потоком, 2 RS-232
• Контроль напряжений: VBAT, +5V, +3.3V, +12V, +1.8V PCH, +3.3V дежурный режим, Vmem, Vcore, +1.05V
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X13SAN-L-WOHS подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При отработке прикладного решения сравнивают несколько согласованных конфигураций. Выбор выполняют по результатам целевого тестирования.

Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro X13SAN-C-WOHS, Supermicro X13SAN-E-WOHS. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.

При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X13SAN-C-WOHS. В спецификации альтернативного проекта ориентиром служат параметры: Celeron, количество ядер: до 5 ядра, 5 потоки / 8MB кэш. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

В качестве аналога рассмотрите Supermicro X13SAN-E-WOHS. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: до 10C/12T; до 12MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.

Комплектация

Комплектование позиции MBD-X13SAN-L-WOHS удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются CBL-OTHR-0986, CBL-CDAT-0665, CBL-PWEX-1029, CBL-SAST-0881. Необходимый состав поставки согласуют с выбранной конфигурацией.
