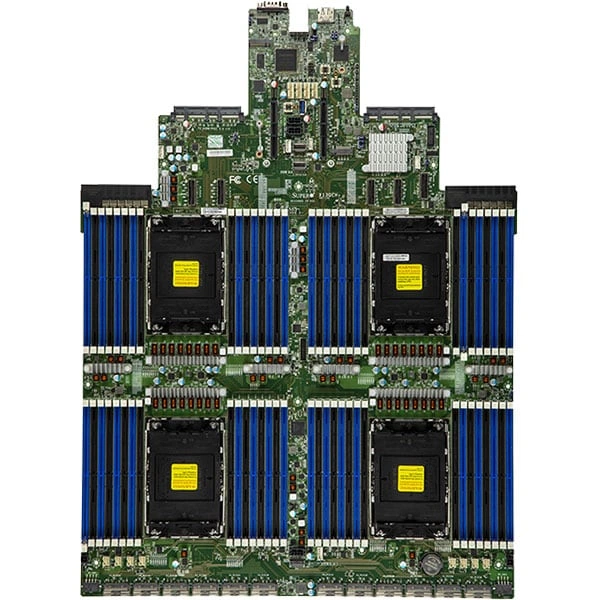

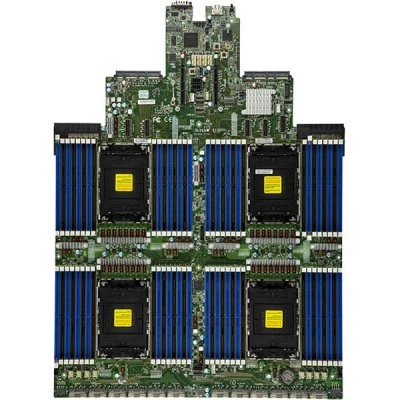

Материнская плата Supermicro X13QEH+ (MBD-X13QEH+) специальный форм-фактор, LGA-1700, ECC DDR5

Основное описание материнской платы Supermicro X13QEH+

Supermicro X13QEH+ - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 16.8" x 22.87" (426.72cm x 580.9cm).

Процессоры и сокет - Четыре сокет V0 (LGA-1700); 4-го поколения Intel® Xeon® Scalable процессоры.

Количество ядер - до 64C.

Ограничения процессорной подсистемы - Поддерживается до 350W TDP Процессоры.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.

При подборе фиксируют точное исполнение MBD-X13QEH+. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.

Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 16.8" x 22.87" (426.72cm x 580.9cm)
• Процессоры и сокет: Четыре сокет V0 (LGA-1700); 4-го поколения Intel® Xeon® Scalable процессоры
• Количество ядер: до 64C
• Ограничения процессорной подсистемы: Поддерживается до 350W TDP Процессоры
• Тип BIOS: AMI 64MB UEFI
• Контроль напряжений: +12V,+3.3V,+3.3V дежурный режим,+5V,+5V дежурный режим,CPU температура,CPU тепловой защита поддержка,Скорость вентилятора управление,Память температура,PCH температура,Peripheral температура,Платформа Environment Управление Интерфейс (PECI)/(TSI),Система температура,Veore,Vmem
• Последовательные интерфейсы: 1 COM порты (задний)
• Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
• Поддержка памяти: Количество слотов: 64 слотов DIMM; Максимальная память (2DPC): до 8TB ECC DDR5 RDIMM
• Контроль вентиляторов: 8x 4-pin вентилятор разъёмы (до 8 вентиляторы)
• Напряжение памяти: 1.1V
• Порты USB: 2 Тип-A порты (Задний)
• Аппаратные функции: Trusted Platform Module (TPM) 2.0
• Бренд: Supermicro
• Модель: X13QEH+
• Артикул: MBD-X13QEH+
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X13QEH+ подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.

В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro X13DEH, Supermicro X13DEM. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.

Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X13DEH. Этот вариант рассматривают для проекта со следующими требованиями: LGA-4677, специальный форм-фактор. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

В качестве аналога рассмотрите Supermicro X13DEM. Для сопоставления аппаратных возможностей можно рассмотреть вариант: LGA-4677, специальный форм-фактор. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.

Комплектация

При подборе MBD-X13QEH+ согласуйте комплект оборудования с проектной схемой монтажа и подключений. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
