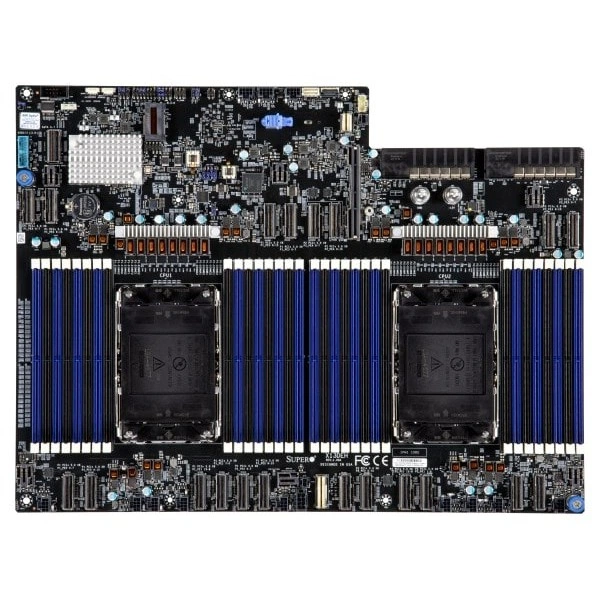

Материнская плата Supermicro X13DEH (MBD-X13DEH) специальный форм-фактор, LGA-4677, ECC DDR5

Основное описание материнской платы Supermicro X13DEH

Supermicro X13DEH - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 12" x 16.5" (30.48cm x 41.91cm).

Процессоры и сокет - Два сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры; Поддерживается Intel Xeon CPU Максимум серия с высокий bandwidth память (HBM).

Количество ядер - до 64C.

Ограничения процессорной подсистемы - Поддерживается до 350W TDP Процессоры.

Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.

Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.

При подборе фиксируют точное исполнение MBD-X13DEH. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.

Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 12" x 16.5" (30.48cm x 41.91cm)
• Процессоры и сокет: Два сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры; Поддерживается Intel Xeon CPU Максимум серия с высокий bandwidth память (HBM)
• Количество ядер: до 64C
• Ограничения процессорной подсистемы: Поддерживается до 350W TDP Процессоры
• Функции BIOS: Plug and Play (PnP); PCI FW 3.2; ACPI 6.4; UEFI 2.8A; SMBIOS 2.8/3.5
• Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Утилиты
• Интерфейсы SATA: 1 SATA (6Gbps) через Intel® C741; через SlimSAS LP
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Тип BIOS: AMI 32MB UEFI
• Контроль температуры: CPU тепловой защита поддержка; Мониторинг для CPU и корпус окружающая среда; PECI; Тепловой контроль 2 (TM2) поддержка
• Чипсет: Intel® C741
• Контроль напряжений: +12V,+3.3V,+5V,+5V дежурный режим,5 -вентилятор состояние,Корпус вскрытие разъём,Чипсет напряжение,Память Напряжения,Контроль CPU напряжения,Поддерживается система управление утилита,Система уровень управление,VBAT
• Напряжение памяти: 1.1V
• Бренд: Supermicro
• Модель: X13DEH
• Артикул: MBD-X13DEH
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
