Артикул: MBD-X11SPH-nCTF
В наличии

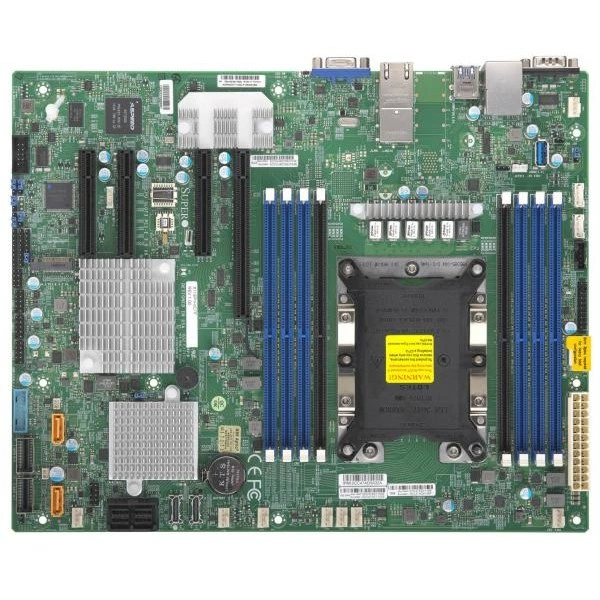

Материнская плата Supermicro X11SPH-nCTF (MBD-X11SPH-nCTF) ATX, LGA-3647, Intel Xeon Scalable процессоры-SP
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SPH-nCTF
Supermicro X11SPH-nCTF - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - ATX.
Габариты - 12" x 9.6" (30.48cm x 24.38cm).
Процессоры и сокет - 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры; Один сокет сокет P (LGA-3647) поддерживается, CPU TDP поддерживается до 205W TDP.
Количество ядер - до 28 ядра.
Ограничения процессорной подсистемы - версия BIOS 3.0a или новее требуется до поддержка 2nd поколение Intel Xeon Scalable процессоры-SP; версия BIOS 3.2 или новее требуется до поддержка 2-го поколения Intel® Xeon® Scalable процессоры (codenamed Cascade Lake-R).
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
При подборе фиксируют точное исполнение MBD-X11SPH-nCTF. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Технические особенности
- Форм-фактор: ATX
- Габариты: 12" x 9.6" (30.48cm x 24.38cm)
- Процессоры и сокет: 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры; Один сокет сокет P (LGA-3647) поддерживается, CPU TDP поддерживается до 205W TDP
- Количество ядер: до 28 ядра
- Ограничения процессорной подсистемы: версия BIOS 3.0a или новее требуется до поддержка 2nd поколение Intel Xeon Scalable процессоры-SP; версия BIOS 3.2 или новее требуется до поддержка 2-го поколения Intel® Xeon® Scalable процессоры (codenamed Cascade Lake-R)
- Тип BIOS: AMI UEFI
- Объёмы модулей DIMM: LRDIMM: 32GB, 64GB, 128GB; RDIMM: 8GB, 16GB, 32GB, 64GB
- Рабочая температура: 0°C - 50°C (32°F - 122°F)
- Скорость памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)
- Разъёмы M.2: M.2 Интерфейс: PCIe 3.0 x4; SATA; Форм-фактор: 2280; Ключ: M-key
- Сетевые контроллеры: Два LAN с 10GBase-T с Intel® X722 + X557
- Графическая подсистема: 1 ASPEED AST2500 BMC порты
- Артикул: MBD-X11SPH-nCTF
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SPH-nCTF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При масштабировании вычислений оценивают ограничения всей конфигурации. Выбор оборудования связывают с архитектурой целевой задачи.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X11SPG-TF. В спецификации альтернативного проекта ориентиром служат параметры: специальный форм-фактор, специальный форм-фактор. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro X11DPT. В спецификации альтернативного проекта ориентиром служат параметры: специальный форм-фактор Twin, специальный форм-фактор Twin. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.
Комплектация
Для исполнения MBD-X11SPH-nCTF заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CBL-0044L, MCP-260-00109-0N, MCP-260-00114-0N, AOM-TPM-9670V. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SPH-nCTF
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2500 BMC порты
- Интерфейсы SAS
- 8 SAS порты
- Интерфейсы SATA
- Broadcom® 3008 SW контроллер для 8 SAS3 (12 Gbps) порты; RAID 0,1,10; Intel® C622 контроллер для 10 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 10 SATA3 (6Gbps) порты
- Поддержка DOM
- 2 SATA DOM (Disk on Module) поддержка разъёма питания
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 6 USB 2.0 порты (6 через разъём)
- Последовательный порт
- 1 COM; 1 COM
- Разъёмы M.2
- M.2 Интерфейс: PCIe 3.0 x4; SATA; Форм-фактор: 2280; Ключ: M-key
- Сетевые контроллеры
- Два LAN с 10GBase-T с Intel® X722 + X557
- Сетевые порты LAN
- 2 RJ45 10GBase-T порты
- Слоты PCIe
- 1 PCIe 3.0 x16 (x16 или x8 ),; 1 PCIe 3.0 x8 (x0 или x8 ),; 1 PCIe 3.0 x8,; 1 PCIe 3.0 x4 (в x8 слот)
- Удалённое управление IPMI
- ASPEED AST2500
- Чипсет
- Intel® C622
Конструкция и монтаж
- Артикул
- MBD-X11SPH-nCTF
- Бренд
- Supermicro
- Габариты
- 12" x 9.6" (30.48cm x 24.38cm)
- Модель
- X11SPH-nCTF
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- ATX
Оперативная память
- Количество слотов DIMM
- 8 слотов DIMM; до 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; до 2TB 3DS ECC RDIMM, DDR4-2933MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- LRDIMM: 32GB, 64GB, 128GB; RDIMM: 8GB, 16GB, 32GB, 64GB
- Скорость памяти
- 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)
Питание и охлаждение
- Дополнительные функции
- WOL; UID; RoHS; Управление из питание-on для восстановление от AC питание потеря; ACPI питание управление
- Индикаторы
- UID/remote UID LED; Индикатор режима ожидания LED; CPU/система перегрев LED
- Контроль вентиляторов
- 8x 4-pin вентилятор разъёмы (до 8 вентиляторы); Система уровень управление; PWM вентилятор скорость управление; Скорость вентилятора управление; Индикатор перегрева индикация
- Контроль напряжений
- VBAT, Поддерживается система управление утилита, Контроль CPU напряжения, Корпус вскрытие разъём, 3.3V дежурный режим, +5V дежурный режим, +5V, +3.3V, +12V, +1.8V, 8 -вентилятор состояние
- Контроль температуры
- CPU тепловой защита поддержка; PECI
Процессорная подсистема
- Количество ядер
- до 28 ядра
- Ограничения процессорной подсистемы
- версия BIOS 3.0a или новее требуется до поддержка 2nd поколение Intel Xeon Scalable процессоры-SP; версия BIOS 3.2 или новее требуется до поддержка 2-го поколения Intel® Xeon® Scalable процессоры (codenamed Cascade Lake-R)
- Процессоры и сокет
- 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры; Один сокет сокет P (LGA-3647) поддерживается, CPU TDP поддерживается до 205W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, NMI, SUM, KVM с выделенный LAN, SPM, Intel® Узел Manager, IPMI2.0, Watchdog
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление, Управление питанием ACPI
- Функции BIOS
- ACPI 6.0; Пробуждение по часам реального времени RTC; SMBIOS 3.0 или новее
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 50°C (32°F - 122°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
