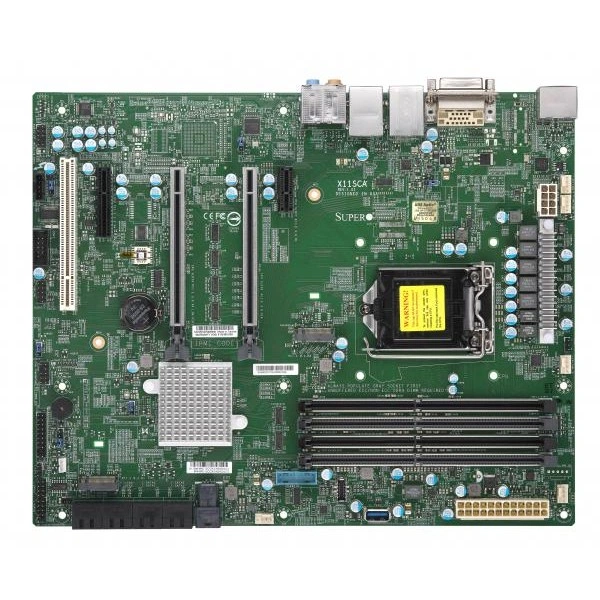

Материнская плата Supermicro X11SCA (MBD-X11SCA) ATX, LGA-1151, DDR4

Основное описание материнской платы Supermicro X11SCA

Supermicro X11SCA - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - ATX.

Габариты - 12" x 9.6" (30.48cm x 24.38cm).

Процессоры и сокет - Intel® Xeon® E-2100 процессор, Intel® Xeon® E-2200 процессор, 8th/9th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® процессор; Один сокет сокет H4 (LGA-1151) поддерживается, CPU TDP поддерживается до 95W TDP.

Количество слотов DIMM - 4 слотов DIMM; до 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2666MT/s.

Скорость памяти - 2666/2400/2133/1866/1600 MT/s SDRAM 72-бит, 288-pin.

Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.

Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.

При подборе фиксируют точное исполнение MBD-X11SCA. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Технические особенности

• Форм-фактор: ATX
• Габариты: 12" x 9.6" (30.48cm x 24.38cm)
• Процессоры и сокет: Intel® Xeon® E-2100 процессор, Intel® Xeon® E-2200 процессор, 8th/9th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® процессор; Один сокет сокет H4 (LGA-1151) поддерживается, CPU TDP поддерживается до 95W TDP
• Количество слотов DIMM: 4 слотов DIMM; до 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2666MT/s
• Скорость памяти: 2666/2400/2133/1866/1600 MT/s SDRAM 72-бит, 288-pin
• Рабочая температура: 0°C - 50°C (32°F - 122°F)
• Сетевые порты LAN: 2 1GbE LAN порты
• Индикаторы: Дежурный режим alert LED
• Сетевые контроллеры: Один LAN с Intel® PHY I219LM LAN контроллер; Один LAN с Intel® Ethernet Контроллер I210-AT, Поддержка vPro
• Чипсет: Intel® C246
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Видеовыходы: 1 DVI - D порты
• Программные средства управления: SuperDoctor® 5, AMT, vPro, Watchdog; SuperDoctor 5
• Графическая подсистема: Intel UHD P630 graphic(For CPU Xeon E-21XXG/E-22XXG серия только)
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
