Артикул: MBD-X11SCQ
В наличии

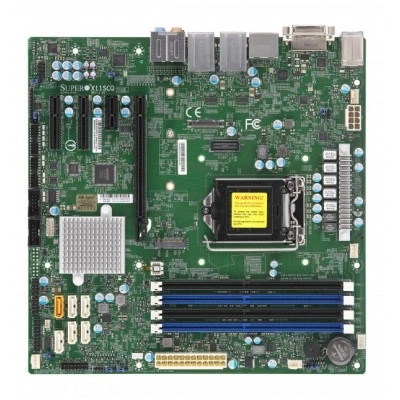

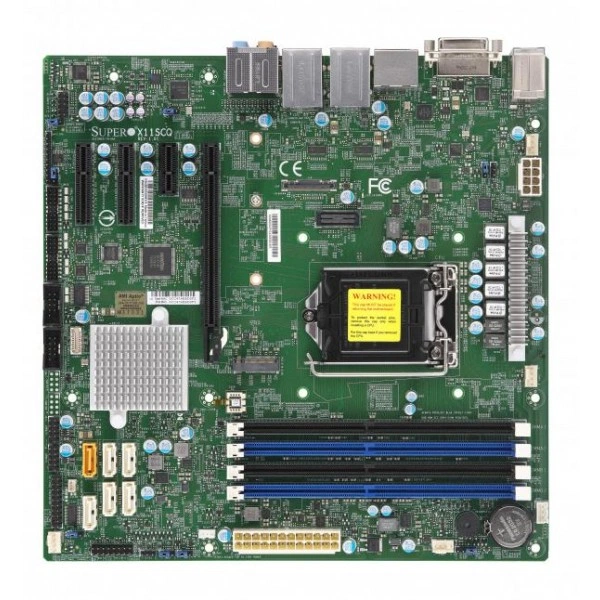

Материнская плата Supermicro X11SCQ (MBD-X11SCQ) LGA-1151, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SCQ
Supermicro X11SCQ - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - uATX.
Габариты - 9.6" x 9.6" (24.38cm x 24.38cm).
Процессоры и сокет - 8th/9th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® процессор; Один сокет LGA-1151 (сокет H4) поддерживается, CPU TDP поддерживается до 95W TDP.
Количество слотов DIMM - 4 слотов DIMM; до 64GB небуферизованная non-ECC UDIMM, DDR4-2666MT/s.
Скорость памяти - 2666/2400/2133/1866/1600 MT/s SDRAM 72-бит, 288-pin.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
При подборе фиксируют точное исполнение MBD-X11SCQ. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Технические особенности
- Форм-фактор: uATX
- Габариты: 9.6" x 9.6" (24.38cm x 24.38cm)
- Процессоры и сокет: 8th/9th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® процессор; Один сокет LGA-1151 (сокет H4) поддерживается, CPU TDP поддерживается до 95W TDP
- Количество слотов DIMM: 4 слотов DIMM; до 64GB небуферизованная non-ECC UDIMM, DDR4-2666MT/s
- Скорость памяти: 2666/2400/2133/1866/1600 MT/s SDRAM 72-бит, 288-pin
- Контроль вентиляторов: 4x 4-pin вентилятор разъёмы (до 4 вентиляторы); 4 вентиляторы с тахометр мониторинг
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Функции BIOS: ACPI 6.1; SMBIOS 3.1; PCI FW 3.0; UEFI 2.6; Пробуждение по часам реального времени RTC
- Последовательный порт: 6 COM Порт (6 разъём)
- Контроль температуры: Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка
- Дополнительные функции: RoHS; M.2 NGFF разъём; Корпус вскрытие разъём; ATX разъём питания; ACPI питание управление
- Сетевые порты LAN: 2 RJ45 Gigabit Ethernet LAN порты
- Поддержка DOM: 1 SuperDOM (Disk on Module) порт с build питание
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SCQ подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При масштабировании вычислений оценивают ограничения всей конфигурации. Выбор оборудования связывают с архитектурой целевой задачи.
Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X11SCV-Q. В спецификации альтернативного проекта ориентиром служат параметры: Mini-ITX, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X11SCA. При подборе для другой конфигурации полезно проверить такое исполнение: ATX, 1GbE. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Комплектация
При заказе согласуйте состав позиции MBD-X11SCQ вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются CBL-0044L, MCP-260-00125-0N, CBL-CUSB-0984, CBL-0010L. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SCQ
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Аудиоподсистема
- 7.1 HD Аудио
- Видеовыходы
- 1 DVI - D порты, 1 eDP (Встраиваемый DisplayPort) порты, 1 DP (DisplayPort) порты, 1 HDMI порты
- Графическая подсистема
- 1 Intel® HD Graphics порты
- Интерфейсы SATA
- Intel® Q370 контроллер для 6 SATA3 (6 Gbps) порты; RAID 0,1,5,10
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порт с build питание
- Поддержка TPM
- 1 TPM Разъём & Микросхема оба
- Порты USB
- 6 USB 2.0 порты (4 через разъём; 2 задний); 10 USB 3.2 Gen2 порты (2 через разъём; 2 задний тип A; 4 задний; 2 задний тип C)
- Последовательный порт
- 6 COM Порт (6 разъём)
- Разъёмы M.2
- M.2 Интерфейс: 1 PCIe 3.0 x4; Форм-фактор: 2242/2280/22110; Ключ: M-key
- Сетевые контроллеры
- Один LAN с Intel® PHY I219LM LAN контроллер; Один LAN с Intel® Ethernet Контроллер I210-AT
- Сетевые порты LAN
- 2 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 PCIe 3.0 x16,; 1 PCIe 3.0 x1,; 2 PCIe 3.0 x4
- Чипсет
- Intel® Q370
Конструкция и монтаж
- Артикул
- MBD-X11SCQ
- Бренд
- Supermicro
- Габариты
- 9.6" x 9.6" (24.38cm x 24.38cm)
- Модель
- X11SCQ
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- uATX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 64GB небуферизованная non-ECC UDIMM, DDR4-2666MT/s
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB
- Скорость памяти
- 2666/2400/2133/1866/1600 MT/s SDRAM 72-бит, 288-pin
Питание и охлаждение
- Дополнительные функции
- RoHS; M.2 NGFF разъём; Корпус вскрытие разъём; ATX разъём питания; ACPI питание управление
- Индикаторы
- Питание LED
- Контроль вентиляторов
- 4x 4-pin вентилятор разъёмы (до 4 вентиляторы); 4 вентиляторы с тахометр мониторинг
- Контроль напряжений
- VBAT, Система температура, Контроль CPU напряжения, Корпус вскрытие разъём, 4 вентиляторы с тахометр мониторинг, 1.2V (VDIMM), +5V, +3.3V, +12V, Память Напряжения
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка
Процессорная подсистема
- Процессоры и сокет
- 8th/9th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® процессор; Один сокет LGA-1151 (сокет H4) поддерживается, CPU TDP поддерживается до 95W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, NMI, AMT, vPro, Watchdog; SuperDoctor 5
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI, ATX Питание разъём
- Функции BIOS
- ACPI 6.1; SMBIOS 3.1; PCI FW 3.0; UEFI 2.6; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
