Артикул: MBD-X11SCV-Q
В наличии

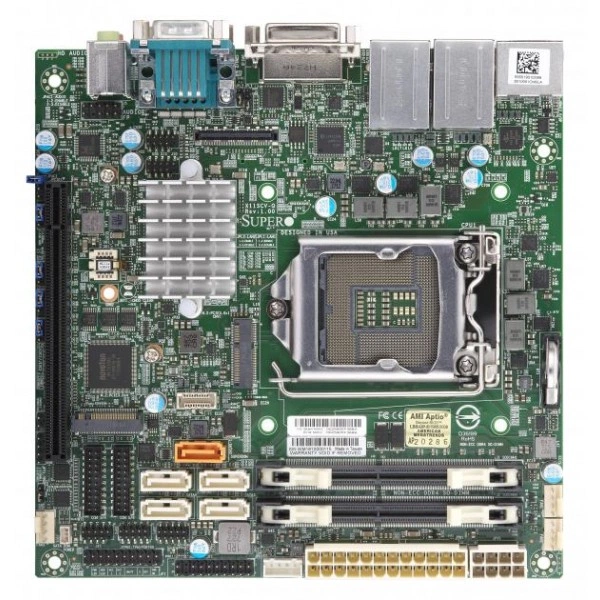

Материнская плата Supermicro X11SCV-Q (MBD-X11SCV-Q) Mini-ITX, LGA-1151, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SCV-Q
Supermicro X11SCV-Q - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).
Процессоры и сокет - 8th/9th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® процессор; Один сокет LGA-1151 (сокет H4) поддерживается, CPU TDP поддерживается до 65W TDP.
Количество слотов DIMM - 2 слотов DIMM; до 64GB небуферизованная non-ECC SODIMM, DDR4-2666MT/s.
Тип памяти - non-ECC DDR4 SODIMM Небуферизованная.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
При подборе фиксируют точное исполнение MBD-X11SCV-Q. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
- Процессоры и сокет: 8th/9th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® процессор; Один сокет LGA-1151 (сокет H4) поддерживается, CPU TDP поддерживается до 65W TDP
- Количество слотов DIMM: 2 слотов DIMM; до 64GB небуферизованная non-ECC SODIMM, DDR4-2666MT/s
- Тип памяти: non-ECC DDR4 SODIMM Небуферизованная
- Объёмы модулей DIMM: 4GB, 8GB, 16GB, 32GB
- Дополнительные функции: WOL, Система уровень управление, RoHS, M.2 NGFF разъём, Корпус вскрытие контроль, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания, 12V DC или ATX Питание Source
- Поддержка TPM: 1 TPM Разъём & Микросхема оба
- Графическая подсистема: 1 Intel® HD Graphics порты; 3 независимых дисплея, HDMI 2.0
- Рабочая относительная влажность: 10% - 85% (без конденсации)
- Последовательный порт: 4 COM; 2 COM Порт (2 задний), 4COM порт поддержка RS-232 thru pin разъём; 2COM поддержка RS-232/422/485 в задний
- Сетевые порты LAN: 2 RJ45
- Управление электропитанием: ATX Питание разъём, +12V Питание DC Вход
- Рабочая температура: 0°C - 60°C (32°F - 140°F)
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SCV-Q подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro SYS-5029C-TN2. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X11SSV-LVDS. Для сопоставления аппаратных возможностей можно рассмотреть вариант: разъёмы m.2: Форм-фактор: 2280, 2242, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X11SCQ. Этот вариант рассматривают для проекта со следующими требованиями: uATX, uATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Комплектация
В спецификации поставки для MBD-X11SCV-Q зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются CBL-0044L, MCP-260-00136-0N, CBL-CUSB-0984, MCP-260-00137-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SCV-Q
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 DVI - D порты, 1 eDP (Встраиваемый DisplayPort) порты
- Графическая подсистема
- 1 Intel® HD Graphics порты; 3 независимых дисплея, HDMI 2.0
- Интерфейсы SATA
- Intel® Q370 контроллер для 5 SATA3 (6 Gbps) порты; RAID 0,1,5,10; X11SCV-Q: Q370 контроллер для 5SATA3 порты;RAID 0,1,5,10
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порт с build питание
- Поддержка TPM
- 1 TPM Разъём & Микросхема оба
- Порты USB
- 4 USB 3.2 Gen2 порты (4 задний); USB 3.1 поколение 2
- Последовательный порт
- 4 COM; 2 COM Порт (2 задний), 4COM порт поддержка RS-232 thru pin разъём; 2COM поддержка RS-232/422/485 в задний
- Разъёмы M.2
- M.2 Интерфейс: 1 CNVi/PCIe 3.0 x1; 1 PCIe 3.0 x4; Форм-фактор: 2230, 2242/2280; Ключ: E-key, M-key
- Сетевые контроллеры
- Один LAN с Intel® PHY I219LM LAN контроллер; Один LAN с Intel® Ethernet Контроллер I210-AT
- Сетевые порты LAN
- 2 RJ45
- Слоты PCIe
- 1 PCIe 3.0 x16
- Чипсет
- Intel® Q370
Конструкция и монтаж
- Артикул
- MBD-X11SCV-Q
- Бренд
- Supermicro
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Модель
- X11SCV-Q
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- 2 слотов DIMM; до 64GB небуферизованная non-ECC SODIMM, DDR4-2666MT/s
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Тип памяти
- non-ECC DDR4 SODIMM Небуферизованная
Питание и охлаждение
- Дополнительные функции
- WOL, Система уровень управление, RoHS, M.2 NGFF разъём, Корпус вскрытие контроль, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания, 12V DC или ATX Питание Source
- Индикаторы
- CPU/система перегрев LED
- Контроль вентиляторов
- 3x 4-pin вентилятор разъёмы (до 3 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, PWM вентилятор скорость управление, Низкий шум вентилятор скорость управление, Скорость вентилятора управление, 3 вентиляторы с тахометр мониторинг, Индикатор перегрева индикация
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, HT, 3 -вентилятор состояние, +5V дежурный режим, +5V, +3.3V, +1.8V
- Контроль температуры
- PECI
Процессорная подсистема
- Процессоры и сокет
- 8th/9th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® процессор; Один сокет LGA-1151 (сокет H4) поддерживается, CPU TDP поддерживается до 65W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, NMI, AMT, vPro, Watchdog; SuperDoctor 5
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- ATX Питание разъём, +12V Питание DC Вход
- Функции BIOS
- ACPI 6.1; SMBIOS 3.1; PCI FW 3.0; UEFI 2.6; RTC Wakeup BIOS setup option
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -30°C - 60°C (-22°F - 140°F)
