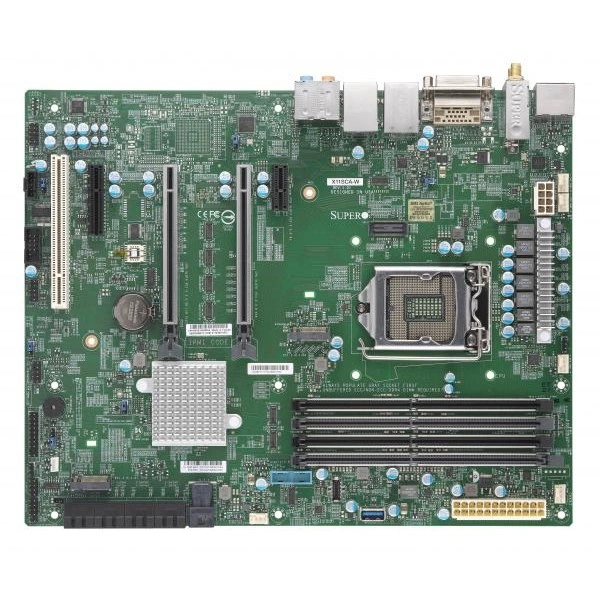

Материнская плата Supermicro X11SCA-W (MBD-X11SCA-W) ATX, LGA-1151, DDR4

Основное описание материнской платы Supermicro X11SCA-W

Supermicro X11SCA-W - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - ATX.

Габариты - 12" x 9.6" (30.48cm x 24.38cm).

Процессоры и сокет - Intel® Xeon® E-2100 процессор, Intel® Xeon® E-2200 процессор, 8th/9th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® процессор; Один сокет сокет H4 (LGA-1151) поддерживается, CPU TDP поддерживается до 95W TDP.

Количество слотов DIMM - 4 слотов DIMM; до 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2666MT/s.

Скорость памяти - 2666/2400/2133/1866/1600 MT/s SDRAM 72-бит, 288-pin.

Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

При подборе фиксируют точное исполнение MBD-X11SCA-W. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Технические особенности

• Форм-фактор: ATX
• Габариты: 12" x 9.6" (30.48cm x 24.38cm)
• Процессоры и сокет: Intel® Xeon® E-2100 процессор, Intel® Xeon® E-2200 процессор, 8th/9th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® процессор; Один сокет сокет H4 (LGA-1151) поддерживается, CPU TDP поддерживается до 95W TDP
• Количество слотов DIMM: 4 слотов DIMM; до 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2666MT/s
• Скорость памяти: 2666/2400/2133/1866/1600 MT/s SDRAM 72-бит, 288-pin
• Тип BIOS: 128MB UEFI
• Разъёмы M.2: M.2 Интерфейс: 2 PCIe 3.0 x4; Форм-фактор: 2242/2260/2280/22110; Ключ: M-key
• Артикул: MBD-X11SCA-W
• Модель: X11SCA-W
• Температура хранения: -20°C - 60°C (-4°F - 140°F)
• Рабочая температура: 0°C - 50°C (32°F - 122°F)
• Чипсет: Intel® C246
• Контроль вентиляторов: PWM вентилятор скорость управление; Низкий шум вентилятор скорость управление; Скорость вентилятора управление; 5 вентиляторы с тахометр состояние мониторинг
• Бренд: Supermicro
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X11SCA-W подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.

В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.

Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro B2SC1-CPU. При подборе для другой конфигурации полезно проверить такое исполнение: специальный форм-фактор, IPMI. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

В качестве аналога рассмотрите Supermicro X11SCQ-L. Этот вариант рассматривают для проекта со следующими требованиями: uATX, uATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.

Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.

Комплектация

В спецификации поставки для MBD-X11SCA-W зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются MCP-260-00122-0N, MCP-450-00005-0B, MCP-450-00006-0B, CBL-0044L. Необходимый состав поставки согласуют с выбранной конфигурацией.
