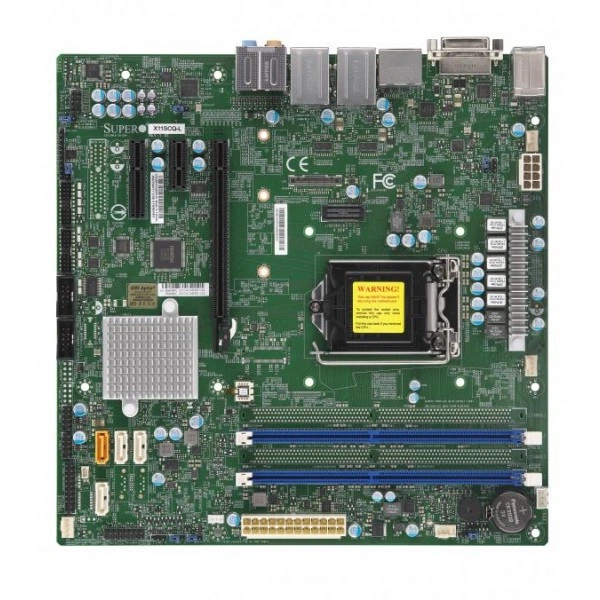

Материнская плата Supermicro X11SCQ-L (MBD-X11SCQ-L) LGA-1151, DDR4

Основное описание материнской платы Supermicro X11SCQ-L

Supermicro X11SCQ-L - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - uATX.

Габариты - 9.6" x 9.6" (24.38cm x 24.38cm).

Процессоры и сокет - 8th/9th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® процессор; Один сокет LGA-1151 (сокет H4) поддерживается, CPU TDP поддерживается до 95W TDP.

Количество слотов DIMM - 2 слотов DIMM; до 32GB небуферизованная non-ECC UDIMM, DDR4-2666MT/s.

Скорость памяти - 2666/2400/2133/1866/1600 MT/s SDRAM 72-бит, 288-pin.

Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.

При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.

При подборе фиксируют точное исполнение MBD-X11SCQ-L. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

Технические особенности

• Форм-фактор: uATX
• Габариты: 9.6" x 9.6" (24.38cm x 24.38cm)
• Процессоры и сокет: 8th/9th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® процессор; Один сокет LGA-1151 (сокет H4) поддерживается, CPU TDP поддерживается до 95W TDP
• Количество слотов DIMM: 2 слотов DIMM; до 32GB небуферизованная non-ECC UDIMM, DDR4-2666MT/s
• Скорость памяти: 2666/2400/2133/1866/1600 MT/s SDRAM 72-бит, 288-pin
• Сетевые контроллеры: Один LAN с Intel® PHY I219LM LAN контроллер; Один LAN с Intel® Ethernet Контроллер I210-AT
• Порты USB: 4 USB 3.1 Gen1 порты (2 задний тип C; 2 задний тип A); 6 USB 2.0 порты (4 через разъём; 2 задний)
• Графическая подсистема: 1 Intel® HD Graphics порты
• Чипсет: Intel® H310
• Слоты PCIe: 1 PCIe 3.0 x16; 1 PCIe 2.0 x4; 1 PCIe 2.0 x1
• Управление электропитанием: Управление питанием ACPI, ATX Питание разъём
• Поддержка DOM: 1 SuperDOM (Disk on Module) порт с build питание
• Контроль напряжений: VBAT, Система температура, Контроль CPU напряжения, Корпус вскрытие разъём, 4 вентиляторы с тахометр мониторинг, 1.2V (VDIMM), +5V, +3.3V, +12V, Память Напряжения
• Функции BIOS: ACPI 6.1; SMBIOS 3.1; UEFI 2.6; PCI FW 3.0
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X11SCQ-L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.

При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.

Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X11SCV-L. Этот вариант рассматривают для проекта со следующими требованиями: Mini-ITX, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro X11SSQ-L. При подборе для другой конфигурации полезно проверить такое исполнение: Micro-ATX, Micro-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.

Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.

Комплектация

Для исполнения MBD-X11SCQ-L заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CBL-0044L, MCP-260-00125-0N, CBL-CUSB-0984, CBL-0010L. Необходимый состав поставки согласуют с выбранной конфигурацией.
