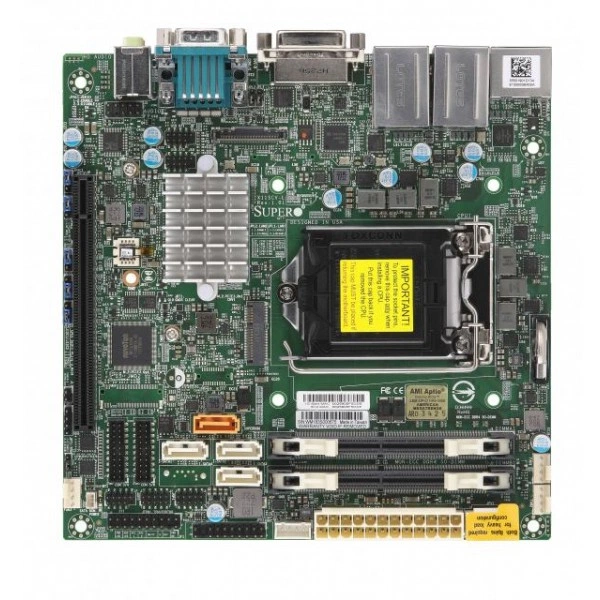

Материнская плата Supermicro X11SCV-L (MBD-X11SCV-L) Mini-ITX, LGA-1151, DDR4

Основное описание материнской платы Supermicro X11SCV-L

Supermicro X11SCV-L - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - Mini-ITX.

Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).

Процессоры и сокет - 8th/9th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® процессор; Один сокет LGA-1151 (сокет H4) поддерживается, CPU TDP поддерживается до 65W TDP.

Количество слотов DIMM - 2 слотов DIMM; до 32GB небуферизованная non-ECC SODIMM, DDR4-2666MT/s.

Тип памяти - non-ECC DDR4 SODIMM Небуферизованная.

При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.

При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.

При подборе фиксируют точное исполнение MBD-X11SCV-L. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.

Технические особенности

• Форм-фактор: Mini-ITX
• Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
• Процессоры и сокет: 8th/9th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® процессор; Один сокет LGA-1151 (сокет H4) поддерживается, CPU TDP поддерживается до 65W TDP
• Количество слотов DIMM: 2 слотов DIMM; до 32GB небуферизованная non-ECC SODIMM, DDR4-2666MT/s
• Тип памяти: non-ECC DDR4 SODIMM Небуферизованная
• Сетевые контроллеры: Один LAN с Intel® PHY I219LM LAN контроллер; Один LAN с Intel® Ethernet Контроллер I210-AT
• Тип BIOS: AMI UEFI
• Поддержка TPM: 1 TPM Разъём & Микросхема оба
• Контроль вентиляторов: 3x 4-pin вентилятор разъёмы (до 3 вентиляторы); Тепловой управление тахометр вентилятор разъёмы; Система уровень управление; 3 вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
• Видеовыходы: 1 DVI - D порты, 1 eDP (Встраиваемый DisplayPort) порты
• Порты USB: 4 USB 3.2 Gen2 порты (4 задний)
• Графическая подсистема: 1 Intel® HD Graphics порты
• Сетевые порты LAN: 2 RJ45
• Объёмы модулей DIMM: 4GB, 8GB, 16GB
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X11SCV-L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.

При отработке прикладного решения сравнивают несколько согласованных конфигураций. Выбор выполняют по результатам целевого тестирования.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.

Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X11SSV-LVDS. Этот вариант рассматривают для проекта со следующими требованиями: разъёмы m.2: Форм-фактор: 2280, 2242, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro X11SCQ-L. При подборе для другой конфигурации полезно проверить такое исполнение: uATX, uATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.

Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.

Комплектация

В заявке на MBD-X11SCV-L укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются CBL-0044L, MCP-260-00136-0N, CBL-CUSB-0984, CBL-CDAT-0604. Необходимый состав поставки согласуют с выбранной конфигурацией.
