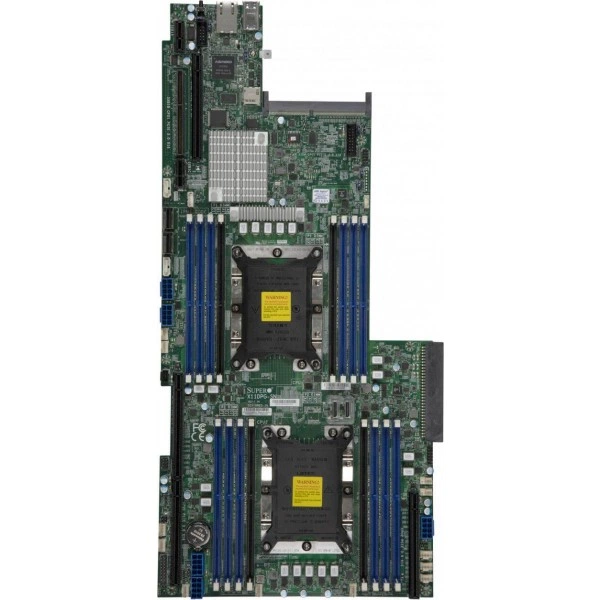

Материнская плата Supermicro X11DPG-SN (MBD-X11DPG-SN) специальный форм-фактор, LGA-3647, ECC DDR4

Основное описание материнской платы Supermicro X11DPG-SN

Supermicro X11DPG-SN - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 9.2" x 19.8" (23.37cm x 50.29cm).

Процессоры и сокет - 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры; Два сокет сокет P (LGA-3647) поддерживается, CPU TDP поддерживается до 205W TDP, 3 UPI до 10.4 GT/s.

Ограничения процессорной подсистемы - *2933 MHz в два модули DIMM на канал can be achieved by с использованием память purchased от Supermicro.

Количество слотов DIMM - 16 слотов DIMM; до 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; до 4TB 3DS ECC RDIMM, DDR4-2933MT/s; до 2TB Intel® Optane™ DC Persistent Память в память режим (Cascade Lake только).

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.

При подборе фиксируют точное исполнение MBD-X11DPG-SN. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 9.2" x 19.8" (23.37cm x 50.29cm)
• Процессоры и сокет: 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры; Два сокет сокет P (LGA-3647) поддерживается, CPU TDP поддерживается до 205W TDP, 3 UPI до 10.4 GT/s
• Ограничения процессорной подсистемы: *2933 MHz в два модули DIMM на канал can be achieved by с использованием память purchased от Supermicro
• Количество слотов DIMM: 16 слотов DIMM; до 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; до 4TB 3DS ECC RDIMM, DDR4-2933MT/s; до 2TB Intel® Optane™ DC Persistent Память в память режим (Cascade Lake только)
• Скорость памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)
• Дополнительные функции: UID, RoHS, Узел manager поддержка, CPU тепловой защита поддержка для процессор защита, Корпус вскрытие контроль, ACPI питание управление
• Объёмы модулей DIMM: LRDIMM: 128GB; RDIMM: 64GB, 128GB
• Чипсет: Intel® C621
• Напряжение памяти: 1.2V
• Интерфейсы SATA: Intel® C621 контроллер для 10 SATA3 (6 Gbps) порты; RAID 0,1,5,10
• Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
• Сетевые порты LAN: 1 RJ45
• Программные средства управления: SuperDoctor® 5, SUM, KVM с выделенный LAN, SPM, Intel® Узел Manager, SSM, IPMI2.0, Watchdog
• Бренд: Supermicro
• Модель: X11DPG-SN
• Артикул: MBD-X11DPG-SN
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
