Артикул: MBD-X10SDD-F
В наличии

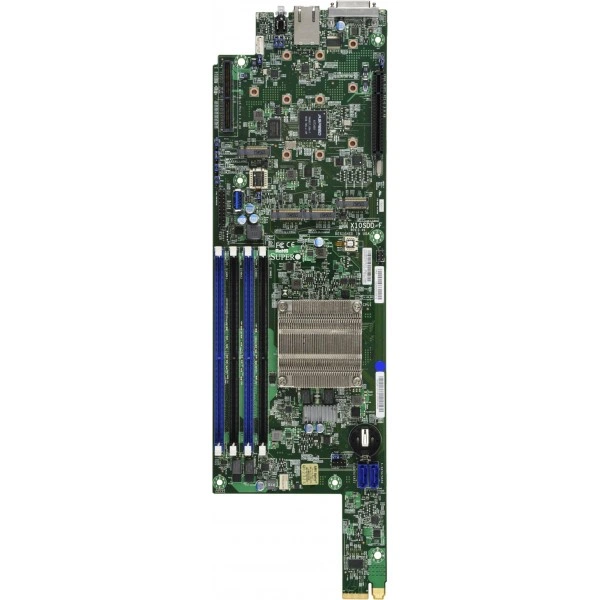

Материнская плата Supermicro X10SDD-F (MBD-X10SDD-F) специальный форм-фактор, FCBGA1667, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X10SDD-F
Supermicro X10SDD-F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 4.75" x 19.95" (12.07cm x 50.67cm).
Процессоры и сокет - Intel® Xeon® процессор D-1541.Один сокет FCBGA1667 поддерживается, CPU TDP поддержка 45W.
Количество слотов DIMM - 128GB регистровая ECC RDIMMUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM.
Тип памяти - 2133/2400MHz ECC DDR4 RDIMM и ECC/Non-ECC UDIMM.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
При подборе фиксируют точное исполнение MBD-X10SDD-F. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 4.75" x 19.95" (12.07cm x 50.67cm)
- Процессоры и сокет: Intel® Xeon® процессор D-1541.Один сокет FCBGA1667 поддерживается, CPU TDP поддержка 45W
- Количество слотов DIMM: 128GB регистровая ECC RDIMMUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM
- Тип памяти: 2133/2400MHz ECC DDR4 RDIMM и ECC/Non-ECC UDIMM
- Объёмы модулей DIMM: 4GB, 8GB, 16GB, 32GB
- Интерфейсы SATA: 2 SATA3 (6 Gbps) порты
- Рабочая температура: 0°C ~ 60°C (32°F ~ 140°F)
- Артикул: MBD-X10SDD-F
- Температура хранения: -20°C ~ 60°C (-4°F ~ 140°F)
- Контроль ошибок памяти: Исправление один-бит errorsDetects двухбитовые ошибки (с использованием ECC память)
- Относительная влажность хранения: 10% ~ 95% (без конденсации)
- Программные средства управления: Intel® Узел Manager, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка, IPMI2.0, KVM с выделенный LAN, NMI, SuperDoctor® 5, Watchdog
- Рабочая относительная влажность: 10% ~ 85% (без конденсации)
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X10SDD-F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro SYS-5038MD-H8TRF. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X12STD-F. При подборе для другой конфигурации полезно проверить такое исполнение: LGA-1200, скорость памяти: 3200/2933/2666 MT/s. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro X10SDV-TP8F. Этот вариант рассматривают для проекта со следующими требованиями: Flex ATX, 1GbE. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.
Комплектация
При подборе MBD-X10SDD-F согласуйте комплект оборудования с проектной схемой монтажа и подключений. Требуемые подключения согласуют вместе с оборудованием системы.
Технические характеристики MBD-X10SDD-F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2400 BMC
- Интерфейсы SATA
- 2 SATA3 (6 Gbps) порты
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 2 USB 2.0 порты (2 задний Тип A))1 USB 3.1 Gen1 порты, 1 Тип A); 2x USB 2.0 порты через KVM
- Разъёмы M.2
- 2 M.2 M-key SATA/PCI-E 3.0 x4, 2242/2280/22110
- Сетевые контроллеры
- Intel® i350, 2x Gigabit LAN порты
- Слоты PCIe
- 1 PCI-E 3.0 x8 (Micro Низкопрофильное исполнение),1 PCI-E 3.0 x8
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X10SDD-F
- Бренд
- Supermicro
- Габариты
- 4.75" x 19.95" (12.07cm x 50.67cm)
- Модель
- X10SDD-F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Специальный форм-фактор
Оперативная память
- Количество слотов DIMM
- 128GB регистровая ECC RDIMMUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM
- Контроль ошибок памяти
- Исправление один-бит errorsDetects двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Тип памяти
- 2133/2400MHz ECC DDR4 RDIMM и ECC/Non-ECC UDIMM
Питание и охлаждение
- Дополнительные функции
- ACPI питание управление, CPU тепловой защита поддержка для процессор защита, Hyper-Скорость Technology аппаратные функции ускорение, M.2 NGFF разъём, Узел Manager Поддержка, RoHS, SDDC, Система уровень управление, UID, WOL
- Контроль вентиляторов
- 1x 4-pin вентилятор разъём (до 1 вентилятор), Скорость вентилятора управление, Низкий шум вентилятор скорость управление, Индикатор перегрева индикация, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, PWM вентилятор скорость управление, Состояние мониторинг для скорость управление, Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
- Контроль напряжений
- +12V, +3.3V, +5V, +5V дежурный режим, 1.2V (VDIMM), 3.3V дежурный режим, Память, Память Напряжения, Контроль CPU напряжения, Контроль для CPU ядра, Поддерживается система управление утилита, Система уровень управление, Система температура
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор D-1541.Один сокет FCBGA1667 поддерживается, CPU TDP поддержка 45W
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка, IPMI2.0, KVM с выделенный LAN, NMI, SuperDoctor® 5, Watchdog
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI Питание ManagementMain Коммутатор Override MechanismPower-on режим для AC питание восстановление
- Функции BIOS
- ACPI 5.0PCI FW 3.0Plug and Play (PnP)UEFI 2.4SMBIOS 2.8USB Клавиатура поддержка
Условия эксплуатации
- Относительная влажность хранения
- 10% ~ 95% (без конденсации)
- Рабочая относительная влажность
- 10% ~ 85% (без конденсации)
- Рабочая температура
- 0°C ~ 60°C (32°F ~ 140°F)
- Температура хранения
- -20°C ~ 60°C (-4°F ~ 140°F)
