Артикул: MBD-X10SDV-TP8F
В наличии

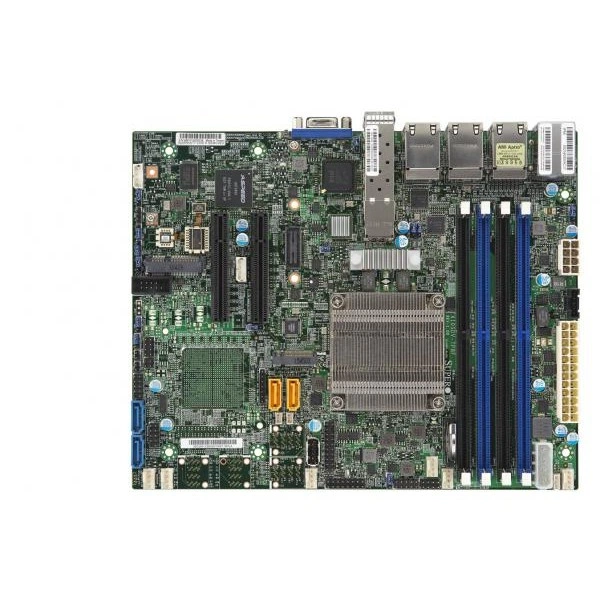

Материнская плата Supermicro X10SDV-TP8F (MBD-X10SDV-TP8F) Flex ATX, FCBGA1667, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X10SDV-TP8F
Supermicro X10SDV-TP8F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Flex ATX.
Габариты - 9.0" x 7.25" (22.86cm x 18.42cm).
Процессоры и сокет - Intel® Xeon® процессор D-1518.Один сокет FCBGA1667 поддерживается, CPU TDP поддержка 35W.
Ядра и кэш - 4 ядра, 8 потоки / 6MB кэш.
Количество слотов DIMM - до 128GB регистровая ECC RDIMM, DDR4-2133MHzUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM.
Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
При подборе фиксируют точное исполнение MBD-X10SDV-TP8F. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Технические особенности
- Форм-фактор: Flex ATX
- Габариты: 9.0" x 7.25" (22.86cm x 18.42cm)
- Процессоры и сокет: Intel® Xeon® процессор D-1518.Один сокет FCBGA1667 поддерживается, CPU TDP поддержка 35W
- Ядра и кэш: 4 ядра, 8 потоки / 6MB кэш
- Количество слотов DIMM: до 128GB регистровая ECC RDIMM, DDR4-2133MHzUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM
- Удалённое управление IPMI: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Артикул: MBD-X10SDV-TP8F
- Сетевые порты LAN: 1 RJ45 Выделенный IPMI LAN port2 10G SFP+ LAN ports6 1GbE LAN порты
- Слоты PCIe: 2 PCI-E 3.0 x8M.2 PCI-E 3.0x4, M Ключ 2242/2280/22110, Mini-PCI-E с mSATA поддержка
- Графическая подсистема: Aspeed AST2400 BMC
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Объёмы модулей DIMM: 4GB, 8GB, 16GB, 32GB
- Поддержка TPM: 1 TPM Разъём
- Рабочая температура: 0°C ~ 60°C (32°F ~ 140°F)
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X10SDV-TP8F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro X10SDV-12C+-TP8F. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При организации соединений учитывают направление выхода разъёмов. Это помогает согласовать кабель с монтажной геометрией устройств.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X10SDV-12C+-TP8F. При подборе для другой конфигурации полезно проверить такое исполнение: FCBGA-1667, Flex ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X10SDV-4C+-TP4F. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA-1667, Flex ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Комплектация
В спецификации поставки для MBD-X10SDV-TP8F зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Требуемые подключения согласуют вместе с оборудованием системы.
Технические характеристики MBD-X10SDV-TP8F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2400 BMC
- Интерфейсы SATA
- SoC контроллер для 4 SATA3 (6 Gbps) порты; RAID 0,1,5,10 RSTe; 4 SATA3 (6Gbps) порт
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 5 USB 2.0 порты (4 разъёмы, 1 Тип A)2 USB 3.0 порты (2 задний)
- Последовательные порты и разъёмы
- 1 COM Порт (1 разъём)
- Разъёмы M.2
- 1 M.2 M-key SATA/PCI-E 3.0 x4, 2242/2280/22110
- Сетевые контроллеры
- Два LAN с 10G SFP+ от D-1500 SoC; Четыре LAN с 1GbE с Inte® I350-AM4; Два LAN с 1GbE с Intel® I210; Один LAN с 1 Realtek RTL8211E PHY (выделенный IPMI)
- Сетевые порты LAN
- 1 RJ45 Выделенный IPMI LAN port2 10G SFP+ LAN ports6 1GbE LAN порты
- Слоты PCIe
- 2 PCI-E 3.0 x8M.2 PCI-E 3.0x4, M Ключ 2242/2280/22110, Mini-PCI-E с mSATA поддержка
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X10SDV-TP8F
- Бренд
- Supermicro
- Габариты
- 9.0" x 7.25" (22.86cm x 18.42cm)
- Модель
- X10SDV-TP8F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Flex ATX
Оперативная память
- Количество слотов DIMM
- до 128GB регистровая ECC RDIMM, DDR4-2133MHzUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Тип памяти
- 2133/1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM
Питание и охлаждение
- Дополнительные функции
- 12V DC или ATX Питание Source, 8-pin 12v DC разъём питания, ACPI питание управление, ATX Питание разъём, Корпус вскрытие контроль, Корпус вскрытие разъём, Управление из питание-on для восстановление от AC питание потеря, CPU тепловой защита поддержка для процессор защита, Два Охлаждение Zones, Hyper-Скорость Technology аппаратные функции ускорение, Intel Smart Response Technology, M.2 NGFF разъём, Узел Manager Поддержка, RoHS, SDDC, Система уровень управление, UID, WOL
- Индикаторы
- CPU / Система Индикатор перегрева, UID/Удалённый UID
- Контроль вентиляторов
- 6x 4-pin вентилятор разъёмы (до 6 вентиляторы), 6 вентиляторы с тахометр состояние мониторинг, Две зоны охлаждения, Скорость вентилятора управление, Низкий шум вентилятор скорость управление, Индикатор перегрева индикация, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, PWM вентилятор скорость управление, Состояние мониторинг для on/off управление, Состояние мониторинг для скорость управление, Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
- Контроль напряжений
- +1.8V, +12V, +3.3V, +5V, 1.2V (VDIMM), 6 -вентилятор состояние, Корпус вскрытие разъём, HT, Память, Память Напряжения, Поддерживается система управление утилита, Система уровень управление, Система температура, VBAT
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда, CPU тепловой защита поддержка, Тепловой Мониторинг 2 (TM2) поддержка, PECI
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор D-1518.Один сокет FCBGA1667 поддерживается, CPU TDP поддержка 35W
- Ядра и кэш
- 4 ядра, 8 потоки / 6MB кэш
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка, IPMI2.0, KVM с выделенный LAN, NMI, SUM, SuperDoctor® 5, Watchdog
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
- Управление электропитанием
- ACPI Питание ManagementATX Питание разъём+12V Питание DC InputControl из питание-on для восстановление от AC питание lossCPU тепловой защита поддержка для процессор protectionM.2 NGFF разъём, Узел Manager Поддержка, SDDC, Система уровень управление, UID, WOL
- Функции BIOS
- PCI 3.0ACPI 5.0USB Клавиатура supportHardware BIOS Virus protectionRTC (Часы реального времени) WakeupSMBIOS 2.8UEFI 2.4
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C ~ 60°C (32°F ~ 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
