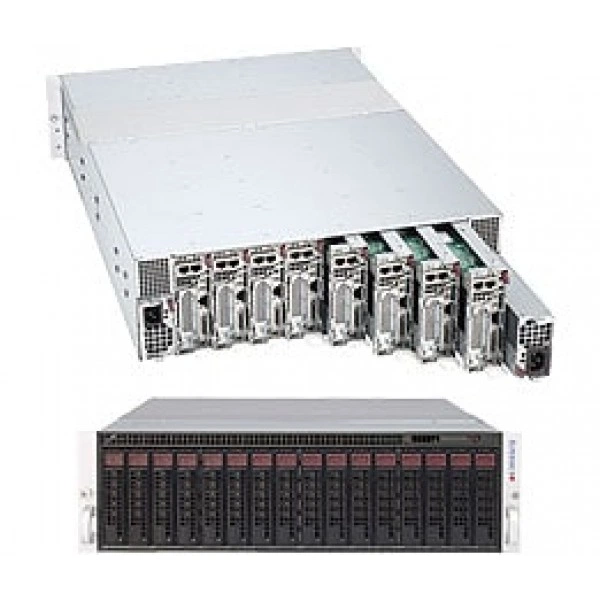

Сервер Supermicro SYS-5038MD-H8TRF 3U, FCBGA 1667, ECC DDR4

Интерфейсы и расширение

Headers на узел

1x Тип A USB 3.0

KVM на узел

1x VGA, 1x COM и 2x USB 2.0 (с KVM dongle)

Графическая подсистема на узел

ASPEED AST2400 Graphics (BMC с Graphic контроллер)

Интерфейсы SATA на узел

SATA3 (6Gbps) через SoC; 2x SATA3 (6Gbps) порты

Сетевые порты LAN на узел

2x RJ45 Gigabit Ethernet LAN порты; 1x RJ45 Выделенный IPMI LAN порт

Слоты PCIe на узел

1x PCI-E 3.0 x8 Низкопрофильное исполнение слот; 1x Micro-LP для Два GbE (pre-установлен); 10GbE или IB AOC опционально; 4x M.2 (2x PCI-E 3.0 x4 + 1x PCI-E 2.0 x4 + 1x PCI-E 2.0 x2)

Удалённое управление IPMI на узел

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM свыше LAN поддержка; ASPEED AST2400 BMC

Чипсет на узел

Система on Микросхема (SoC)

Конструкция и монтаж

Micro-LP NIC на узел

Intel® i350 GbE контроллер; Два RJ-45 разъёмы; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; Intel® I/O Ускорение Technology (I/O AT); MicroLP Адаптер Matrix (Сетевые подключения опции)

Артикул

SYS-5038MD-H8TRF

Бренд

Supermicro

Высота

5.21" (132 mm)

Глубина

23.2" (589 mm)

Индикаторы

Питание LED; Узел состояние LED

Кнопки

Питание On/Off кнопка

Коммутатор

Питание / UID

Масса

Масса нетто: 62.2 lbs (28.21 kg); Масса брутто: 88 lbs (39.92 kg)

Масса упаковки

11.65" (H) x 26.26" (W) x 34" (D)

Модель

SYS-5038MD-H8TRF

Модель шасси

CSE-938BH-R1K68B

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

3U

Цвет

Чёрный

Ширина

17.26" (438 mm)

Оперативная память

Количество слотов DIMM на узел

4x 288-pin DDR4 слотов DIMM; Поддерживается до 128 GB DDR4 ECC RDIMM; Поддерживается до 64 GB DDR4 ECC UDIMM

Контроль ошибок памяти на узел

Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)

Напряжение памяти на узел

1.2 V

Объёмы модулей DIMM на узел

32GB, 16GB, 8GB, 4GB

Тип памяти на узел

2133/1866/1600MHz ECC DDR4 RDIMM и ECC/Non-ECC UDIMM

Питание и охлаждение

Блок питания (76mm Ширина)

1600W 1U Резервируемое Блоки питания с PMBus

Вентиляторы

4x 8cm Heavy нагрузка вентиляторы с оптимальный охлаждение zone

Всего Выход Питание

800W: 100 - 140Vac1600W: 180 - 240Vac

Вход

100-140Vac / 10-7A / 50-60Hz; 180-240Vac / 11-8A / 50-60Hz

Габариты (W x H x L)

76 x 40.4 x 336 mm

Контроль вентиляторов

Охлаждение zone

Контроль температуры

Мониторинг для CPU и корпус окружающая среда

Линия +12V

Максимум: 67A / Минимум: 0A (100-140Vac); Максимум: 133A / Минимум: 0A (180-240Vac)

Линия +5Vsb

Максимум: 1A / Минимум: 0A

Процессоры и сокет

Контроль для CPU ядра, +3.3V, +5V, +12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, Память, Чипсет Напряжения.; 3-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.5V-2.3V

Сертификация

Titanium Level; [ Проверка Отчёт ]

Тип выходного подключения

27 Pairs Gold Контактная площадка Разъём

Подсистема хранения

Внутренний на узел

2x 3.5" горячая замена SATA3 (6Gbps) HDDs на узел (или 2x 2.5" SATA3 с опционально kits); до 16 HDDs всего; Enterprise SATA HDD только рекомендуется

Процессорная подсистема

Процессоры и сокет

Intel® Xeon® процессор D-1541; сокет FCBGA 1667; CPU TDP поддержка 45W, 12MB, 8 ядра, 16 Потоки, 2.1-2.7GHz

Управление и совместимость

Системная плата

Super X10SDD-F

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Функции BIOS

DMI 2.3; ACPI 1.0 / 2.0; USB Клавиатура поддержка; SMBIOS 2.3

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
