Артикул: SYS-5038MD-H24TRF
В наличии

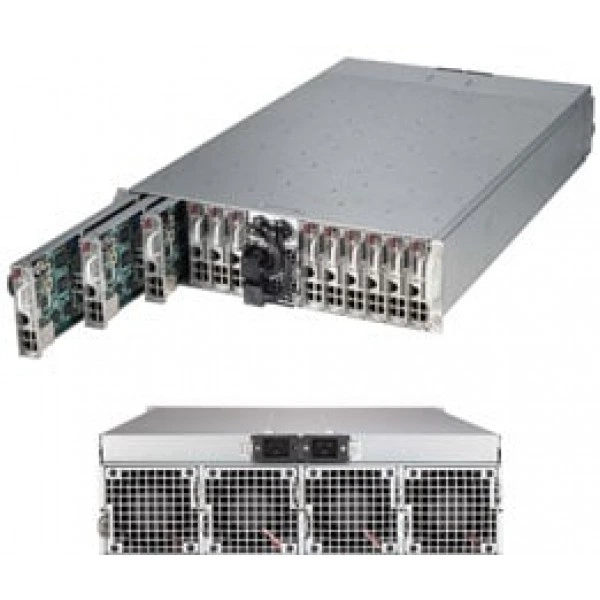

Сервер Supermicro SYS-5038MD-H24TRF 3U, FCBGA 1667, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro SYS-5038MD-H24TRF
Supermicro SYS-5038MD-H24TRF - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super X10SDE-DF.
Процессоры и сокет - Intel® Xeon® процессор D-1531; сокет FCBGA 1667; CPU TDP поддержка 45W, 2.2-2.6GHz, 12MB.
кэш - 9M кэш, 2.20 GHz.
Объём памяти на узел - 4x DDR4 DIMM разъёмы; до 128GB DDR4 VLP ECC RDIMM; до 64GB DDR4 VLP ECC/non-ECC UDIMM.
Тип памяти на узел - 2133/2400MHz VLP ECC DDR4 RDIMM и VLP ECC/Non-ECC UDIMM.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
При подборе фиксируют точное исполнение SYS-5038MD-H24TRF. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
Технические особенности
- Системная плата: Super X10SDE-DF
- Процессоры и сокет: Intel® Xeon® процессор D-1531; сокет FCBGA 1667; CPU TDP поддержка 45W, 2.2-2.6GHz, 12MB
- кэш: 9M кэш, 2.20 GHz
- Объём памяти на узел: 4x DDR4 DIMM разъёмы; до 128GB DDR4 VLP ECC RDIMM; до 64GB DDR4 VLP ECC/non-ECC UDIMM
- Тип памяти на узел: 2133/2400MHz VLP ECC DDR4 RDIMM и VLP ECC/Non-ECC UDIMM
- Чипсет на узел: Система on Микросхема (SoC)
- Цвет: Чёрный
- Объёмы модулей DIMM на узел: 32GB, 16GB, 8GB, 4GB
- Удалённое управление IPMI на узел: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM свыше LAN поддержка; ASPEED AST2400 BMC
- Графическая подсистема на узел: ASPEED AST2400 Graphics (BMC с Graphic контроллер)
- Артикул: SYS-5038MD-H24TRF
- Кнопки: Питание On/Off кнопка
- Масса упаковки: 16.1" (H) x 28.35" (W) x 42.36" (D)
- Блок питания: Блоки питания: 1620W высокий-efficiency резервируемое блок питания w/ PMBus
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро SYS-5038MD-H24TRF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для вычислительных задач выделяют требовательные этапы обработки данных. Затем проверяют, соответствует ли выбранная конфигурация этим требованиям.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0218L, Supermicro X10SDE-DF. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-5038MD-H8TRF. Для сопоставления аппаратных возможностей можно рассмотреть вариант: ECC DDR4, до 1600W. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro SYS-5038MA-H24TRF. При подборе для другой конфигурации полезно проверить такое исполнение: FCBGA 1283, ECC DDR3. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Комплектация
Комплектование позиции SYS-5038MD-H24TRF удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются MCP-220-93906-0N, SFT-OOB-LIC, SFT-DCMS-Single. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-5038MD-H24TRF
Интерфейсы и расширение
- Headers на узел
- 1 Тип A USB 3.0
- KVM на узел
- 1 VGA, 1 COM и 2 USB 2.0 (с KVM dongle) порты
- Графическая подсистема на узел
- ASPEED AST2400 Graphics (BMC с Graphic контроллер)
- Интерфейсы SATA на узел
- SATA3 (6Gbps) через SoC
- Порты USB на узел
- 2 USB 2.0 через KVM
- Сетевые контроллеры на узел
- Два LAN через Intel® i350 Gigabit Ethernet; Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN на узел
- 2 RJ45 Gigabit Ethernet LAN порты; 1 LAN общий для IPMI Удалённое управление
- Удалённое управление IPMI на узел
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM свыше LAN поддержка; ASPEED AST2400 BMC
- Чипсет на узел
- Система on Микросхема (SoC)
Конструкция и монтаж
- Артикул
- SYS-5038MD-H24TRF
- Бренд
- Supermicro
- Высота
- 5.21" (132 mm)
- Глубина
- 29.5" (749 mm)
- Индикаторы
- Питание LED; Узел состояние LED
- Кнопки
- Питание On/Off кнопка
- Коммутатор
- Питание / UID
- Масса
- Масса нетто: 90 lbs (40.82 kg); Масса брутто: 120 lbs (54.4 kg)
- Масса упаковки
- 16.1" (H) x 28.35" (W) x 42.36" (D)
- Модель
- SYS-5038MD-H24TRF
- Модель шасси
- CSE-939HX-R1K63B
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 3U
- Цвет
- Чёрный
- Ширина
- 17.26" (438 mm)
Оперативная память
- Контроль ошибок памяти на узел
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
- Напряжение памяти на узел
- 1.2 V
- Объём памяти на узел
- 4x DDR4 DIMM разъёмы; до 128GB DDR4 VLP ECC RDIMM; до 64GB DDR4 VLP ECC/non-ECC UDIMM
- Объёмы модулей DIMM на узел
- 32GB, 16GB, 8GB, 4GB
- Тип памяти на узел
- 2133/2400MHz VLP ECC DDR4 RDIMM и VLP ECC/Non-ECC UDIMM
Питание и охлаждение
- Блок питания: AC Вход
- 1000W Выход @ 100-120V, 12-10A, 50-60Hz; 1200W Выход @ 120-140V, 12-10A, 50-60Hz; 1620W Выход @ 180-240V, 10.5-8A, 50-60Hz
- Блок питания: DC Выход
- 1000W: +12V/84A; +5Vsb/4A; 1200W: +12V/100A; +5Vsb/4A; 1620W: +12V/135A; +5Vsb/4A
- Блок питания: Блоки питания
- 1620W высокий-efficiency резервируемое блок питания w/ PMBus
- Блок питания: Сертификация
- Platinum Level; [ Проверка Отчёт ]
- Вентиляторы
- 4x 9cm Heavy нагрузка вентиляторы с оптимальный охлаждение zone
- Контроль вентиляторов
- Охлаждение zone
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда
- Процессоры и сокет
- Контроль для CPU ядра, +3.3V, +5V, +12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, Память, Чипсет Напряжения.; 3-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.5V-2.3V
Подсистема хранения
- Внутренний на узел
- 1x 2.5" внутренний SATA3 (6Gbps) HDDs на узел или 2x 2.5" Slim SSD с Опционально kit; Enterprise SATA HDD только рекомендуется
Процессорная подсистема
- кэш
- 9M кэш, 2.20 GHz
- Процессоры и сокет
- Intel® Xeon® процессор D-1531; сокет FCBGA 1667; CPU TDP поддержка 45W, 2.2-2.6GHz, 12MB
Управление и совместимость
- Системная плата
- Super X10SDE-DF
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Функции BIOS
- Plug and Play (PnP); APM 1.2; ACPI 1.0 / 2.0; USB Клавиатура поддержка; SMBIOS 2.3; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
