Артикул: MBD-X10SDE-DF
В наличии

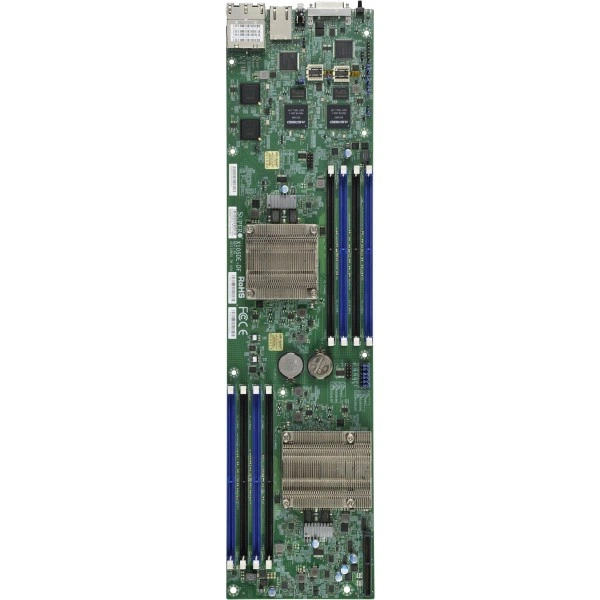

Материнская плата Supermicro X10SDE-DF (MBD-X10SDE-DF) специальный форм-фактор, FCBGA1667, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X10SDE-DF
Supermicro X10SDE-DF - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 4.75" x 15.95" (cm x 40.51cm).
Процессоры и сокет - Intel® Xeon® процессор D-1531. сокет FCBGA1667 поддерживается, CPU TDP поддержка 45W.
Ядра и кэш - 6 ядра, 12 потоки / 9MB кэш.
Количество слотов DIMM - до 128GB регистровая ECC RDIMM, DDR4-2400MHzUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
При подборе фиксируют точное исполнение MBD-X10SDE-DF. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 4.75" x 15.95" (cm x 40.51cm)
- Процессоры и сокет: Intel® Xeon® процессор D-1531. сокет FCBGA1667 поддерживается, CPU TDP поддержка 45W
- Ядра и кэш: 6 ядра, 12 потоки / 9MB кэш
- Количество слотов DIMM: до 128GB регистровая ECC RDIMM, DDR4-2400MHzUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM
- Дополнительные функции: ACPI питание управление, CPU тепловой защита поддержка для процессор защита, Узел Manager Поддержка, RoHS, SDDC, Система уровень управление, UID, WOL
- Сетевые контроллеры: Два LAN с Intel® Ethernet Контроллер I350-AM2; Два LAN с Intel® Ethernet Контроллер I350-AM2; 2 порты на узел; Один LAN с Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Один LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 Nodes share один Выделенный IPMI LAN порты
- Бренд: Supermicro
- Функции BIOS: Plug and Play (PnP)APM 1.2ACPI 1.0 / 2.0 / 3.0 / 4.0USB Клавиатура supportSMBIOS 2.3RTC (Часы реального времени) Wakeup
- Тип BIOS: 128Mb SPI Flash EEPROM с AMI BIOS
- Температура хранения: -20°C ~ 60°C (-4°F ~ 140°F)
- Модель: X10SDE-DF
- Контроль вентиляторов: Индикатор перегрева индикация, PWM вентилятор скорость управление, Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
- Сетевые порты LAN: 4 RJ45 Gigabit Ethernet LAN ports1 RJ45 Выделенный IPMI LAN порт
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X10SDE-DF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Для вычислительных задач выделяют требовательные этапы обработки данных. Затем проверяют, соответствует ли выбранная конфигурация этим требованиям.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro SYS-5038MD-H24TRF. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X12STD-F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: LGA-1200, скорость памяти: 3200/2933/2666 MT/s. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro X12STE-F. Этот вариант рассматривают для проекта со следующими требованиями: LGA-1200, скорость памяти: 3200/2933/2666 MT/s. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Комплектация
В заявке на MBD-X10SDE-DF укажите нужный состав поставки и принадлежности, связанные с местом установки. Требуемые подключения согласуют вместе с оборудованием системы.
Технические характеристики MBD-X10SDE-DF
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт,1x VGA D-Sub Разъём через KVM
- Графическая подсистема
- Aspeed AST2400 BMC 1x VGA D-Sub Разъём через KVM
- Интерфейсы SATA
- 2 SATA3 (6 Gbps) порты; разъём до HDD через back panel; 2 SATA3 (6Gbps) порт
- Порты USB
- 2 USB 2.0 порты (2 задний Тип A)); 2x USB 2.0 порты через KVM
- Последовательные порты и разъёмы
- 1 COM Порт, через KVM Разъём; 1 fast UART 16550 последовательный
- Сетевые контроллеры
- Два LAN с Intel® Ethernet Контроллер I350-AM2; Два LAN с Intel® Ethernet Контроллер I350-AM2; 2 порты на узел; Один LAN с Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Один LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 Nodes share один Выделенный IPMI LAN порты
- Сетевые порты LAN
- 4 RJ45 Gigabit Ethernet LAN ports1 RJ45 Выделенный IPMI LAN порт
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X10SDE-DF
- Бренд
- Supermicro
- Габариты
- 4.75" x 15.95" (cm x 40.51cm)
- Модель
- X10SDE-DF
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Специальный форм-фактор
Оперативная память
- Количество слотов DIMM
- до 128GB регистровая ECC RDIMM, DDR4-2400MHzUp до 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 слотов DIMM
- Контроль ошибок памяти
- Исправление один-бит errorsDetects двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Тип памяти
- 2133/2400MHz ECC DDR4 RDIMM и ECC/Non-ECC UDIMM
Питание и охлаждение
- Дополнительные функции
- ACPI питание управление, CPU тепловой защита поддержка для процессор защита, Узел Manager Поддержка, RoHS, SDDC, Система уровень управление, UID, WOL
- Индикаторы
- CPU / Система Индикатор перегрева, UID/Удалённый UIDPower LED, LAN активность LED
- Контроль вентиляторов
- Индикатор перегрева индикация, PWM вентилятор скорость управление, Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
- Контроль напряжений
- +12V, +3.3V, +5V, +5V дежурный режим, 1.2V (VDIMM), 3.3V дежурный режим, 5 Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V, HT, Память, Память Напряжения, Поддерживается система управление утилита, Система уровень управление, Система температура
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор D-1531. сокет FCBGA1667 поддерживается, CPU TDP поддержка 45W
- Ядра и кэш
- 6 ядра, 12 потоки / 9MB кэш
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка, IPMI2.0, KVM с выделенный LAN, NMI, SUM, SuperDoctor® 5, Watchdog; SUM
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI Питание ManagementMain Коммутатор Override MechanismPower-on режим для AC питание recoveryCPU тепловой защита поддержка для процессор защита
- Функции BIOS
- Plug and Play (PnP)APM 1.2ACPI 1.0 / 2.0 / 3.0 / 4.0USB Клавиатура supportSMBIOS 2.3RTC (Часы реального времени) Wakeup
Условия эксплуатации
- Относительная влажность хранения
- 10% ~ 95% (без конденсации)
- Рабочая относительная влажность
- 10% ~ 85% (без конденсации)
- Рабочая температура
- 0°C ~ 60°C (32°F ~ 140°F)
- Температура хранения
- -20°C ~ 60°C (-4°F ~ 140°F)
