Артикул: SYS-5038MA-H24TRF
В наличии

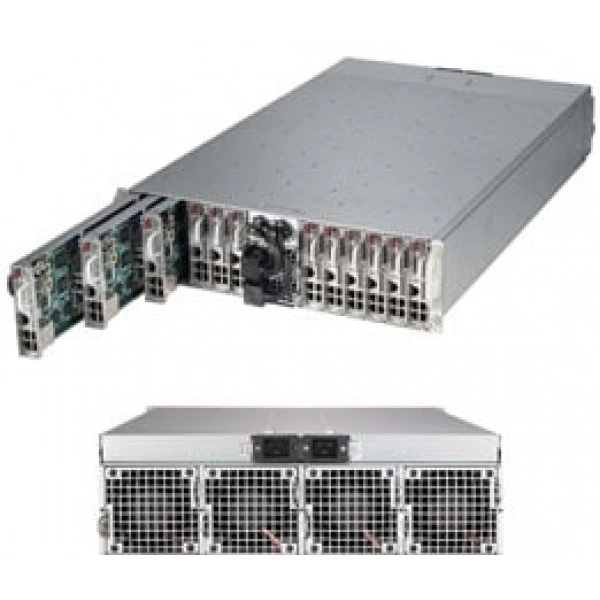

Сервер Supermicro SYS-5038MA-H24TRF 3U, FCBGA 1283, ECC DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro SYS-5038MA-H24TRF
Supermicro SYS-5038MA-H24TRF - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super A1SA2-2750F.
Процессоры и сокет - Два FCBGA 1283; Intel® Atom™ процессор C2750; CPU TDP 20W (8-Core); Система-on-Микросхема.
Объём памяти - 4x 240-pin DDR3 DIMM слот; Поддерживается до 64GB DDR3 VLP ECC UDIMM память.
Тип памяти - 1600/1333MHz ECC DDR3 SDRAM, 240-pin позолоченные контакты модули DIMM.
Объёмы модулей DIMM - 16GB, 8GB, 4GB, 2GB.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
При подборе фиксируют точное исполнение SYS-5038MA-H24TRF. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.
Технические особенности
- Системная плата: Super A1SA2-2750F
- Процессоры и сокет: Два FCBGA 1283; Intel® Atom™ процессор C2750; CPU TDP 20W (8-Core); Система-on-Микросхема
- Объём памяти: 4x 240-pin DDR3 DIMM слот; Поддерживается до 64GB DDR3 VLP ECC UDIMM память
- Тип памяти: 1600/1333MHz ECC DDR3 SDRAM, 240-pin позолоченные контакты модули DIMM
- Объёмы модулей DIMM: 16GB, 8GB, 4GB, 2GB
- Тип BIOS: 128Mb SPI Flash EEPROM с AMI BIOS
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Ширина: 17.5" (444.5 mm)
- Масса: Масса нетто: 90 lbs (40.82 kg); Масса нетто w/ 2.5" HDDs: 110 lbs (49.90 kg); Масса брутто: 120 lbs (54.43 kg)
- Блок питания: AC Вход: 1000W Выход @ 100-120V, 12-10A, 50-60Hz; 1200W Выход @ 120-140V, 12-10A, 50-60Hz; 1620W Выход @ 180-240V, 10.5-8A, 50-60Hz
- Контроль температуры: Мониторинг для CPU и корпус окружающая среда
- Напряжение памяти: 1.5 V, 1.35 V
- Сетевые порты LAN: 2x RJ45 Gigabit Ethernet LAN порты; 1x RJ45 выделенный IPMI LAN порт
- Блок питания: Сертификация: Platinum Level; [ Проверка Отчёт ]
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро SYS-5038MA-H24TRF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0218L, Supermicro A1SA2-2750F. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-5038MD-H24TRF. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA 1667, DDR4. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro SYS-5038ML-H24TRF. Для сопоставления аппаратных возможностей можно рассмотреть вариант: LGA 1150, до 2000W. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.
Комплектация
Для исполнения SYS-5038MA-H24TRF заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются SFT-OOB-LIC, SFT-DCMS-Single. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-5038MA-H24TRF
Интерфейсы и расширение
- KVM
- 1x VGA, 1x COM и 2x USB 2.0 (с KVM dongle)
- Графическая подсистема
- ASPEED AST2400 Graphics (BMC с Graphic контроллер)
- Интерфейсы SATA
- 2x SATA3 (6Gbps); 4x SATA3 (6Gbps) порты
- Сетевые порты LAN
- 2x RJ45 Gigabit Ethernet LAN порты; 1x RJ45 выделенный IPMI LAN порт
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM свыше LAN поддержка; ASPEED AST2400 BMC
- Чипсет
- Avoton SOC
Конструкция и монтаж
- Артикул
- SYS-5038MA-H24TRF
- Бренд
- Supermicro
- Высота
- 5.21" (132.5 mm)
- Глубина
- 29.5" (749.3 mm)
- Коммутатор
- Кнопка питания; Узел Коммутатор
- Масса
- Масса нетто: 90 lbs (40.82 kg); Масса нетто w/ 2.5" HDDs: 110 lbs (49.90 kg); Масса брутто: 120 lbs (54.43 kg)
- Масса упаковки
- 16.1" (H) x 28.35" (W) x 42.36" (D)
- Модель
- SYS-5038MA-H24TRF
- Модель шасси
- CSE-939HA-R1K63B
- На плате NIC
- SoC i354 GbE контроллер на узел; Два RJ-45 разъёмы; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 3U
- Цвет
- Чёрный
- Ширина
- 17.5" (444.5 mm)
Оперативная память
- Напряжение памяти
- 1.5 V, 1.35 V
- Объём памяти
- 4x 240-pin DDR3 DIMM слот; Поддерживается до 64GB DDR3 VLP ECC UDIMM память
- Объёмы модулей DIMM
- 16GB, 8GB, 4GB, 2GB
- Тип памяти
- 1600/1333MHz ECC DDR3 SDRAM, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: AC Вход
- 1000W Выход @ 100-120V, 12-10A, 50-60Hz; 1200W Выход @ 120-140V, 12-10A, 50-60Hz; 1620W Выход @ 180-240V, 10.5-8A, 50-60Hz
- Блок питания: DC Выход
- 1000W: +12V/84A; +5Vsb/4A; 1200W: +12V/100A; +5Vsb/4A; 1620W: +12V/135A; +5Vsb/4A
- Блок питания: Блоки питания
- 1620W высокий-efficiency резервируемое блок питания w/ PMBus
- Блок питания: Сертификация
- Platinum Level; [ Проверка Отчёт ]
- Вентиляторы
- 4x 9cm Heavy нагрузка вентиляторы с оптимальный охлаждение zone
- Контроль вентиляторов
- Охлаждение zone
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда
- Процессоры и сокет
- Контроль для CPU ядра, +3.3V, +5V, +12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, Память, Чипсет Напряжения.; 3-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.5V-2.3V
Подсистема хранения
- Внутренний
- 4x 2.5" стационарный HDD отсеки (до 48x 2.5" HDDs всего); Enterprise SATA HDD и SSD только рекомендуется
Процессорная подсистема
- Процессоры и сокет
- Два FCBGA 1283; Intel® Atom™ процессор C2750; CPU TDP 20W (8-Core); Система-on-Микросхема
Управление и совместимость
- Системная плата
- Super A1SA2-2750F
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Функции BIOS
- DMI 2.3; ACPI 1.0 / 2.0; USB Клавиатура поддержка; SMBIOS 2.3
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
