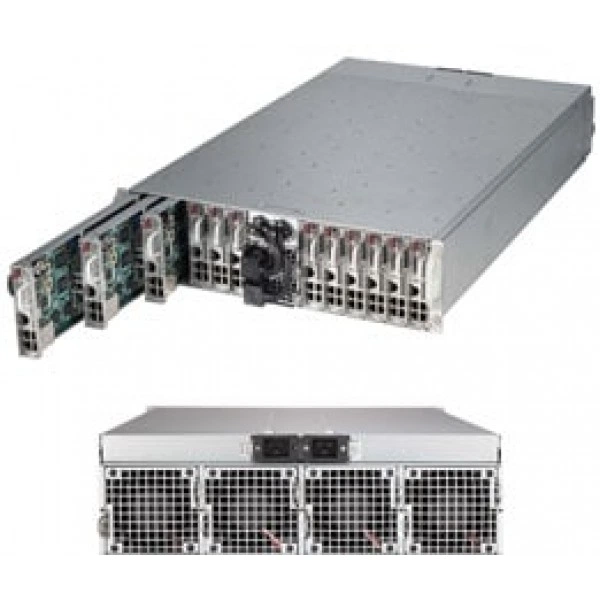

Сервер Supermicro SYS-5038ML-H24TRF 3U, LGA 1150, ECC DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание сервера Supermicro SYS-5038ML-H24TRF
Supermicro SYS-5038ML-H24TRF - сервер. Изделие служит аппаратной платформой для вычислительных сервисов и обработки данных.
Назначение конфигурации определяют по характеру нагрузки и требуемым интерфейсам. Процессоры, память, накопители и дополнительные платы подбирают как единую систему.
Системная плата - Super X10SLE-DF.
Процессоры и сокет - Intel® Xeon® процессор E3-1200 v3 семейство, Intel® 4th/5-го поколения Core™ процессор семейство; до 80W; сокет H3 (LGA 1150).
Количество слотов DIMM на узел - 4x 240-pin DDR3 слотов DIMM; Поддерживается до 32 GB DDR3 VLP ECC.
Тип памяти на узел - 1333/1600MHz*** ECC DDR3 (VLP) SDRAM 72-бит, 240-pin позолоченные контакты UDIMMs.
Объёмы модулей DIMM на узел - 8GB, 4GB, 2GB, 1GB.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
При подборе фиксируют точное исполнение SYS-5038ML-H24TRF. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Полезная производительность складывается из работы вычислительной, дисковой и сетевой подсистем. Для устойчивой эксплуатации важен баланс между этими ресурсами.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Технические особенности
- Системная плата: Super X10SLE-DF
- Процессоры и сокет: Intel® Xeon® процессор E3-1200 v3 семейство, Intel® 4th/5-го поколения Core™ процессор семейство; до 80W; сокет H3 (LGA 1150)
- Количество слотов DIMM на узел: 4x 240-pin DDR3 слотов DIMM; Поддерживается до 32 GB DDR3 VLP ECC
- Тип памяти на узел: 1333/1600MHz*** ECC DDR3 (VLP) SDRAM 72-бит, 240-pin позолоченные контакты UDIMMs
- Объёмы модулей DIMM на узел: 8GB, 4GB, 2GB, 1GB
- Форм-фактор: 3U
- Процессоры и сокет: Контроль для CPU ядра, +3.3V, +5V, +12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, Память, Чипсет Напряжения.; 3-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.5V-2.3V
- Артикул: SYS-5038ML-H24TRF
- Тип оборудования: Серверные системы
- Вентиляторы: 4x 9cm Heavy нагрузка вентиляторы с оптимальный охлаждение zone
- Глубина: 31.15" (791.2 mm)
- Цвет: Чёрный
- Сетевые порты LAN на узел: 4x RJ45 Gigabit Ethernet LAN порты; 1x RJ45 Общий IPMI LAN порт
- Контроль вентиляторов: Охлаждение zone
- Назначение изделия: Служит аппаратной платформой для вычислительных сервисов и обработки данных
Применение
Супермикро SYS-5038ML-H24TRF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0218L, Supermicro X10SLE-DF. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Конструкция объединяет шасси, вычислительные компоненты и внутренние подключения. При выборе исполнения учитывают доступ для обслуживания и размещение оборудования.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
Монтаж и эксплуатация
Подготовку начинают с проверки конфигурации и места установки. После сборки систему проверяют под нагрузкой, соответствующей будущему режиму работы.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-5038MA-H24TRF. В спецификации альтернативного проекта ориентиром служат параметры: FCBGA 1283, до 1620W. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro SYS-2027PR-HTR. Этот вариант рассматривают для проекта со следующими требованиями: 2U, LGA 2011. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Комплектация
При заказе согласуйте состав позиции SYS-5038ML-H24TRF вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются MCP-220-93906-0N, PWS-2K02F-1R, SFT-OOB-LIC, SFT-DCMS-Single. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-5038ML-H24TRF
Интерфейсы и расширение
- KVM на узел
- 1x VGA, 1x COM и 2x USB 2.0 (с KVM dongle)
- Графическая подсистема на узел
- ASPEED AST2400 Graphics (BMC с Graphic контроллер)
- Интерфейсы SATA на узел
- 4x SATA3 (6Gbps); 2x на узел w/ RAID 0, 1; 4x SATA3 (6Gbps) порты
- Сетевые порты LAN на узел
- 4x RJ45 Gigabit Ethernet LAN порты; 1x RJ45 Общий IPMI LAN порт
- Удалённое управление IPMI на узел
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM свыше LAN поддержка; ASPEED AST2400 BMC
- Чипсет на узел
- Intel® C224 PCH чипсет
Конструкция и монтаж
- Packing
- 720mm (W) x 409mm (H) x 1076mm (L)
- Артикул
- SYS-5038ML-H24TRF
- Бренд
- Supermicro
- Высота
- 5.21" (132.5 mm)
- Глубина
- 31.15" (791.2 mm)
- Коммутатор на узел
- Кнопка питания; Узел Коммутатор
- Масса
- Масса нетто: 95.0 lbs (43.09 kg); Масса нетто w/ 2.5" HDDs: 115 lbs (52.16 kg); Масса брутто: 125 lbs (56.70 kg)
- Масса упаковки
- 16.1" (H) x 28.35" (W) x 42.36" (D)
- Модель
- SYS-5038ML-H24TRF
- Модель шасси
- CSE-939HD-R2K02B
- На плате NIC на узел
- Intel® i350 GbE контроллер; Четыре RJ-45 разъёмы (Два RJ-45 на узел); Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; Intel® I/O Ускорение Technology (I/O AT)
- Назначение изделия
- Служит аппаратной платформой для вычислительных сервисов и обработки данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 3U
- Цвет
- Чёрный
- Ширина
- 17.5" (444.5 mm)
Оперативная память
- Количество слотов DIMM на узел
- 4x 240-pin DDR3 слотов DIMM; Поддерживается до 32 GB DDR3 VLP ECC
- Контроль ошибок памяти на узел
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти на узел
- 1.5 V, 1.35 V
- Объёмы модулей DIMM на узел
- 8GB, 4GB, 2GB, 1GB
- Тип памяти на узел
- 1333/1600MHz*** ECC DDR3 (VLP) SDRAM 72-бит, 240-pin позолоченные контакты UDIMMs
Питание и охлаждение
- Блок питания: AC Вход
- 100-120Vac: +12V/91.7A; +5Vsb/4A; 120-140Vac: +12V/116.7A; +5Vsb/4A; 200-220Vac: +12V/150A; +5Vsb/4A; 220-230Vac: +12V/165A; +5Vsb/4A; 230-240Vac: +12V/166.7A; +5Vsb/4A
- Блок питания: Блоки питания
- 2000W резервируемое digital блоки питания w/ PMBus
- Блок питания: Всего Выход Питание
- 1100W/1400W/1800W/1980W/2000W
- Блок питания: Сертификация
- Platinum Level; [ Проверка Отчёт ]
- Вентиляторы
- 4x 9cm Heavy нагрузка вентиляторы с оптимальный охлаждение zone
- Контроль вентиляторов
- Охлаждение zone
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда
- Процессоры и сокет
- Контроль для CPU ядра, +3.3V, +5V, +12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, Память, Чипсет Напряжения.; 3-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.5V-2.3V
Подсистема хранения
- Внутренний на узел
- 1x 2.5" SATA3 HDDs на узел; до 24x 2.5" HDDs всего OR 2x 2.5" Slim SSDs на узел; до 48x 2.5" SSDs всего; Enterprise SATA HDD и SSD только рекомендуется
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор E3-1200 v3 семейство, Intel® 4th/5-го поколения Core™ процессор семейство; до 80W; сокет H3 (LGA 1150)
Управление и совместимость
- Системная плата
- Super X10SLE-DF
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Функции BIOS
- DMI 2.3; ACPI 1.0 / 2.0; USB Клавиатура поддержка; SMBIOS 2.3
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
