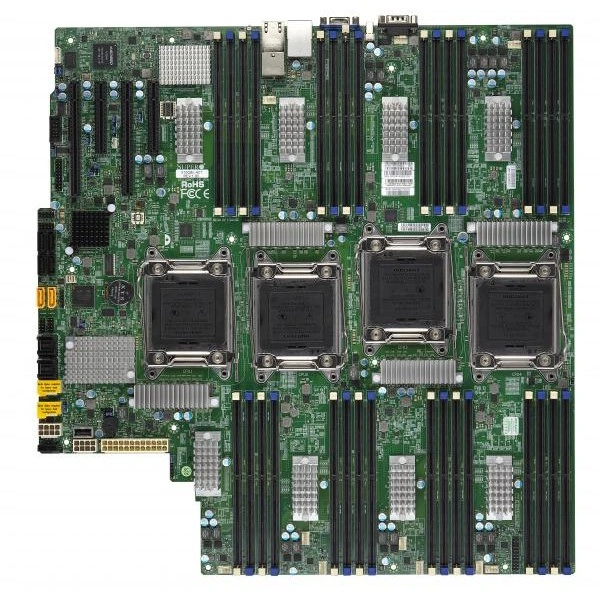

Материнская плата Supermicro X10QBL-4CT (MBD-X10QBL-4CT) специальный форм-фактор, LGA 2011, ECC DDR4

Основное описание материнской платы Supermicro X10QBL-4CT

Supermicro X10QBL-4CT - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 16.79"" x 16.4"" (42.65cm x 41.66cm).

Процессоры и сокет - Intel® Xeon® процессор E7-4800 v3, Intel® Xeon® процессор E7-4800 v4, Intel® Xeon® процессор E7-8800 v3, Intel® Xeon® процессор E7-8800 v4.Четыре сокет R (LGA 2011) поддерживается, CPU TDP поддержка 165W TDP, 1 QPI до 9.6GT/s.

Ядра и кэш - до 24 ядра / до 60 MB кэш.

Количество слотов DIMM - до 4TB 3DS ECC RDIMM, DDR4-1866MHz; до 4TB 3DS ECC LRDIMM, DDR4-1866MHz, в 32 DIMM slots2TB DDR4 ECC LRDIMM.

Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.

Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.

При подборе фиксируют точное исполнение MBD-X10QBL-4CT. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 16.79"" x 16.4"" (42.65cm x 41.66cm)
• Процессоры и сокет: Intel® Xeon® процессор E7-4800 v3, Intel® Xeon® процессор E7-4800 v4, Intel® Xeon® процессор E7-8800 v3, Intel® Xeon® процессор E7-8800 v4.Четыре сокет R (LGA 2011) поддерживается, CPU TDP поддержка 165W TDP, 1 QPI до 9.6GT/s
• Ядра и кэш: до 24 ядра / до 60 MB кэш
• Количество слотов DIMM: до 4TB 3DS ECC RDIMM, DDR4-1866MHz; до 4TB 3DS ECC LRDIMM, DDR4-1866MHz, в 32 DIMM slots2TB DDR4 ECC LRDIMM
• Последовательные порты и разъёмы: 2 COM Порты (1 задний, 1 разъём)
• Сетевые порты LAN: 2 RJ45 Gigabit Ethernet LAN ports1 RJ45 Выделенный IPMI LAN порт
• Управление электропитанием: ACPI Питание ManagementMain Коммутатор Override MechanismCPU Вентилятор auto-off в sleep modePower-on режим для AC питание восстановление
• Интерфейсы SAS: SAS3 (12Gbps) через LSI® 3008 контроллер SW RAID 0, 1, 10 поддержка
• Индикаторы: CPU / Система Индикатор перегрева
• Объёмы модулей DIMM: RDIMM: 4GB, 8GB, 16GB, 32GB, 64GBLRDIMM: 128GB
• Контроль напряжений: +1.8V, +12V, +3.3V, +5V, +5V дежурный режим, 5 Фаза-коммутация напряжение регулятор, Чипсет Напряжение, HT, Память, VBAT
• Сетевые контроллеры: Один LAN с Поддерживается 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; Один LAN с Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Один LAN с Realtek RTL8211E PHY (выделенный IPMI); Один LAN с Intel® X540 10GBase-T Ethernet Контроллер
• Тип памяти: 1866/1600MHz ECC DDR4 SDRAM 72-бит, 288-pin позолоченные контакты модули DIMM
• Бренд: Supermicro
• Модель: X10QBL-4CT
• Артикул: MBD-X10QBL-4CT
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
