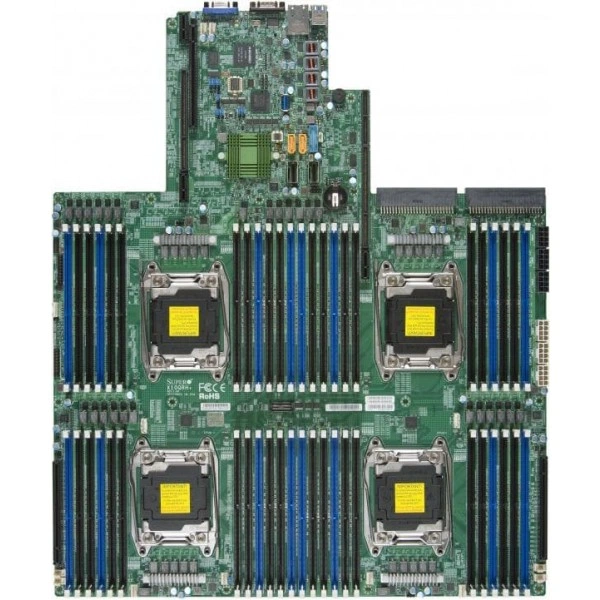

Материнская плата Supermicro X10QRH+ (MBD-X10QRH+) специальный форм-фактор, LGA 2011, ECC DDR4

Основное описание материнской платы Supermicro X10QRH+

Supermicro X10QRH+ - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 20" x 16.8" (50.8cm x 42.67cm).

Процессоры и сокет - Intel® Xeon® процессор E5-4600.Четыре сокет R3 (LGA 2011) поддерживается, CPU TDP поддержка до 135W TDP, 1 QPI до 9.6GT/s.

Ядра и кэш - до 22 ядра † / до 55MB† кэш.

Количество слотов DIMM - до 6TB 3DS ECC RDIMM, DDR4-2400MHz; до 6TB 3DS ECC LRDIMM, DDR4-2400MHz, в 48 DIMM slots48 DDR4 слотов DIMM, до 6TB всего память ёмкость.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.

При подборе фиксируют точное исполнение MBD-X10QRH+. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.

Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 20" x 16.8" (50.8cm x 42.67cm)
• Процессоры и сокет: Intel® Xeon® процессор E5-4600.Четыре сокет R3 (LGA 2011) поддерживается, CPU TDP поддержка до 135W TDP, 1 QPI до 9.6GT/s
• Ядра и кэш: до 22 ядра † / до 55MB† кэш
• Количество слотов DIMM: до 6TB 3DS ECC RDIMM, DDR4-2400MHz; до 6TB 3DS ECC LRDIMM, DDR4-2400MHz, в 48 DIMM slots48 DDR4 слотов DIMM, до 6TB всего память ёмкость
• Сетевые порты LAN: 4 RJ45 Gigabit Ethernet LAN ports1 RJ45 Выделенный IPMI LAN порт
• Индикаторы: CPU / Система Индикатор перегрева
• Порты USB: 2 USB 2.0 порты (2 разъёмы, Тип A))3 USB 3.0 порты (1 задний + 1 разъём + 1 Тип A)
• Контроль вентиляторов: 7x 4-pin вентилятор разъёмы (до 7 вентиляторы), 4x 9cm + 3x 8cm вентиляторы w/ скорость управление, Низкий шум вентилятор скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Состояние мониторинг для on/off управление
• Сетевые контроллеры: Четыре LAN с GbE
• Контроль напряжений: +1.8V, +12V, +3.3V, +5V, +5V дежурный режим, 3.3V дежурный режим, 5 Фаза-коммутация напряжение регулятор, 6 -вентилятор состояние, Корпус вскрытие разъём, Контроль CPU напряжения, Поддерживается система управление утилита, VBAT
• Видеовыходы: 1 VGA порт
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Интерфейсы SATA: SATA3 (6 Gbps) порты; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт
• Бренд: Supermicro
• Модель: X10QRH+
• Артикул: MBD-X10QRH+
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
