Артикул: MBD-X10QBL-CT
В наличии

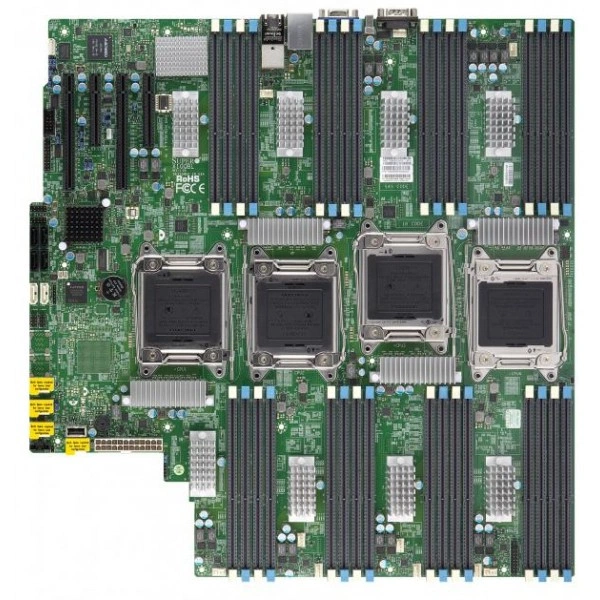

Материнская плата Supermicro X10QBL-CT (MBD-X10QBL-CT) специальный форм-фактор, LGA 2011, ECC DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X10QBL-CT
Supermicro X10QBL-CT - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 16.79" x 16.4" (42.65cm x 41.66cm).
Процессоры и сокет - Intel® Xeon® процессор E7-8800 v3, Intel® Xeon® процессор E7-8800 v4.Четыре сокет R (LGA 2011) поддерживается, CPU TDP поддержка 165W TDP, 1 QPI до 9.6GT/s.
Ядра и кэш - до 24 ядра / до 60 MB кэш.
Количество слотов DIMM - до 2TB 3DS ECC RDIMM, DDR3-1600MHz; до 2TB 3DS ECC LRDIMM, DDR3-1600MHz, в 32 слотов DIMM.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
При подборе фиксируют точное исполнение MBD-X10QBL-CT. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 16.79" x 16.4" (42.65cm x 41.66cm)
- Процессоры и сокет: Intel® Xeon® процессор E7-8800 v3, Intel® Xeon® процессор E7-8800 v4.Четыре сокет R (LGA 2011) поддерживается, CPU TDP поддержка 165W TDP, 1 QPI до 9.6GT/s
- Ядра и кэш: до 24 ядра / до 60 MB кэш
- Количество слотов DIMM: до 2TB 3DS ECC RDIMM, DDR3-1600MHz; до 2TB 3DS ECC LRDIMM, DDR3-1600MHz, в 32 слотов DIMM
- Контроль ошибок памяти: Исправление один-бит errorsDetects двухбитовые ошибки (с использованием ECC память)
- Функции BIOS: Plug and Play (PnP)APM 1.2PCI 2.3ACPI 1.0 / 2.0 / 3.0 / 4.0USB Клавиатура supportSMBIOS 2.7.1UEFI 2.3.1
- Порты USB: 6 USB 2.0 порты (3 задний + 2 разъёмы + 1 Тип A)
- Программные средства управления: IPMI2.0, KVM с выделенный LAN, SPM, SUM, SuperDoctor® 5, Watchdog
- Видеовыходы: 1 VGA порт
- Интерфейсы SATA: SATA2 (3 Gbps) RAID 0,1,5,10 SATA3 (6 Gbps) RAID 0,1JBOD поддержка (IT Режим); 2 SATA3 (6Gbps) port4 SATA2 (3Gbps) порты
- Напряжение памяти: 1.35V, 1.5V
- Графическая подсистема: Aspeed AST2400 BMC
- Тип BIOS: 128Mb SPI Flash EEPROM с AMI BIOS
- Бренд: Supermicro
- Модель: X10QBL-CT
- Артикул: MBD-X10QBL-CT
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X10QBL-CT подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro SYS-8028B-C0R3FT. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X9SRG-F. При подборе для другой конфигурации полезно проверить такое исполнение: DDR3, специальный форм-фактор. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro X10QBL-4CT. В спецификации альтернативного проекта ориентиром служат параметры: ECC DDR4, специальный форм-фактор. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Комплектация
Для исполнения MBD-X10QBL-CT заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Монтажные принадлежности подбирают по месту установки.
Технические характеристики MBD-X10QBL-CT
Идентификация
- Артикул
- MBD-X10QBL-CT
- Бренд
- Supermicro
- Модель
- X10QBL-CT
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2400 BMC
- Интерфейсы SAS
- SAS3 (12Gbps) через Broadcom 3008 контроллер; SW RAID 0, 1, 10 поддержка
- Интерфейсы SATA
- SATA2 (3 Gbps) RAID 0,1,5,10 SATA3 (6 Gbps) RAID 0,1JBOD поддержка (IT Режим); 2 SATA3 (6Gbps) port4 SATA2 (3Gbps) порты
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 6 USB 2.0 порты (3 задний + 2 разъёмы + 1 Тип A)
- Последовательные порты и разъёмы
- 2 COM Порты (1 задний, 1 разъём)
- Сетевые контроллеры
- Два LAN с Intel® X540 10GBase-T Ethernet Контроллер; X10QBL-CT; Один LAN с Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Один LAN с Поддерживается 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; Один LAN с Realtek RTL8211E PHY (выделенный IPMI)
- Сетевые порты LAN
- 2 RJ45 10GBase-T ports1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 2 PCI-E 3.0 x16,2 PCI-E 3.0 x8
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN supportASPEED AST2400 BMC
- Чипсет
- Intel® C602J
Конструкция и монтаж
- Габариты
- 16.79" x 16.4" (42.65cm x 41.66cm)
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Специальный форм-фактор
Оперативная память
- Количество слотов DIMM
- до 2TB 3DS ECC RDIMM, DDR3-1600MHz; до 2TB 3DS ECC LRDIMM, DDR3-1600MHz, в 32 слотов DIMM
- Контроль ошибок памяти
- Исправление один-бит errorsDetects двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.35V, 1.5V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB, 64GB
- Тип памяти
- 1600/1333/1066/800MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- Корпус вскрытие контроль, Корпус вскрытие разъём, SDDC
- Индикаторы
- CPU / Система Индикатор перегрева
- Контроль вентиляторов
- 8x 4-pin вентилятор разъёмы (до 8 вентиляторы), 4x 9cm + 3x 8cm вентиляторы w/ скорость управление, Низкий шум вентилятор скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Состояние мониторинг для on/off управление
- Контроль напряжений
- +1.8V, +12V, +3.3V, +5V, +5V дежурный режим, 5 Фаза-коммутация напряжение регулятор, Чипсет Напряжение, HT, Память, Контроль для CPU ядра, VBAT
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда, CPU тепловой защита поддержка, Тепловой Управление для 8 Вентилятор Разъёмы, I2C температура измерение logic, Тепловой Мониторинг 2 (TM2) поддержка, PECI
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор E7-8800 v3, Intel® Xeon® процессор E7-8800 v4.Четыре сокет R (LGA 2011) поддерживается, CPU TDP поддержка 165W TDP, 1 QPI до 9.6GT/s
- Ядра и кэш
- до 24 ядра / до 60 MB кэш
Управление и совместимость
- Программные средства управления
- IPMI2.0, KVM с выделенный LAN, SPM, SUM, SuperDoctor® 5, Watchdog
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI Питание ManagementMain Коммутатор Override MechanismCPU Вентилятор auto-off в sleep modePower-on режим для AC питание восстановление
- Функции BIOS
- Plug and Play (PnP)APM 1.2PCI 2.3ACPI 1.0 / 2.0 / 3.0 / 4.0USB Клавиатура supportSMBIOS 2.7.1UEFI 2.3.1
