Артикул: MBD-H12SSW-iNL
В наличии

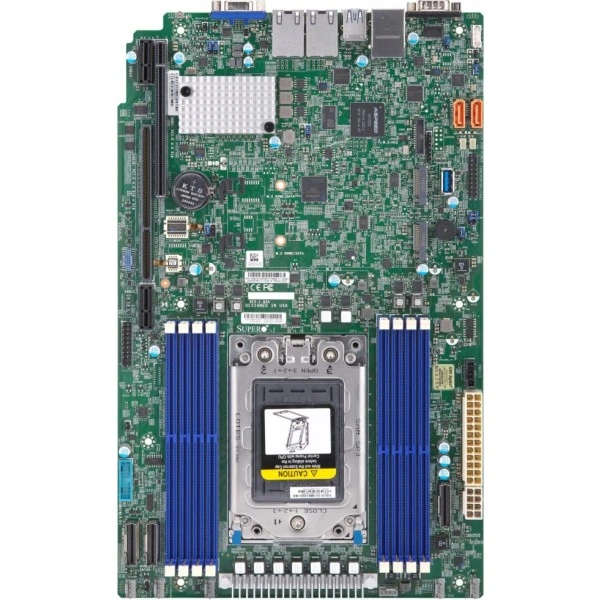

Материнская плата Supermicro H12SSW-iNL (MBD-H12SSW-iNL) специальный форм-фактор, SP3, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro H12SSW-iNL
Supermicro H12SSW-iNL - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 8.15" x 13.05".
Процессоры и сокет - Один AMD EPYC™ 7003/7002 серия процессор; (The latest AMD EPYC™ 7003 серия процессор с AMD 3D V-кэш™ Technology требуется версия BIOS 2.3 или новее); сокет SP3.
Количество ядер - до 64 ядра.
Чипсет - Система on Микросхема.
При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.
Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.
При подборе фиксируют точное исполнение MBD-H12SSW-iNL. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 8.15" x 13.05"
- Процессоры и сокет: Один AMD EPYC™ 7003/7002 серия процессор; (The latest AMD EPYC™ 7003 серия процессор с AMD 3D V-кэш™ Technology требуется версия BIOS 2.3 или новее); сокет SP3
- Количество ядер: до 64 ядра
- Чипсет: Система on Микросхема
- Тип BIOS: AMI 256Mb SPI Flash EEPROM
- Управление электропитанием: Управление питанием ACPI; Управление включением при восстановлении питания AC
- Индикаторы: CPU / Система Индикатор перегрева
- Модель: H12SSW-iNL
- Поддержка NVMe: 2 NVMe (PCI-E Gen4)
- Напряжение памяти: 1.2V
- Условия эксплуатации: Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
- Сетевые порты LAN: 2 RJ45 Gigabit Ethernet LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Программные средства управления: Super Doctor 5; Сторожевой таймер; NMI; SUM; IPMI 2.0, KVM с выделенный LAN
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро H12SSW-iNL подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Для вычислительных задач выделяют требовательные этапы обработки данных. Затем проверяют, соответствует ли выбранная конфигурация этим требованиям.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro H12SSW-NTL, Supermicro H12SSW-AN6. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro H12SSW-NTL. Этот вариант рассматривают для проекта со следующими требованиями: 10GbE, специальный форм-фактор WIO. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
В качестве аналога рассмотрите Supermicro H12SSW-AN6. Для сопоставления аппаратных возможностей можно рассмотреть вариант: специальный форм-фактор, специальный форм-фактор. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Комплектация
В спецификации поставки для MBD-H12SSW-iNL зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются AOM-TPM-9655V, AOM-TPM-9665V. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-H12SSW-iNL
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыход VGA
- ASPEED AST2500 BMC; 1 VGA порт
- Дополнительные интерфейсы
- 1 COM порт; 2 SuperDOM питание разъёмы; 1 TPM 1.2/2.0 разъём
- Интерфейсы SATA
- SATA3 (6 Gbps); 2 SATA3 (6 Gbps) порты
- Комбинированные отсеки SATA/NVMe
- 16 SATA3 / 4 NVMe (PCI-E Gen4)
- Поддержка NVMe
- 2 NVMe (PCI-E Gen4)
- Порты USB
- 7 USB 3.0 порты (4 задний, 2 через разъём, 1 Тип A)
- Разъёмы M.2
- Интерфейс: 2 SATA/PCI-E 4.0 x2; Форм-фактор: 2280, 22110; Ключ: M-key
- Сетевые контроллеры
- 2x 1GbE LAN Порты через Broadcom BCM5720L; 1 Realtek RTL8211E PHY (выделенный IPMI)
- Сетевые порты LAN
- 2 RJ45 Gigabit Ethernet LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 1 PCI-E 4.0 x32 Левый Райзер Слот; 1 PCI-E 4.0 x16 Правый Райзер Слот
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v. 2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2500 BMC
Конструкция и монтаж
- Артикул
- MBD-H12SSW-iNL
- Бренд
- Supermicro
- Габариты
- 8.15" x 13.05"
- Модель
- H12SSW-iNL
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Специальный форм-фактор WIO
Оперативная память
- Количество слотов DIMM
- 8 слотов DIMM; Поддерживается до 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 модули DIMM; 8-канал память bus
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 8GB, 16GB, 32GB, 64GB, 128GB, 256GB
- Тип памяти
- DDR4 3200 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём контроля вскрытия корпуса
- Индикаторы
- CPU / Система Индикатор перегрева
- Контроль вентиляторов
- до 6 вентилятор состояние тахометр мониторинг; до 6 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой управление для 6x Вентилятор разъёмы; I?C Температура Измерение Логика
- Процессоры и сокет
- Контроль напряжения ядер CPU, +1.5V, +1.8V, +12V, +5V, +5V дежурный режим; CPU коммутация напряжение регулятор
Процессорная подсистема
- Количество ядер
- до 64 ядра
- Процессоры и сокет
- Один AMD EPYC™ 7003/7002 серия процессор; (The latest AMD EPYC™ 7003 серия процессор с AMD 3D V-кэш™ Technology требуется версия BIOS 2.3 или новее); сокет SP3
- Чипсет
- Система on Микросхема
Управление и совместимость
- Программные средства управления
- Super Doctor 5; Сторожевой таймер; NMI; SUM; IPMI 2.0, KVM с выделенный LAN
- Тип BIOS
- AMI 256Mb SPI Flash EEPROM
- Управление электропитанием
- Управление питанием ACPI; Управление включением при восстановлении питания AC
- Функции BIOS
- Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; USB Клавиатура Поддержка; SMBIOS 3.1.1
Условия эксплуатации
- Условия эксплуатации
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
