Артикул: MBD-H12SSFR-AN6
В наличии

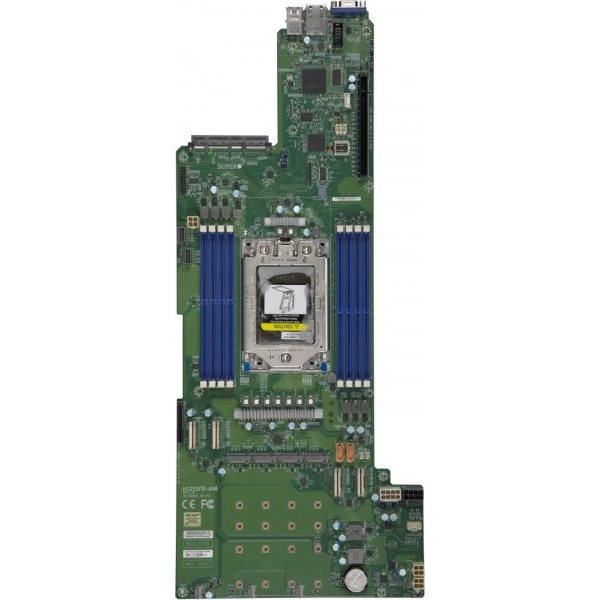

Материнская плата Supermicro H12SSFR-AN6 (MBD-H12SSFR-AN6) специальный форм-фактор, SP3, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro H12SSFR-AN6
Supermicro H12SSFR-AN6 - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 8.53" x 20.19".
Процессоры и сокет - Один AMD EPYC™ 7003/7002 серия процессор; (The latest AMD EPYC™ 7003 серия процессор с AMD 3D V-кэш™ Technology требуется версия BIOS 2.3 или новее); сокет SP3.
Количество ядер - до 64 ядра.
Чипсет - Система on Микросхема.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
При подборе фиксируют точное исполнение MBD-H12SSFR-AN6. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 8.53" x 20.19"
- Процессоры и сокет: Один AMD EPYC™ 7003/7002 серия процессор; (The latest AMD EPYC™ 7003 серия процессор с AMD 3D V-кэш™ Technology требуется версия BIOS 2.3 или новее); сокет SP3
- Количество ядер: до 64 ядра
- Чипсет: Система on Микросхема
- Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Контроль вентиляторов: до 3 вентилятор состояние тахометр мониторинг; до 3x 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Артикул: MBD-H12SSFR-AN6
- Поддержка NVMe: 4 внутренний NVMe порты
- Дополнительные интерфейсы: 1 COM порт (разъём); 2 SuperDOM питание разъёмы; 1 TPM 1.2/2.0 разъём
- Поддерживаемые модели: AS -F1114S-RNTR; AS -F2014S-RNTR
- Удалённое управление IPMI: Поддержка Интеллектуальный Платформа Управление Интерфейс v. 2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2600 BMC
- Процессоры и сокет: Контроль напряжения ядер CPU, +1.5V, +1.8V, +12V, +5V, +5V дежурный режим; CPU коммутация напряжение регулятор
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро H12SSFR-AN6 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
При отработке прикладного решения сравнивают несколько согласованных конфигураций. Выбор выполняют по результатам целевого тестирования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro AS-F1114S-RNTR, Supermicro AS-F2014S-RNTR. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro H12SSG-AN6. Этот вариант рассматривают для проекта со следующими требованиями: специальный форм-фактор, специальный форм-фактор. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro H12SSW-AN6. При подборе для другой конфигурации полезно проверить такое исполнение: специальный форм-фактор, специальный форм-фактор. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Комплектация
Для исполнения MBD-H12SSFR-AN6 заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются AOM-TPM-9655V, AOM-TPM-9665V. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-H12SSFR-AN6
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыход VGA
- ASPEED AST2600 BMC; 1 VGA порт (задний)
- Дополнительные интерфейсы
- 1 COM порт (разъём); 2 SuperDOM питание разъёмы; 1 TPM 1.2/2.0 разъём
- Интерфейсы SATA
- SATA3 (6 Gbps); 2 SATA3 (6 Gbps) порты
- Комбинированные отсеки SATA/NVMe
- 8 SATA3 или 2 NVMe через SlimSAS
- Поддержка NVMe
- 4 внутренний NVMe порты
- Порты USB
- 2 USB 3.0 порты (задний)
- Разъёмы M.2
- Интерфейс: 4 SATA/PCI-E 4.0 x4; Форм-фактор: 2280, 22110; Ключ: M-key
- Сетевые контроллеры
- 1 PCI-E 4.0 x16 AIOM LAN Сетевые подключения Слот; ATEN IPMI (Выделенный) от ASPEED AST2600 BMC
- Сетевые порты LAN
- Provided через AIOM; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 1 PCI-E 4.0 x16 Правый Райзер Слот; 1 PCI-E 4.0 x8 Левый Райзер Слот; 1 PCI-E 4.0 x16 AIOM LAN Сетевые подключения Слот
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v. 2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2600 BMC
Конструкция и монтаж
- Артикул
- MBD-H12SSFR-AN6
- Бренд
- Supermicro
- Габариты
- 8.53" x 20.19"
- Исполнение 4U
- SCF418BC3-R2K20BP; SCF424AS3-R2K20BP
- Модель
- H12SSFR-AN6
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Поддерживаемые модели
- AS -F1114S-RNTR; AS -F2014S-RNTR
- Форм-фактор
- Специальный форм-фактор FatTwin™
Оперативная память
- Количество слотов DIMM
- 8 слотов DIMM; Поддерживается до 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 модули DIMM; 8-канал память bus
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 8GB, 16GB, 32GB, 64GB, 128GB, 256GB
- Тип памяти
- DDR4 3200 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём контроля вскрытия корпуса
- Индикаторы
- CPU / Система Индикатор перегрева
- Контроль вентиляторов
- до 3 вентилятор состояние тахометр мониторинг; до 3x 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой управление для 3x Вентилятор разъёмы; I?C Температура Измерение Логика
- Процессоры и сокет
- Контроль напряжения ядер CPU, +1.5V, +1.8V, +12V, +5V, +5V дежурный режим; CPU коммутация напряжение регулятор
Процессорная подсистема
- Количество ядер
- до 64 ядра
- Процессоры и сокет
- Один AMD EPYC™ 7003/7002 серия процессор; (The latest AMD EPYC™ 7003 серия процессор с AMD 3D V-кэш™ Technology требуется версия BIOS 2.3 или новее); сокет SP3
- Чипсет
- Система on Микросхема
Управление и совместимость
- Программные средства управления
- Super Doctor 5; Сторожевой таймер; NMI; SUM; IPMI 2.0, KVM с выделенный LAN
- Тип BIOS
- AMI 256Mb SPI Flash EEPROM
- Управление электропитанием
- Управление питанием ACPI; Управление включением при восстановлении питания AC
- Функции BIOS
- Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; USB Клавиатура Поддержка; SMBIOS 3.1.1
Условия эксплуатации
- Условия эксплуатации
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
