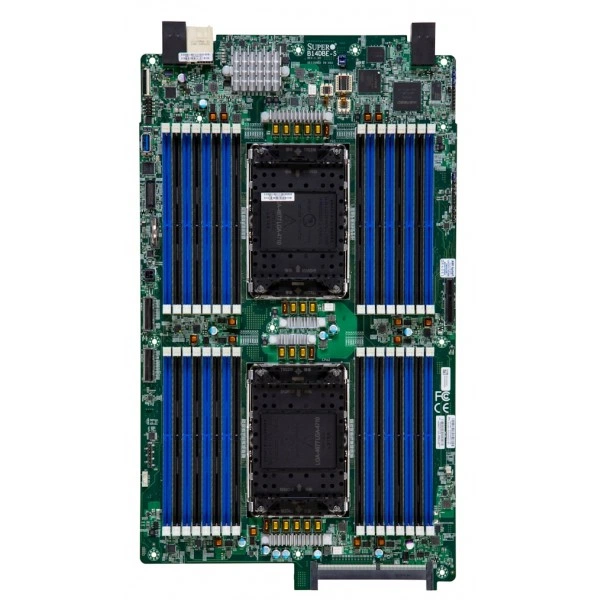

Материнская плата Supermicro B14DBE-S (MBD-B14DBE-S) специальный форм-фактор, LGA-4710, ECC DDR5

Основное описание материнской платы Supermicro B14DBE-S

Supermicro B14DBE-S - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 16.5" x 10" (41.91cm x 25.4cm).

Процессоры и сокет - Два сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра.

Количество ядер - P-ядра: до 144C.

Ограничения процессорной подсистемы - Поддерживается до 350W TDP Процессоры.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.

При подборе фиксируют точное исполнение MBD-B14DBE-S. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.

При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 16.5" x 10" (41.91cm x 25.4cm)
• Процессоры и сокет: Два сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра
• Количество ядер: P-ядра: до 144C
• Ограничения процессорной подсистемы: Поддерживается до 350W TDP Процессоры
• Аппаратные функции: Trusted Platform Module (TPM) 2.0
• Конфигурация PCIe: 6 PCIe 5.0 x8 через MCIO Разъём слоты
• Напряжение памяти: 1.1V
• Функции BIOS: ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9
• Контроль температуры: CPU тепловой защита поддержка; Мониторинг для CPU и корпус окружающая среда; PECI; Тепловой контроль 2 (TM2) поддержка
• Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
• Контроль напряжений: +12V,+3.3V,+5V,+5V дежурный режим,Контроль CPU напряжения,Поддерживается система управление утилита,Система уровень управление,VBAT
• Удалённое управление IPMI: ASPEED AST2600 BMC
• Сетевой контроллер: Два LAN с Intel® Ethernet Контроллер E810-XXVAM2
• Бренд: Supermicro
• Модель: B14DBE-S
• Артикул: MBD-B14DBE-S
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
