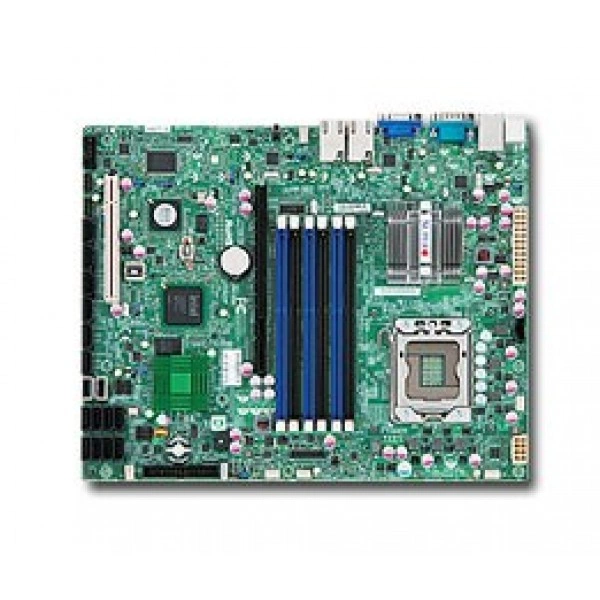

Материнская плата Supermicro X8STi-LN4 (MBD-X8STi-LN4-B) ATX, LGA 1366, DDR3

Идентификация

Тип оборудования

Материнские платы

Интерфейсы и расширение

Видеовыход VGA

Matrox G200eW 16 MB DDR2; 1x VGA порт

Интерфейс дисковода

1 Дисковод контроллер; 1.44 MB

Интерфейсы SATA

Intel ICH10R SATA (3.0Gbps) Контроллер RAID 0, 1, 5, 10 поддержка (Windows) RAID 0, 1, 10 поддержка (Linux); 6 SATA порты 6 SATA hard накопители поддерживается

Клавиатура и мышь

PS/2 клавиатура и мышь порты

Контроллер Super I/O

Winbond 83627DHG микросхема

Порты USB

2x USB задний порты 2x USB на плате 2x USB внутренний разъём(4 порты) Всего 8 USB 2.0 Соответствует

Последовательные порты и разъёмы

1x Быстрый UART 16550 последовательный порт 1x внутренний разъём

Сетевые контроллеры

4x Intel® 82574L Gigabit Ethernet Controllers Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход

Сетевые порты LAN

4x RJ45 LAN порты

Слоты PCI

1x 32-бит PCI слот

Слоты PCIe

1 (x16) PCI-e 2.0 слот 1 (x8) PCI-e слот

Тактовый генератор

CK505

Чипсет

Intel® X58 Express чипсет ICH10R

Конструкция и монтаж

1U Корпус

CSE-512-200B CSE-512C-260 CSE-512F-260 CSE-512L-260B CSE-811i-260 CSE-811i-280 CSE-811i-300 CSE-811T-260 CSE-811T-300 CSE-811TQ-280 CSE-813MT-300C CSE-813MTQ-280C

Tower / 4U Стоечный

CSE-747TQ-R1400B

Артикул

MBD-X8STi-LN4-B

Бренд

Supermicro

Габариты

12" x 9.6" (30.5cm x 24.4cm)

Модель

X8STi-LN4-B

Назначение изделия

Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Оптимизированный Корпус Примечание:

Дополнительные компоненты может be требуется

Особенности и ограничения шасси

To поддержка the new поколение Intel® Xeon® процессор-based материнские платы, a Revision K корпус is рекомендуется для most models. Please talk до your sales representative или follow the соединение для details.

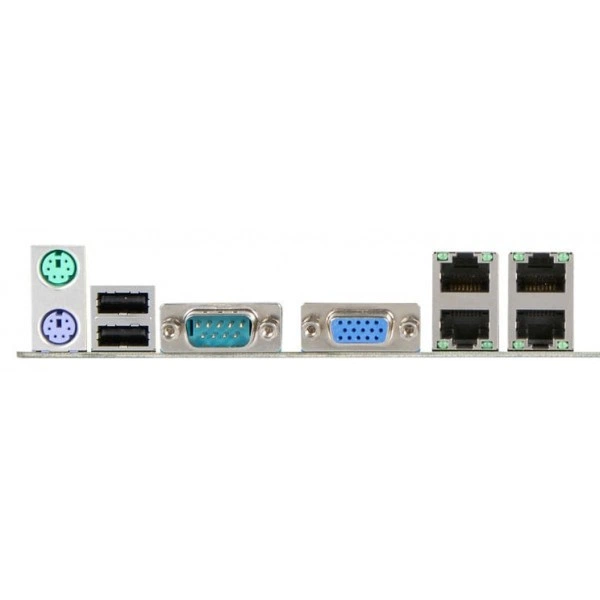

Панель внешних интерфейсов

?

Совместимые операционные системы

?

Форм-фактор

ATX

Оперативная память

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)

Напряжение памяти

1.5 V

Объём памяти

Поддерживается до 24 GB 1333 / 1066 / 800MHz DDR3 ECC / non-ECC Un-Buffered память Три Channel память bus 6 DIMM разъёмы

Объёмы модулей DIMM

256MB, 512MB, 1GB, 2GB, 4GB

Тип памяти

1333 / 1066 / 800MHz Un- Buffered ECC / non-ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Дополнительные функции

Корпус вскрытие контроль Корпус вскрытие разъём

Индикаторы

CPU / Система Индикатор перегрева +5V Дежурный режим alert LED

Контроль вентиляторов

Всего из шесть вентилятор разъёмы с поддержкой до 6 вентиляторы Шесть 4-pin вентилятор разъёмы 6x вентиляторы с тахометр состояние мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Поддержка 3-pin вентиляторы (w/o скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы

Контроль напряжений

Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения. 6-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V

Контроль температуры

Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка FC температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI

Процессорная подсистема

Процессоры и сокет

LGA 1366 сокет Intel® Core™ i7 990X, i7-980X, i7-975 и i7-965 Extreme Edition Intel® Core™ i7 серия Intel® Xeon® 5600/5500 серия Intel® Xeon® 3600/3500 серия

Системная шина

QPI (до 6.4 GT/s)

Управление и совместимость

Программные средства управления

SuperDoctor® III Сторожевой таймер NMI

Тип BIOS

32Mb SPI Flash EEPROM с AMI BIOS

Управление электропитанием

ACPI / ACPM Управление питанием Main Коммутатор Override Mechanism Wake-On-LAN (WOL) разъём Пробуждение клавиатурой из режима Soft-Off Включение питания режим для AC питание восстановление Внутренний/Внешний modem ring-on

Функции BIOS

DMI 2.3 PCI 2.2 ACPI 1.0 / 2.0 USB Клавиатура поддержка SMBIOS 2.3

Условия эксплуатации

Условия эксплуатации и требования

Рабочая температура: 10°до 35°C (50°до 95°F) При хранении Температура: -40°до 70°C (-40°до 158°F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
