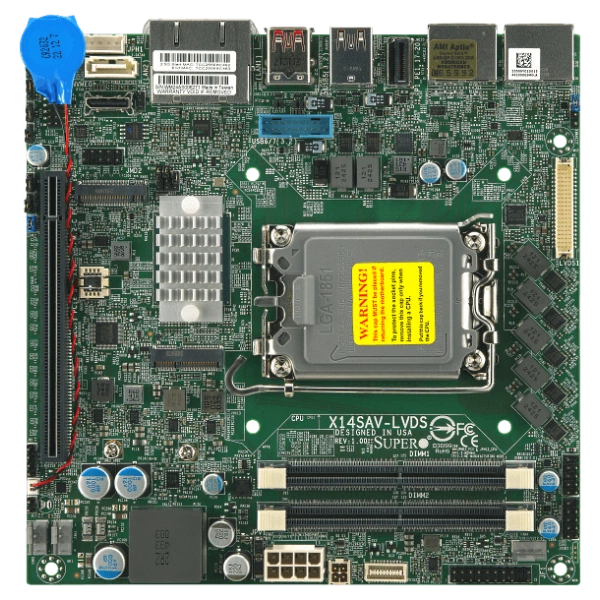

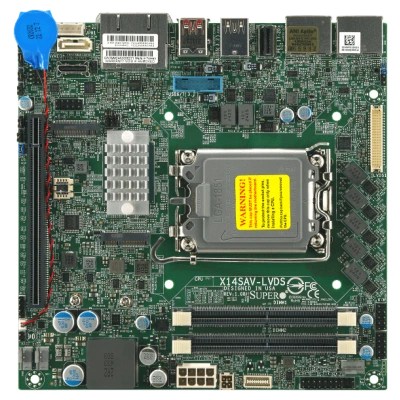

Материнская плата Supermicro X14SAV-LVDS (MBD-X14SAV-LVDS) Mini-ITX, LGA-1851, DDR5

Основное описание материнской платы Supermicro X14SAV-LVDS

Supermicro X14SAV-LVDS - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - Mini-ITX.

Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).

Процессоры и сокет - Intel® Core® Ultra 9/7/5 серия 2 процессоры; Один сокет V1 (LGA-1851) поддерживается, CPU TDP поддерживается до 65W TDP.

Количество ядер - до 24 ядра.

Количество слотов DIMM - 2 слотов DIMM; до 96GB небуферизованная ECC/non-ECC SODIMM, DDR5-6400MT/s; CSODIMM (clocked SODIMM) поддержка до 6400MT/s (с Core Ultra 9/7).

Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.

Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.

При подборе фиксируют точное исполнение MBD-X14SAV-LVDS. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.

Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.

Технические особенности

• Форм-фактор: Mini-ITX
• Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
• Процессоры и сокет: Intel® Core® Ultra 9/7/5 серия 2 процессоры; Один сокет V1 (LGA-1851) поддерживается, CPU TDP поддерживается до 65W TDP
• Количество ядер: до 24 ядра
• Количество слотов DIMM: 2 слотов DIMM; до 96GB небуферизованная ECC/non-ECC SODIMM, DDR5-6400MT/s; CSODIMM (clocked SODIMM) поддержка до 6400MT/s (с Core Ultra 9/7)
• Аппаратные функции: Trusted Platform Module (TPM) 2.0
• Контроль напряжений: VBAT, Система температура, Система уровень управление, HT, CPU температура, Чипсет напряжение, 3 -вентилятор состояние, +3.3V, +1.8V, Контроль напряжения ядер CPU, Скорость вентилятора управление, PWM вентилятор скорость управление, Питание LED, Тепловой управление для 3 вентилятор разъёмы, 3 вентиляторы с тахометр мониторинг
• Скорость памяти: 5600/4800/4400/4000 MT/s ECC/non-ECC DDR5 SODIMM Небуферизованная до 96GB из память с speeds из до 5600 MT/s(1DPC)
• Артикул: MBD-X14SAV-LVDS
• Напряжение памяти: 1.1V
• Сетевые порты LAN: 2 RJ45
• Интерфейсы SATA: 1 SATA порты
• Рабочая температура: 0°C - 60°C (32°F - 140°F)
• Бренд: Supermicro
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
