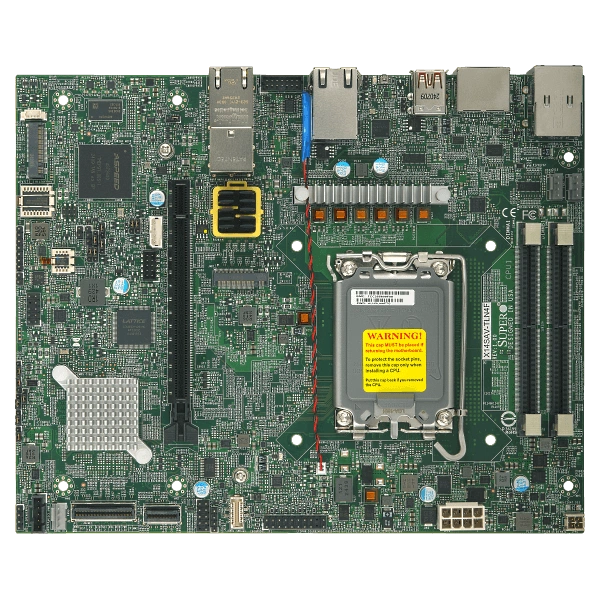

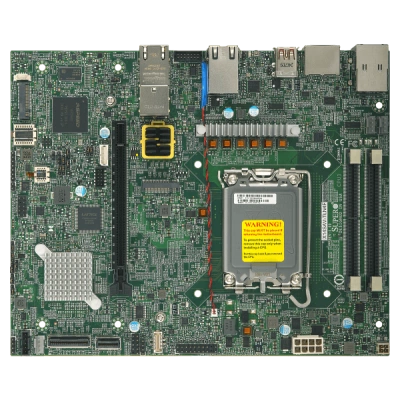

Материнская плата Supermicro X14SAV-TLN4F (MBD-X14SAV-TLN4F) Flex ATX, LGA-1851, DDR5

Основное описание материнской платы Supermicro X14SAV-TLN4F

Supermicro X14SAV-TLN4F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - Flex ATX.

Габариты - 9" x 7.25" (22.86cm x 18.42cm).

Процессоры и сокет - Один сокет V1 (LGA-1851); Intel® Core® Ultra 9/7/5 (серия 2) процессоры.

Количество ядер - до 24C.

Ограничения процессорной подсистемы - Поддерживается до 125W TDP Процессоры.

Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.

Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.

При подборе фиксируют точное исполнение MBD-X14SAV-TLN4F. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.

При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.

Технические особенности

• Форм-фактор: Flex ATX
• Габариты: 9" x 7.25" (22.86cm x 18.42cm)
• Процессоры и сокет: Один сокет V1 (LGA-1851); Intel® Core® Ultra 9/7/5 (серия 2) процессоры
• Количество ядер: до 24C
• Ограничения процессорной подсистемы: Поддерживается до 125W TDP Процессоры
• Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
• Сетевые порты LAN: 1 RJ45 1 GbE Выделенный IPMI LAN порты (ASPEED AST2600 BMC)
• Дополнительные функции: 12V DC или ATX Питание Source; ACPI питание управление; ATX разъём питания; Корпус вскрытие контроль; M.2 NGFF разъём; RoHS
• Видеовыходы: 1 HDMI® 2.1 порты; 1 Display Port порты; 1 Разъём порты
• Индикаторы: Питание LED
• Контроль вентиляторов: 3x 4-pin вентилятор разъёмы (до 3 вентиляторы)
• Контроль напряжений: +1.8V,+12V,+3.3V,+5V,3 -вентилятор состояние,3 вентиляторы с тахометр мониторинг,BMC/IPMI Контроль активности LED,Чипсет напряжение,CPU температура,Память температура,UID,VBAT
• Поддержка памяти: Количество слотов: 2 слотов DIMM; Максимальная память (1DPC): до 96GB 6400MT/s ECC/non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) поддержка до 6400MT/s (с Core™ Ultra 9/7)
• Поддержка TPM: 1 TPM Разъём & Микросхема оба
• Бренд: Supermicro
• Модель: X14SAV-TLN4F
• Артикул: MBD-X14SAV-TLN4F
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X14SAV-TLN4F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.

Для вычислительных задач выделяют требовательные этапы обработки данных. Затем проверяют, соответствует ли выбранная конфигурация этим требованиям.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro RSC-S-6G5. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X14SAZ-TLN4F. При подборе для другой конфигурации полезно проверить такое исполнение: Micro-ATX, Micro-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro H14SRV-HLN4F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: AMD EPYC™ 4004 / 4005, IPMI. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.

Комплектация

В заявке на MBD-X14SAV-TLN4F укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются CBL-MCIO-1250QT4Q-85, CBL-PWEX-1066, MCP-260-00197-0N, SNK-P0085A4. Необходимый состав поставки согласуют с выбранной конфигурацией.
