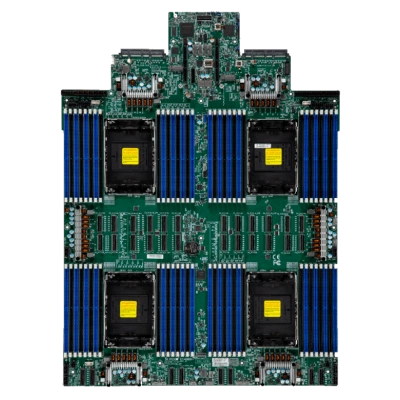

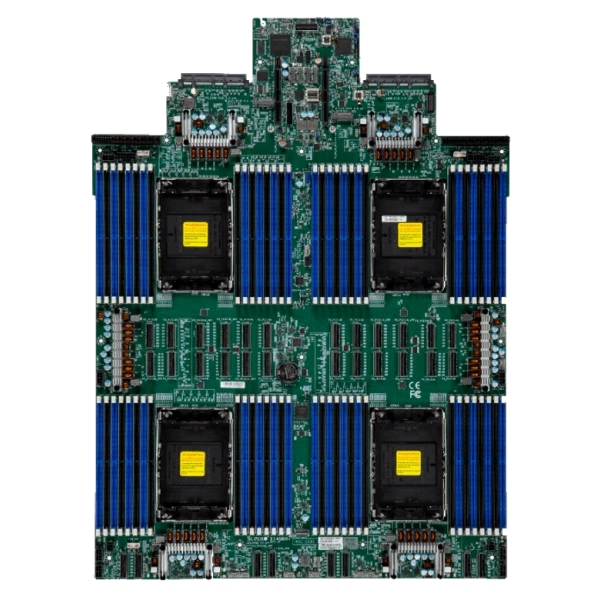

Материнская плата Supermicro X14QBH+ (MBD-X14QBH+) специальный форм-фактор, LGA-4710, ECC DDR5

Основное описание материнской платы Supermicro X14QBH+

Supermicro X14QBH+ - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 22.87" x 17" (58.09cm x 43.18cm).

Процессоры и сокет - Четыре сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра.

Количество ядер - до 86C.

Ограничения процессорной подсистемы - Поддерживается до 350W TDP Процессоры.

Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.

Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.

При подборе фиксируют точное исполнение MBD-X14QBH+. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.

Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 22.87" x 17" (58.09cm x 43.18cm)
• Процессоры и сокет: Четыре сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра
• Количество ядер: до 86C
• Ограничения процессорной подсистемы: Поддерживается до 350W TDP Процессоры
• Тип BIOS: AMI 64MB UEFI
• Удалённое управление IPMI: ASPEED AST2600 BMC
• Разъёмы M.2: 8 M.2 PCIe 4.0 x4 слоты (M-key 2280/22110)
• Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО
• Аппаратные функции: Trusted Platform Module (TPM) 2.0
• Конфигурация PCIe: 2 PCIe 5.0 x16 AIOM слоты; 32 PCIe 5.0 x8 через MCIO Разъём слоты
• Поддержка памяти: Количество слотов: 64 слотов DIMM; Максимальная память (1DPC): до 4TB 6400MT/s ECC DDR5 RDIMM; Максимальная память (2DPC): до 8TB 5200MT/s ECC DDR5 RDIMM
• Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
• Поддержка TPM: 1 TPM 2.0 на плате
• Бренд: Supermicro
• Модель: X14QBH+
• Артикул: MBD-X14QBH+
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X14QBH+ подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.

При отработке прикладного решения сравнивают несколько согласованных конфигураций. Выбор выполняют по результатам целевого тестирования.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro X14SBH, Supermicro X14SBGM. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X14SBH. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: P-ядра: до 144C, специальный форм-фактор. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

В качестве аналога рассмотрите Supermicro X14SBGM. Для сопоставления аппаратных возможностей можно рассмотреть вариант: количество ядер: до 80C, специальный форм-фактор. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.

Комплектация

В спецификации поставки для MBD-X14QBH+ зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Монтажные принадлежности подбирают по месту установки.
