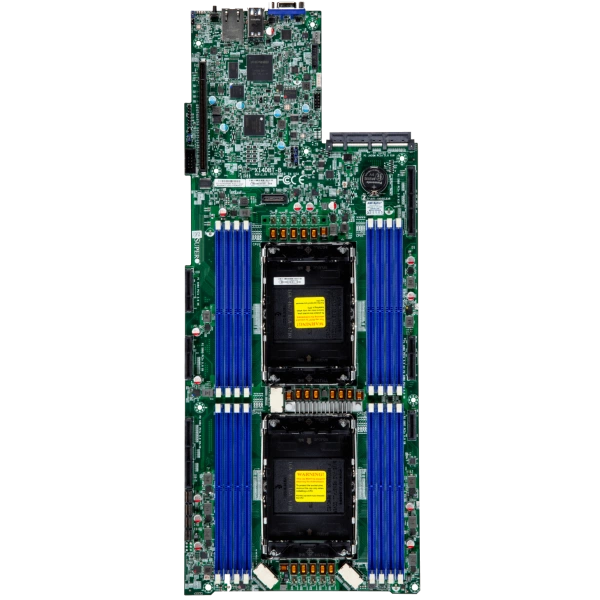

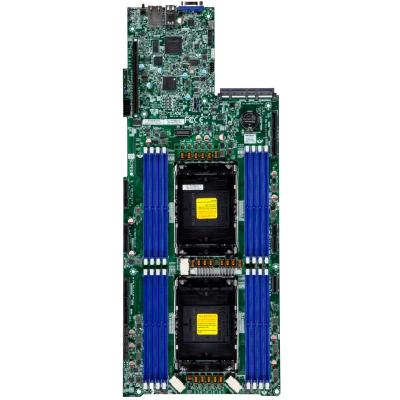

Материнская плата Supermicro X14DBT (MBD-X14DBT-B) специальный форм-фактор, LGA-4710, ECC DDR5

Основное описание материнской платы Supermicro X14DBT

Supermicro X14DBT - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 7.617" x 18.86" (19.347cm x 47.8cm).

Процессоры и сокет - Два сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра; *BIOS 1.2 или новее требуется до поддержка Intel® Xeon® 6700/6500-серия процессоры с P-ядра.

Количество ядер - P-ядра: до 144C.

Ограничения процессорной подсистемы - Поддерживается до 350W TDP Процессоры.

Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

При подборе фиксируют точное исполнение MBD-X14DBT-B. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 7.617" x 18.86" (19.347cm x 47.8cm)
• Процессоры и сокет: Два сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра; *BIOS 1.2 или новее требуется до поддержка Intel® Xeon® 6700/6500-серия процессоры с P-ядра
• Количество ядер: P-ядра: до 144C
• Ограничения процессорной подсистемы: Поддерживается до 350W TDP Процессоры
• Напряжение памяти: 1.1V
• Конфигурация PCIe: 3 PCIe 5.0 x8 слоты, For cabling до SCC хранение данных плата
• Конфигурация PCIe: 1 PCIe 5.0 x16 Правый Райзер слот
• Конфигурация PCIe: 1 PCIe 5.0 x8 слот, For SAS SCC хранение данных плата
• Индикаторы: BMC Контроль активности LED; Питание LED; UID/remote UID LED
• Конфигурация PCIe: 1 PCIe 5.0 x16 AIOM слот, OCP 3.0 соответствует
• Конфигурация PCIe: 1 PCIe 5.0 x8 слот, For M.2 адаптер до поддержка RAID два NVMe M.2 устройства
• Контроль напряжений: +3.3V,+5V,+5V дежурный режим,3.3V дежурный режим,4 вентиляторы с тахометр мониторинг,ACPI питание управление,BMC/IPMI Контроль активности LED,Управление из питание-on для восстановление от AC питание потеря,Низкий шум вентилятор скорость управление,Контроль напряжения ядер CPU,Платформа Environment Управление Интерфейс (PECI)/(TSI)
• Контроль температуры: CPU тепловой защита поддержка; PECI
• Бренд: Supermicro
• Модель: X14DBT-B
• Артикул: MBD-X14DBT-B
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
