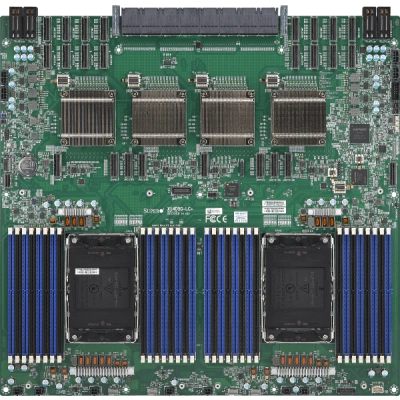

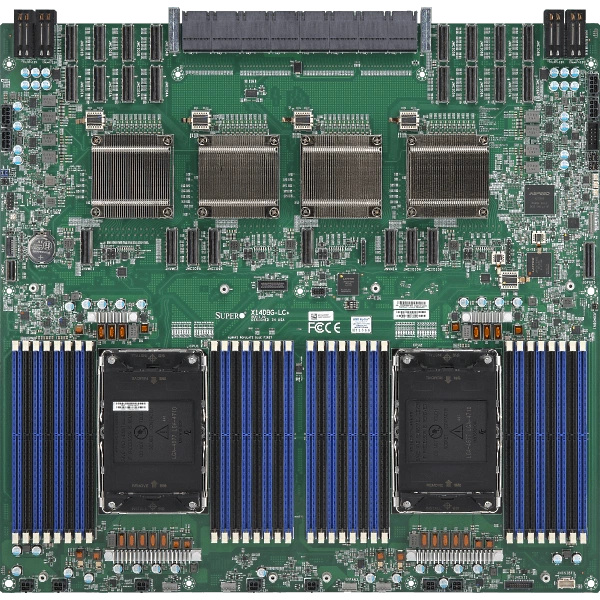

Материнская плата Supermicro X14DBG-LC+ (MBD-X14DBG-LC+) специальный форм-фактор, LGA-4710, ECC DDR5

Основное описание материнской платы Supermicro X14DBG-LC+

Supermicro X14DBG-LC+ - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 17" x 16.16" (43.2cm x 41cm).

Процессоры и сокет - Два сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра; *BIOS 1.0 или новее требуется до поддержка Intel® Xeon® 6700/6500-серия процессоры с P-ядра.

Поддержка памяти - Количество слотов: 32 слотов DIMM/16 Каналы; Максимальная память (1DPC): до 4TB 6400MT/s ECC DDR5 RDIMM; Максимальная память (2DPC): до 8TB 5200MT/s ECC DDR5 RDIMM.

Объёмы модулей DIMM - RDIMM:64GB, 96GB, 128GB, 256GB.

Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.

При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.

При подборе фиксируют точное исполнение MBD-X14DBG-LC+. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.

При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 17" x 16.16" (43.2cm x 41cm)
• Процессоры и сокет: Два сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра; *BIOS 1.0 или новее требуется до поддержка Intel® Xeon® 6700/6500-серия процессоры с P-ядра
• Поддержка памяти: Количество слотов: 32 слотов DIMM/16 Каналы; Максимальная память (1DPC): до 4TB 6400MT/s ECC DDR5 RDIMM; Максимальная память (2DPC): до 8TB 5200MT/s ECC DDR5 RDIMM
• Объёмы модулей DIMM: RDIMM:64GB, 96GB, 128GB, 256GB
• Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО
• Индикаторы: BMC/IPMI Контроль активности LED
• Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
• Поддержка TPM: 1 TPM 2.0 Разъём
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Разъёмы M.2: 2 M.2 PCIe 5.0 x4 NVMe слоты (M-key 2280/22110)
• Видеовыходы: 1 VGA порты (Передний); 1 Mini-DP порты (Передний)
• Тип BIOS: AMI 64MB UEFI
• Конфигурация PCIe: 16 PCIe 5.0 x8 (в x16) через MCIO Разъём слоты; 8 PCIe 5.0 x16 (в x16) через PLX слоты, For GPU Райзер/NVMe/AIOM add on модуль; 4 PCIe 5.0 x8 (в x4) через MCIO Разъём слоты; 4 PCIe 5.0 x8 (в x16) через MCIO Разъём слоты, For GPU Райзер/E1S/NVMe/AIOM add on модуль
• Бренд: Supermicro
• Модель: X14DBG-LC+
• Артикул: MBD-X14DBG-LC+
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
