Артикул: MBD-X13SRN-H
В наличии

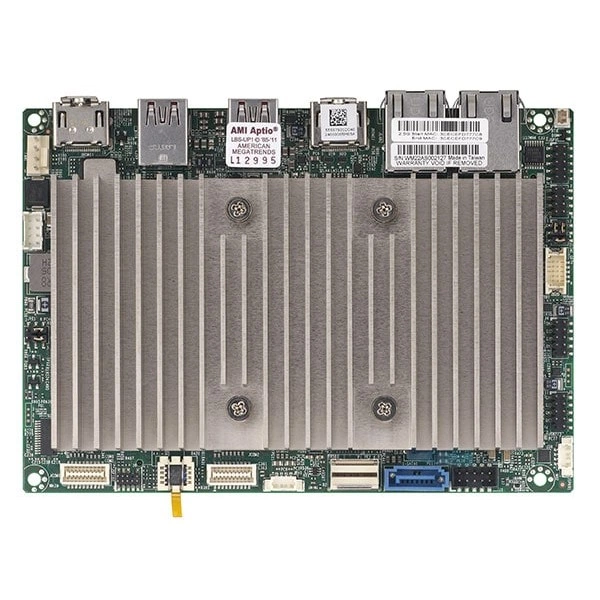

Материнская плата Supermicro X13SRN-H (MBD-X13SRN-H) Intel® Core™ i7-1370PE процессор, количество ядер: до 14C/20T; до 24MB кэш
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X13SRN-H
Supermicro X13SRN-H - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - 3.5" SBC.
Габариты - 5.7" x 4" (14.6cm x 10.16cm).
Процессоры и сокет - Один процессоры; 13th поколение Intel® Core™ i7-1370PE процессор.
Количество ядер - до 14C/20T; до 24MB кэш.
Ограничения процессорной подсистемы - Поддерживается до 28W TDP Процессоры.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
При подборе фиксируют точное исполнение MBD-X13SRN-H. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
Технические особенности
- Форм-фактор: 3.5" SBC
- Габариты: 5.7" x 4" (14.6cm x 10.16cm)
- Процессоры и сокет: Один процессоры; 13th поколение Intel® Core™ i7-1370PE процессор
- Количество ядер: до 14C/20T; до 24MB кэш
- Ограничения процессорной подсистемы: Поддерживается до 28W TDP Процессоры
- Порты USB: 4 USB 2.0 порты (разъём); 2 USB 3.2 Gen2x1 Тип-C порты (Задний); 1 USB 3.2 Gen1x1 порты (Разъём); 2 USB 3.2 Gen2x1 Тип-A порты (Задний)
- Графическая подсистема: 1 Intel® Iris® Xe Graphics порты
- Конфигурация PCIe: 1 PCIe 4.0 x4 (в x4) SlimSAS слот
- Интерфейсы SATA: 1 SATA (6Gbps) через Intel Mobile Чипсет
- Индикаторы: HDD активность LED; LAN активность LED; Питание LED
- Поддержка памяти: Количество слотов: 2 слотов DIMM
- Аппаратные функции: Trusted Platform Module (TPM) 2.0
- Контроль температуры: CPU температура; CPU тепловой защита поддержка; PCH температура; peripheral температура; Система температура
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Бренд: Supermicro
- Модель: X13SRN-H
- Артикул: MBD-X13SRN-H
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X13SRN-H подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro X13SRN-H-WOHS, Supermicro X13SAN-H. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X13SRN-H-WOHS. При подборе для другой конфигурации полезно проверить такое исполнение: DDR5, количество ядер: до 14 ядра, 20 потоки / 24MB кэш. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro X13SAN-H. В спецификации альтернативного проекта ориентиром служат параметры: количество ядер: до 10C/12T; до 12MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Комплектация
Для исполнения MBD-X13SRN-H заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CBL-OTHR-0986, CBL-CDAT-0665, CBL-PWEX-1029, SNK-C0157PL. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X13SRN-H
Идентификация
- Артикул
- MBD-X13SRN-H
- Бренд
- Supermicro
- Модель
- X13SRN-H
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Аудиоподсистема
- Line Out; Mic в; ALC 888S HD Аудио
- Видеовыходы
- 2 Display Port 1.4a порты (Задний); 1 HDMI® 1.4 порты (Задний); 1 HDMI® 2.0b порты (Задний)
- Графическая подсистема
- 1 Intel® Iris® Xe Graphics порты
- Дополнительные интерфейсы
- 1 8-бит GPIO разъём порты; 1 SMBus разъём порты; 1 Speaker w/ 3W amp. порты
- Интерфейсы SATA
- 1 SATA (6Gbps) через Intel Mobile Чипсет
- Конфигурация PCIe
- 1 PCIe 4.0 x4 (в x4) SlimSAS слот
- Поддержка TPM
- 1 TPM Микросхема
- Порты USB
- 4 USB 2.0 порты (разъём); 2 USB 3.2 Gen2x1 Тип-C порты (Задний); 1 USB 3.2 Gen1x1 порты (Разъём); 2 USB 3.2 Gen2x1 Тип-A порты (Задний)
- Последовательные интерфейсы
- 4 COM порты (разъём)
- Разъёмы M.2
- 1 M.2 PCIe 4.0 x4 NVMe слот (M-key 2242/2280); 1 M.2 PCIe 3.0 x1 CNVi слот (E-key 2230; USB 2.0); 1 M.2 PCIe 3.0 x1 SATA слот (B-key 2242/2280; USB 3.0; nano SIM holder)
- Сетевой контроллер
- Два LAN с Intel® Ethernet Контроллер I226-IT, 2.5G, TSN, industrial grade
- Сетевые порты LAN
- 2 RJ45 2.5 GbE LAN порты (Intel® Ethernet Контроллер I226-IT)
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Габариты
- 5.7" x 4" (14.6cm x 10.16cm)
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- 3.5" SBC
Оперативная память
- Объёмы модулей DIMM
- SO-DIMM:8GB, 16GB, 32GB
- Поддержка памяти
- Количество слотов: 2 слотов DIMM
Питание и охлаждение
- Дополнительные функции
- RoHS
- Индикаторы
- HDD активность LED; LAN активность LED; Питание LED
- Контроль вентиляторов
- 4x 4-pin вентилятор разъёмы (до 4 вентиляторы)
- Контроль напряжений
- +1.05V,+12V,+3.3V,+3.3V дежурный режим,+5V,1.8V дежурный режим,VBAT,Vcore,VDD2 (VDIMM)
- Контроль температуры
- CPU температура; CPU тепловой защита поддержка; PCH температура; peripheral температура; Система температура
Процессорная подсистема
- Количество ядер
- до 14C/20T; до 24MB кэш
- Ограничения процессорной подсистемы
- Поддерживается до 28W TDP Процессоры
- Процессоры и сокет
- Один процессоры; 13th поколение Intel® Core™ i7-1370PE процессор
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); SuperServer Automation Assistant (SAA); Watchdog; SuperDoctor® 5; vPro; AMT
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI; Wake-On-LAN; Force Питание On by Перемычка; Управление из питание-on для восстановление от AC питание потеря; +12-24V Питание DC Вход
- Функции BIOS
- ACPI 6.4; SMBIOS 3.5 или новее; Пробуждение по часам реального времени RTC; PCI FW 3.3; UEFI 2.9
